АкцияМодуль-триггер зарядного устройства QC/PD CMTPD
позволяет получить 9/12/15/20В от зарядного устройства с функцией QC/PD
на складе 2 шт.
в магазине 4 шт.
код: A584015
China
China

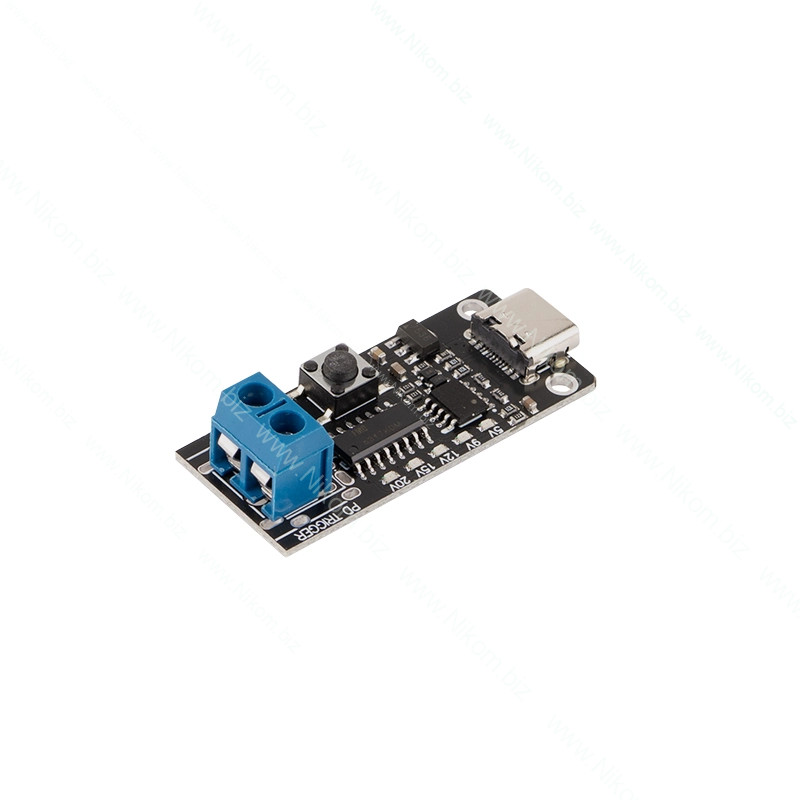

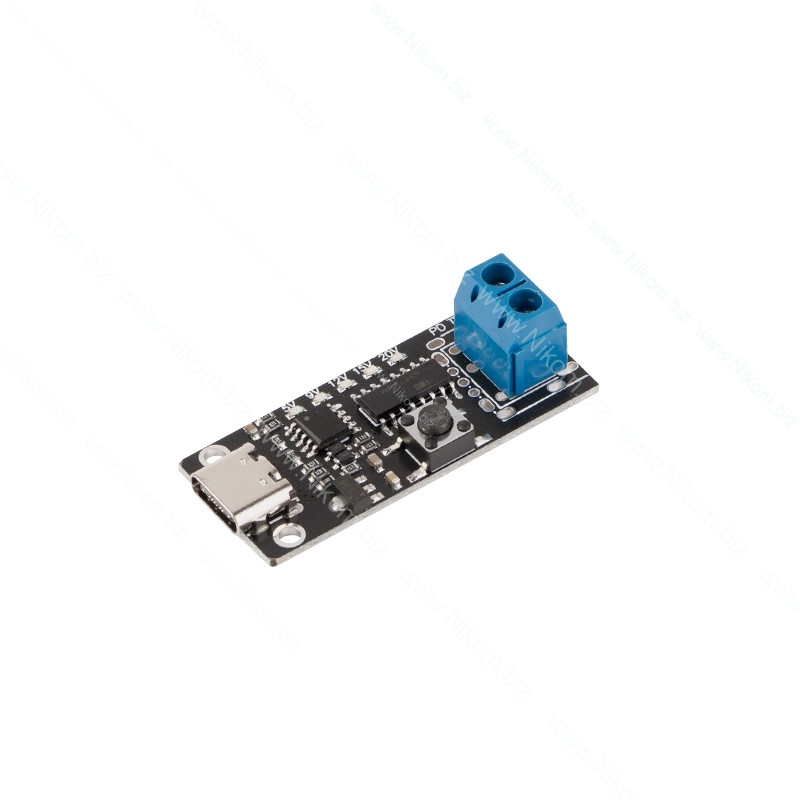

Модуль-триггер зарядного устройства QC/PD CMTPD
позволяет получить 9/12/15/20В от зарядного устройства с функцией QC/PD
204 грн.
код:
| Параметр | Значение |
|---|---|
| Вихідна напруга, В | 9/12/15/20 |
| Протокол | QC / PD |
| Роз'єм підключення | USB Type-C |
| Роз'єм виходу | Клемна колодка |
Описание
Тестовая плата адаптера быстрой зарядки. Выходное напряжение с фиксированным значением (5V-9V-12V-15V-20V). Напряжение устанавливается с помощью кнопки, значение данного напряжения дублируется соответствующим светодиодом. Перед подключением потребителя к выходу платы убедитесь в правильности выбранного окончания напряжения.

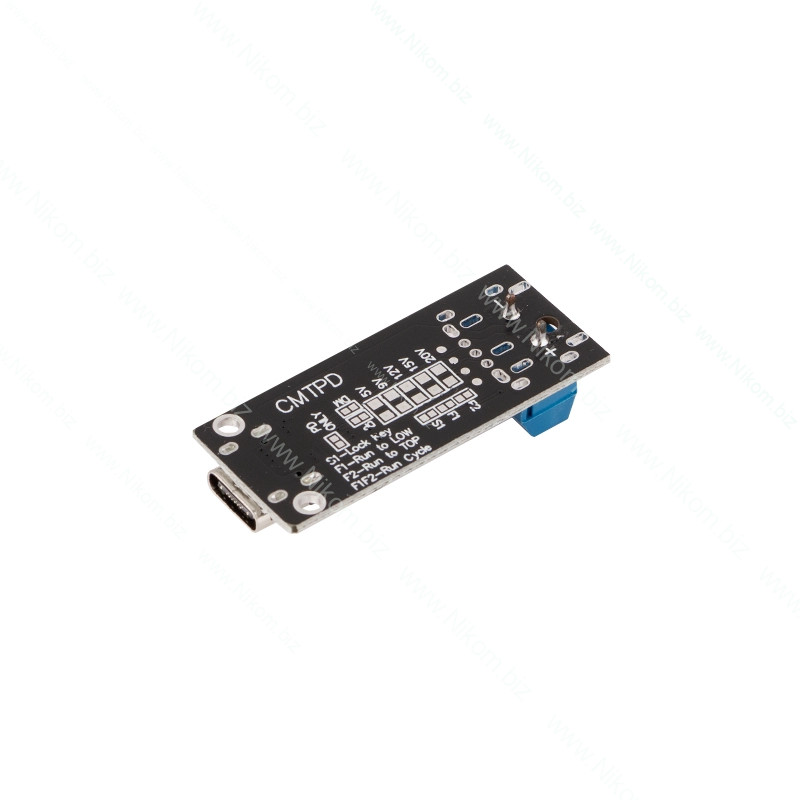

Назначение перемычек:
- перемычка PD – поддержка только протокола PD;
- перемычки DM и DP: DM и DP могут быть введены через USB, если нет необходимости, короткое замыкание не рекомендуется;
- перемычки соответствующего напряжения (5V-9V-12V-15V-20V) – для случая фиксации нужного на выходе напряжения при включении устройства;
- перемычка S1: блокировка кнопки. Для разблокировки необходимо нажать и удержать кнопку перед включением (подачей питания);
- перемычка F1: проверяет все доступные уровни напряжения, после чего устанавливает 5 В;
- перемычка F2: проверяет все доступные уровни напряжения, после чего устанавливает максимально доступный уровень напряжения.
