АкцияКонтроллер заряда-разряда 5-и Li-Ion для электроинструмента
21 В для 5-и аккумуляторов, рабочий ток до 18 А, пусковой ток до 40 А

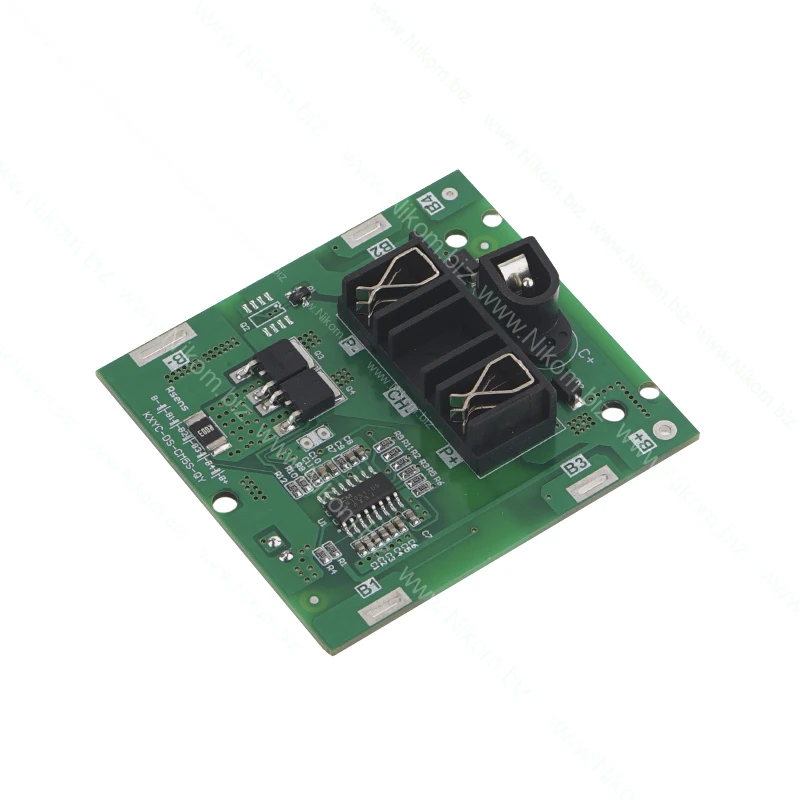

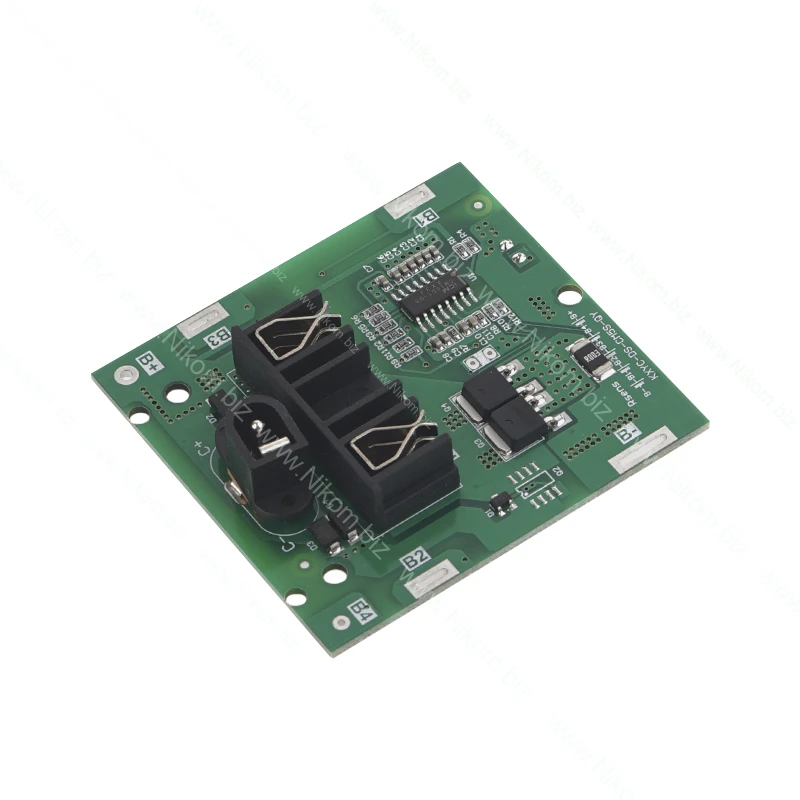

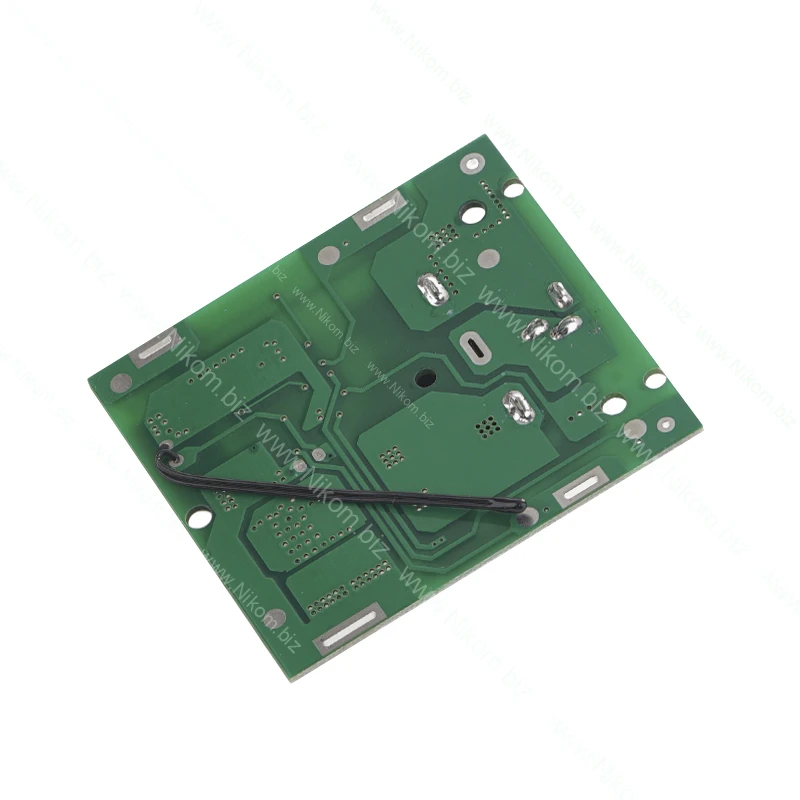

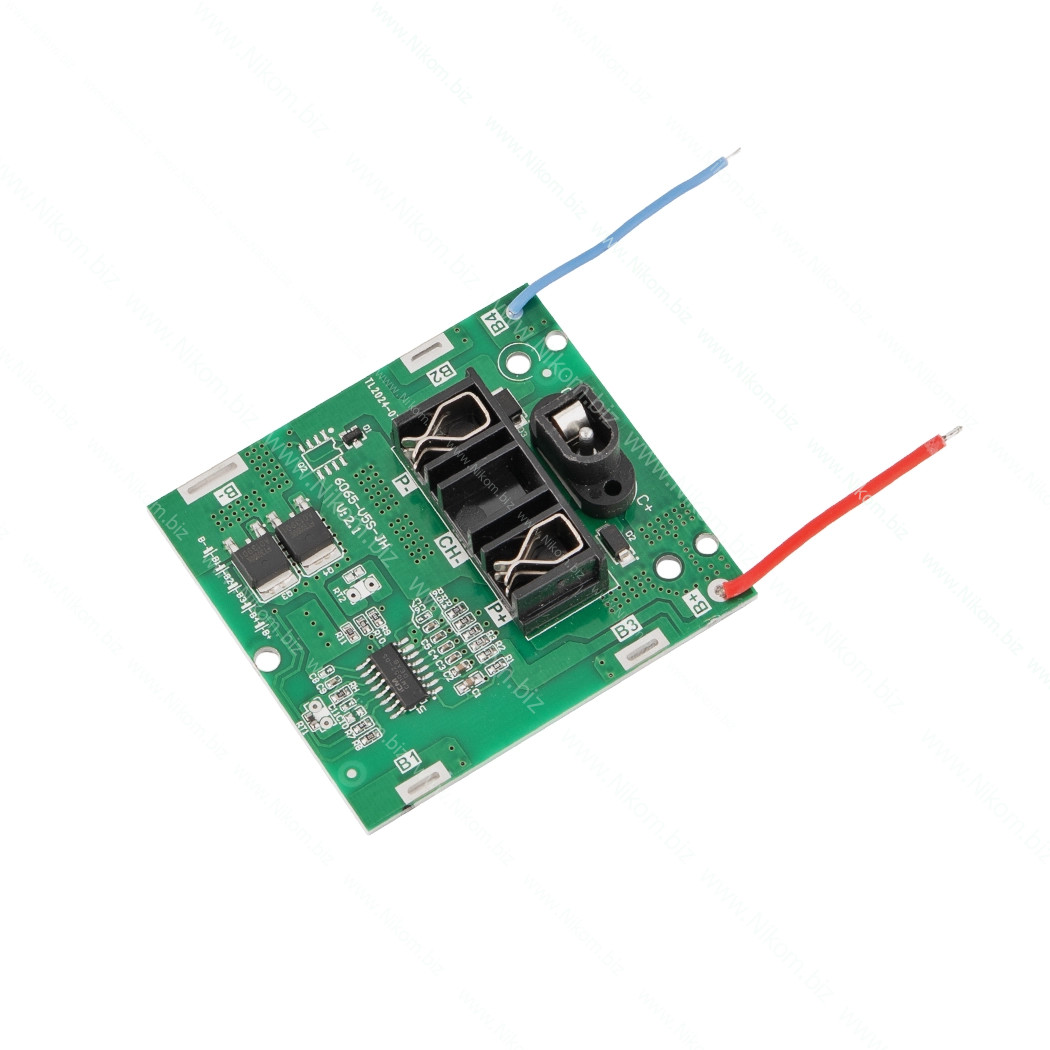

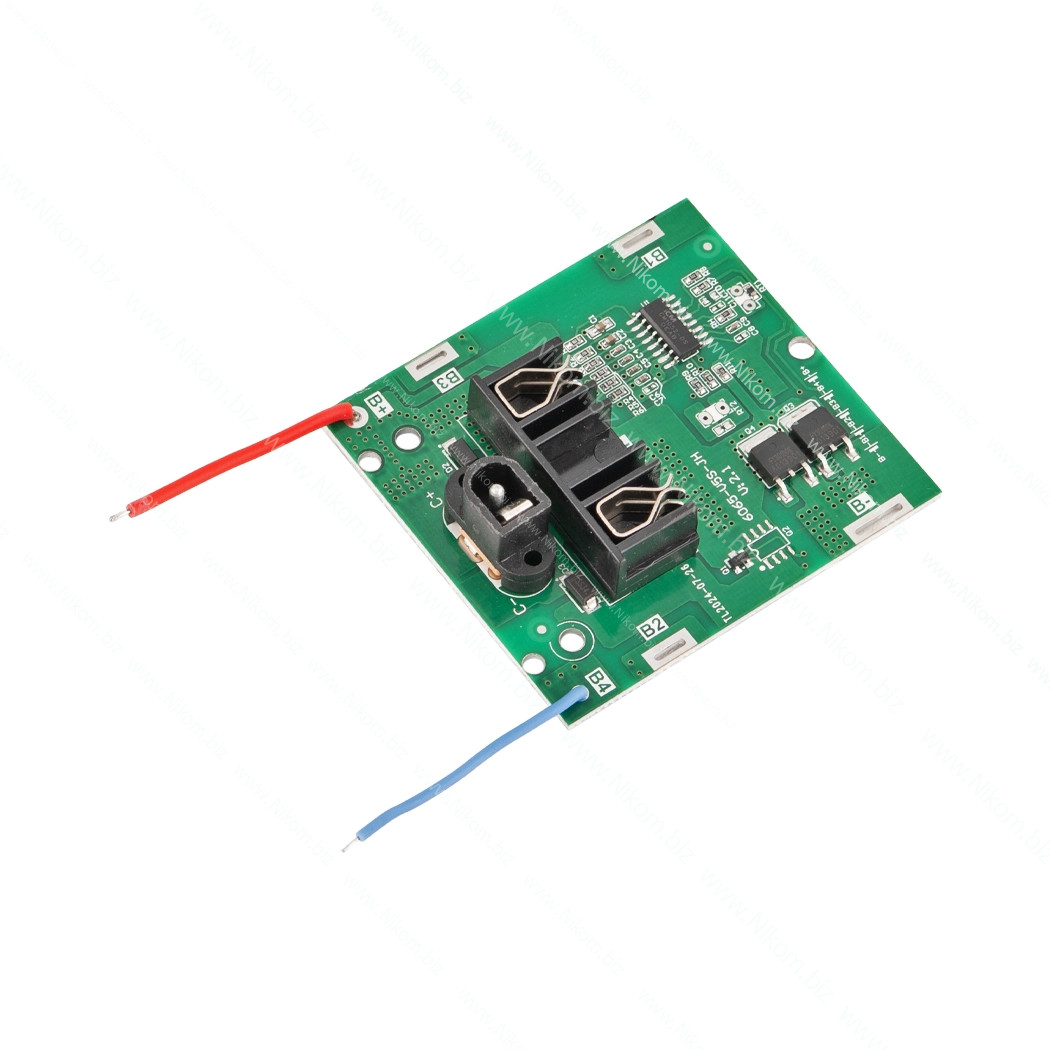

Контроллер заряда-разряда 5-и Li-Ion для электроинструмента
21 В для 5-и аккумуляторов, рабочий ток до 18 А, пусковой ток до 40 А
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Описание
Данный предназначен для контроля процесса заряда и разряда пяти аккумуляторов типа Li-on.
Модуль обладает следующими защитными функциями:
- защита от короткого замыкания;
- защита от переразряда;
- защита от перезаряда.
Для подключения модуля на плате модуля предусмотрены следующие контактные площадки:
- B+ - положительный полюс батареи;
- B- - отрицательный полюс батареи;
- B1 - средняя точка аккумуляторной сборки батарей 1 и 2;
- B2 - средняя точка аккумуляторной сборки батарей 2 и 3;
- B3 - средняя точка аккумуляторной сборки батарей 3 и 4;
- B4 - средняя точка аккумуляторной сборки батарей 4 и 5.
Для подключения нагрузки на плате установлены клеммы P+ и P-. Для подключения питания плата имеет гнездо 5,5/2,1.
Важно! Отключение подачи питания на аккумуляторы завершается при достижении максимально допустимого напряжения на одном из них. Поэтому не стоит устанавливать аккумуляторы имеющие изначально разный уровень заряда или обладающие разной емкостью.
Технические характеристики
- напряжение питания 21 В;
- максимальное напряжение заряда 4,2..4,3 В;
- напряжение разряда 2,8..2,9 В;
- максимально допустимый рабочий ток 18 А;
- максимально допустимый пусковой ток 40 А;
- габаритный размер 65х60х18 мм.
