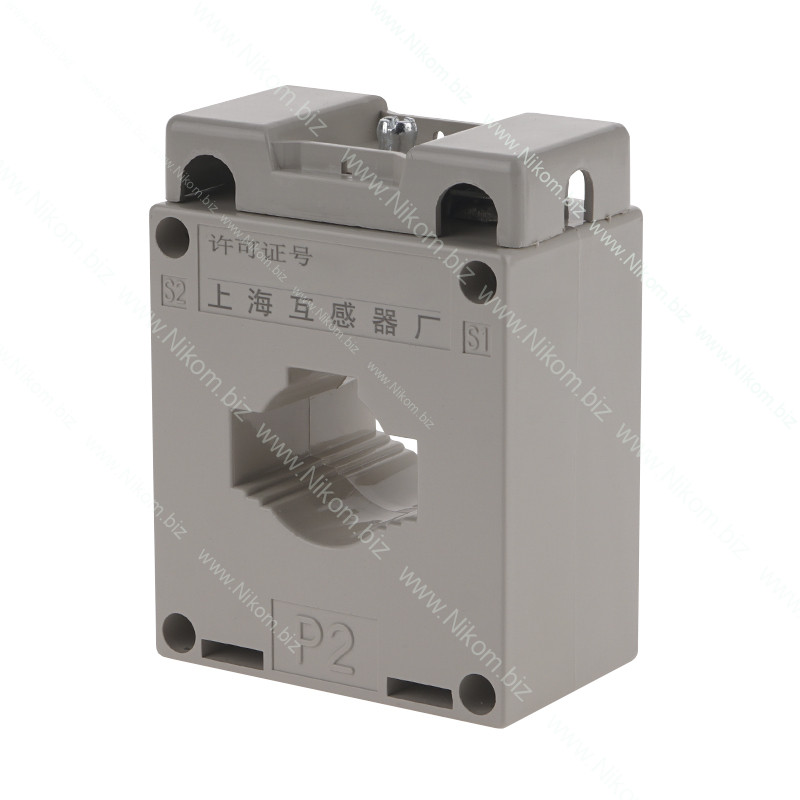

Описание

Трансформаторы тока используются в комбинации с измерительными устройствами, повышая высокие значения измеряемого тока до значений, удобных для измерения, а так же предохраняя измерительное устройство от токов короткого замыкания.

Основная характеристика трансформаторов тока - коэффициент трансформации - соотношение первичной обмотки трансформатора к вторичной. В качестве первичной обмотки выступает измеряемый проводник, а в качестве вторичной - сам трансформатор тока.

Технические характеристики

• номинальный коэффициент трансформации (Ipn/Isn): 75/5 А;
• номинальный ток вторичной обмотки: 5 А;
• максимально допустимое напряжение: 660 В;
• рабочая частота: 50/60 Гц;
• класс точности: 0,5;
• стандарт: IEC 60044-1;
• максимальный диаметр измеряемого провода: 23 мм;

• диапазон рабочих температур: -5..40 °C;
• допустимая влажность окружающей среды: менее 80%;

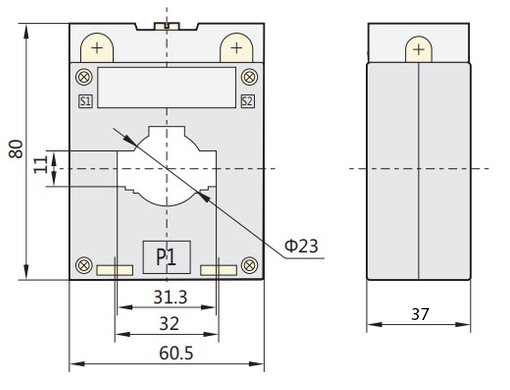

• габаритный размер: 80х61х37 мм;
• масса нетто: 215 г.
