Описание

Реле времени GRT8-EC с двумя функциями задержки предназначено для управления электрическими цепями в промышленном оборудовании, системах освещения, вентиляции и отопления. Поддерживает настройку задержки включения и выключения в диапазоне от 0,1 секунды до 10 дней.

Технические характеристики

• Входное напряжение: AC230V или AC/DC24V.
• Коммутируемое напряжение: до AC250V/DC24V.
• Максимальный ток: 10А
• Диапазон времени: 0,1 секунды – 10 дней (8 диапазонов).
• Настройка времени: потенциометром.

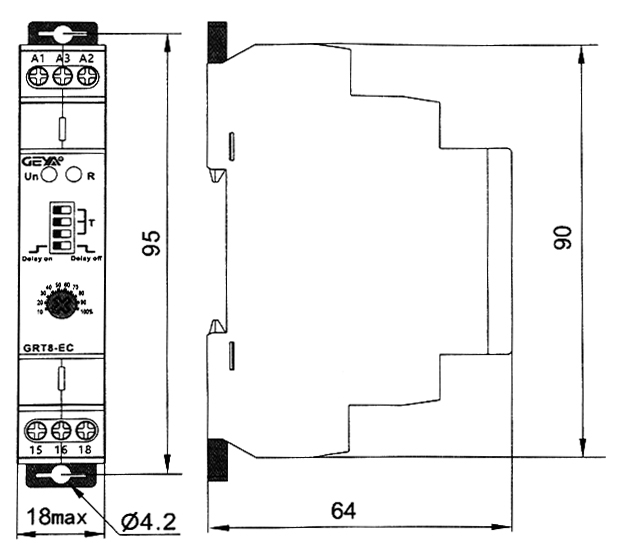

• Размеры: 95×64×18 мм.
• Монтаж: на DIN-рейку (18 мм).

Функционал

• Задержка включения (Delay On).
• Задержка выключения (Delay Off).
• Простая настройка диапазона времени и режима через панель.
• Применение: системы освещения, моторы, вентиляторы и отопительное оборудование.

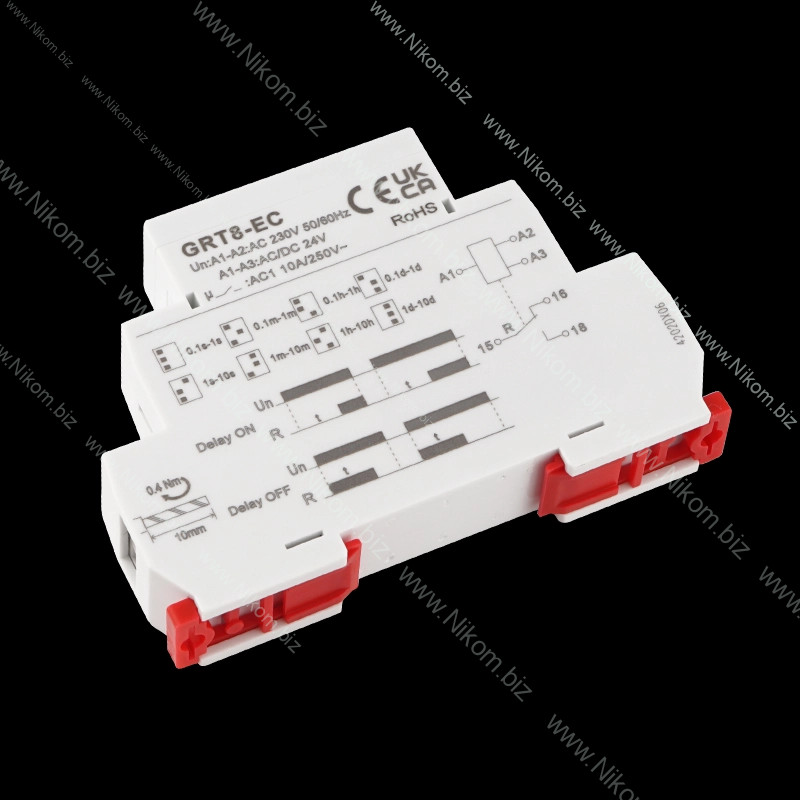

Подключение и настройка

• Питание AC230V - клеммы А1-А2
• Питание AC/DC24V - клеммы А1-А3

• Вход переключателя - клемма 15, NC - клемма 16, NO - клемма 18

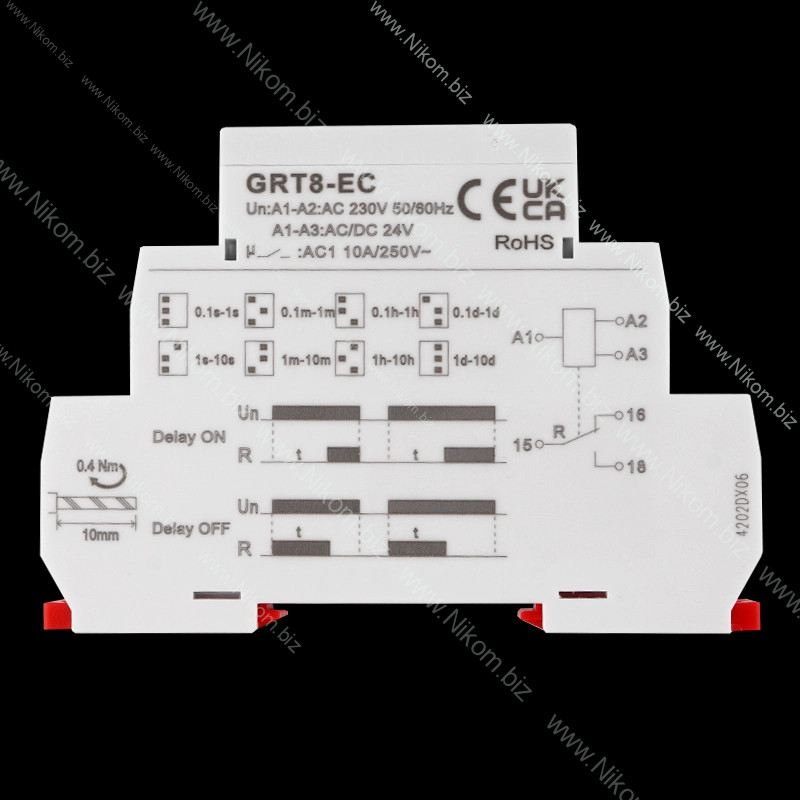

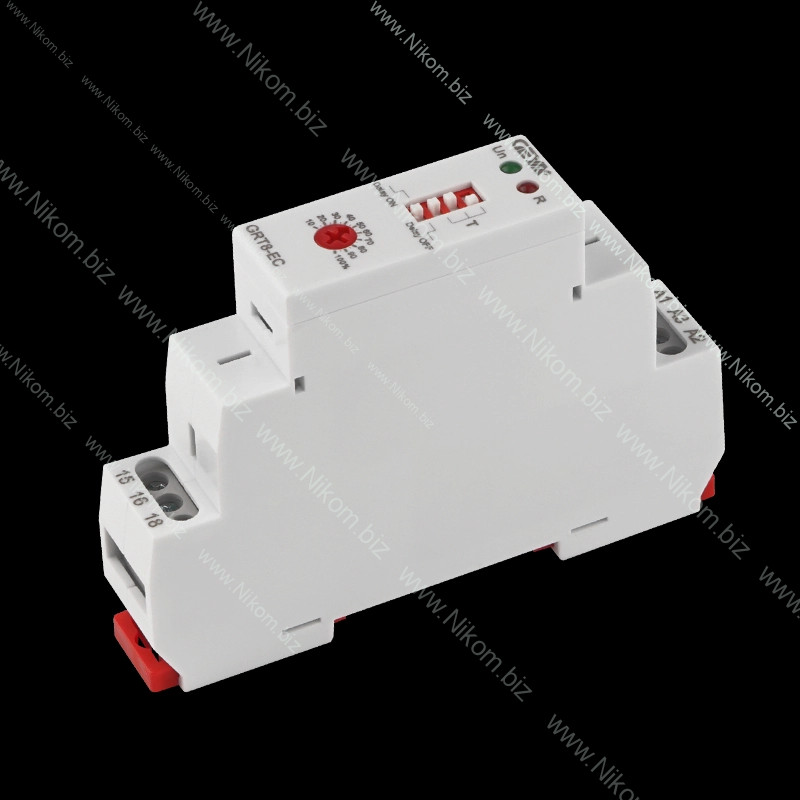

• Диапазон времени выбирается тремя переключателями T, согласно схеме на реле. Конкретное время устанавливается потенциометром в процентах от верхнего порога заданного диапазона.
• Четвертый переключатель выбирает режим: задержка включения или задержка выключения
  В режиме задержки включения реле сработает через заданное время после подачи питания.
  В режиме задержки выключения реле сработает сразу после подачи питания, а через заданное время вернется в начальное положение.
