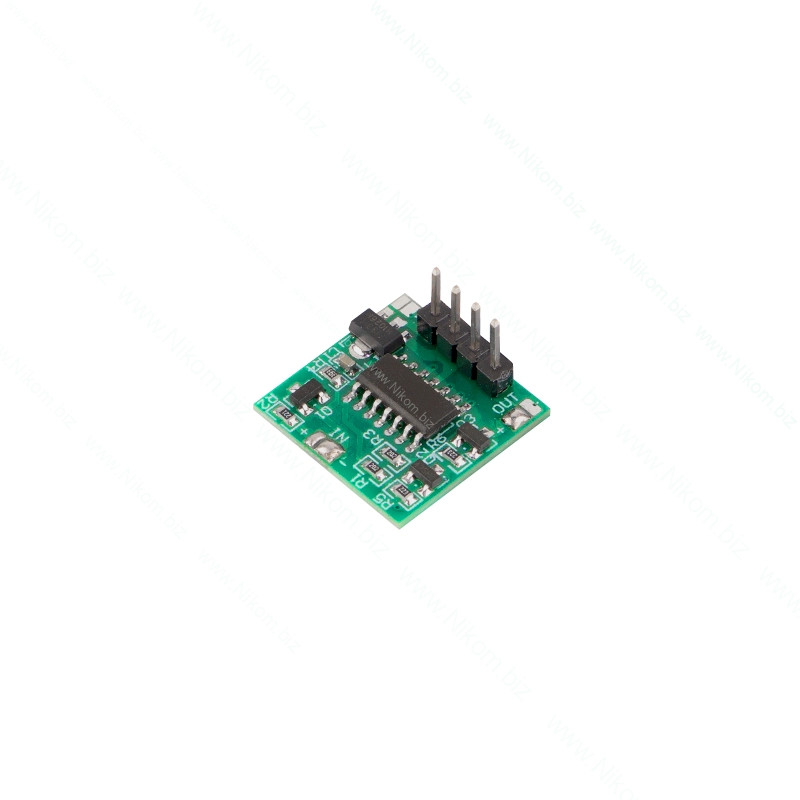

Описание

Данный модуль используется для реализации задержки активации электромагнитного реле и имеет следующие особенности:

• автоматический сброс при подключении питания;
• регулируемый диапазон времени задержки примерно от 10 секунд до 24 часов;
• широкий диапазон входного напряжения: 3,3 - 18 В;
• выходной ток и напряжение:
  • 3 В 300 мА;
  • 5 В 200 мА;
  • 9 В 100 мА;
  • 12 В 80 мА;
• рабочий ток модуля менее 1 мА;
• может непосредственно управлять реле на 3 В, 5 В, 12 В.

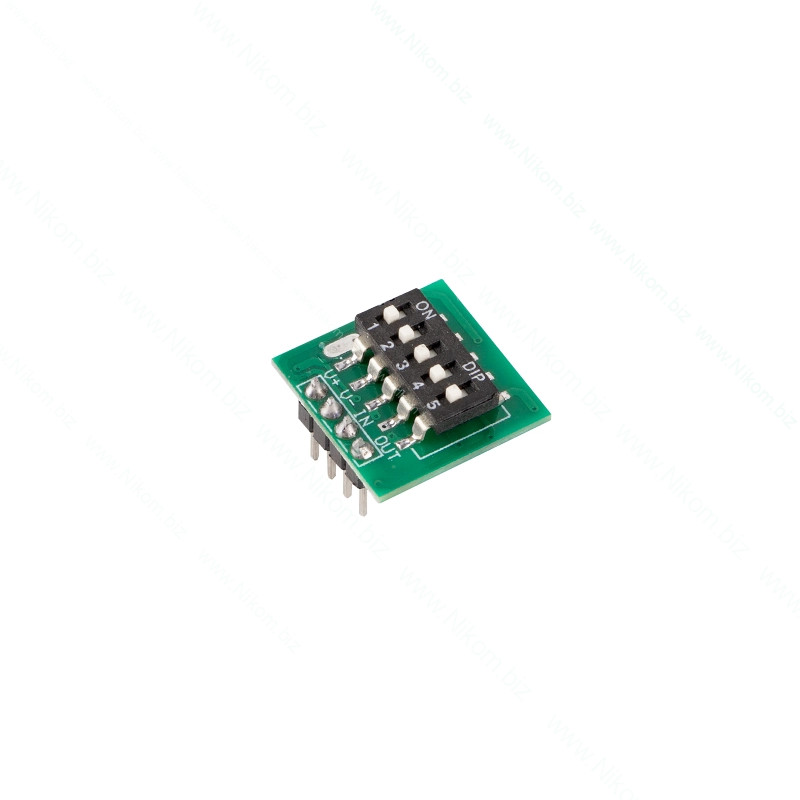

Настройка задержки срабатывания

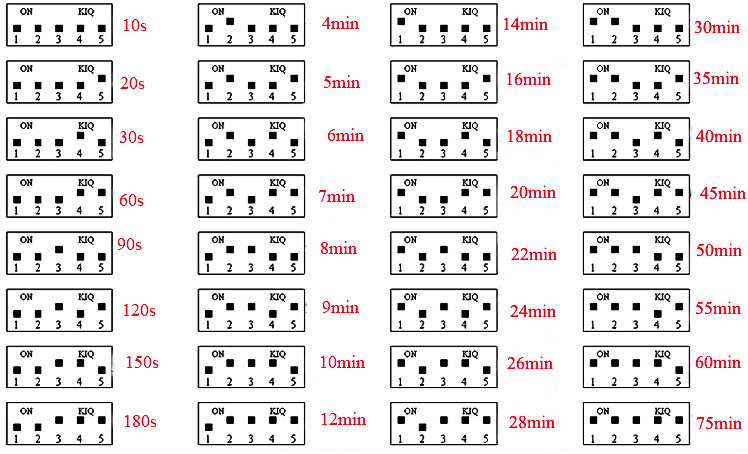

Для настройки задержки в диапазоне 10 секунд - 75 минут необходимо замкнуть перемычку М на плате модуля (не замкнуто по умолчанию)

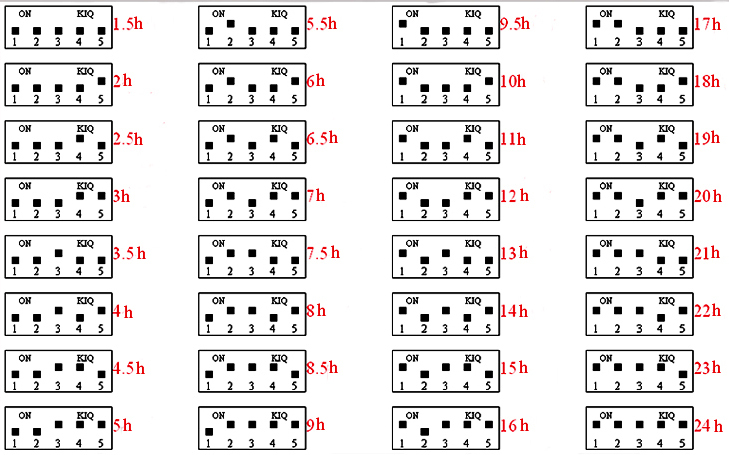

Для настройки задержки в диапазоне 1,5 часа - 24 часа перемычка М должна быть не замкнута (не замкнуто по умолчанию)

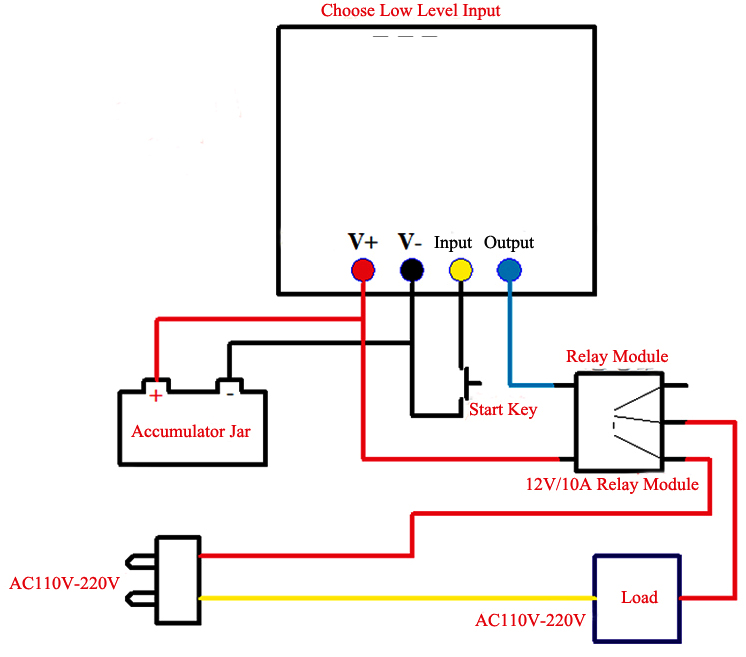

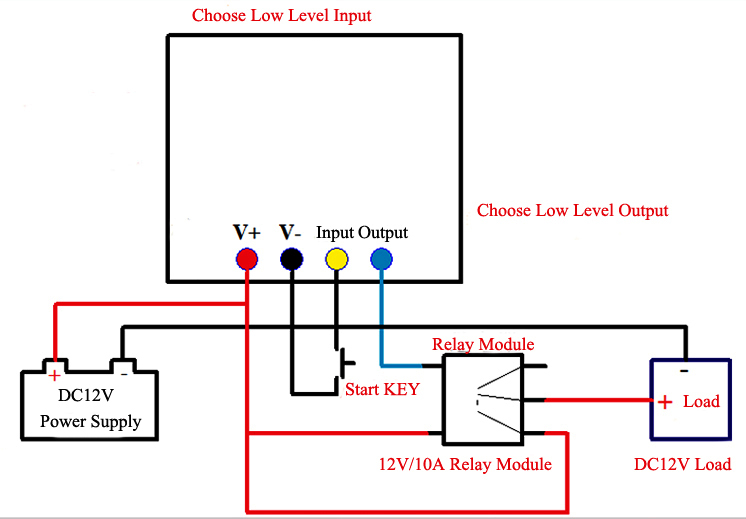

Подключение модуля
