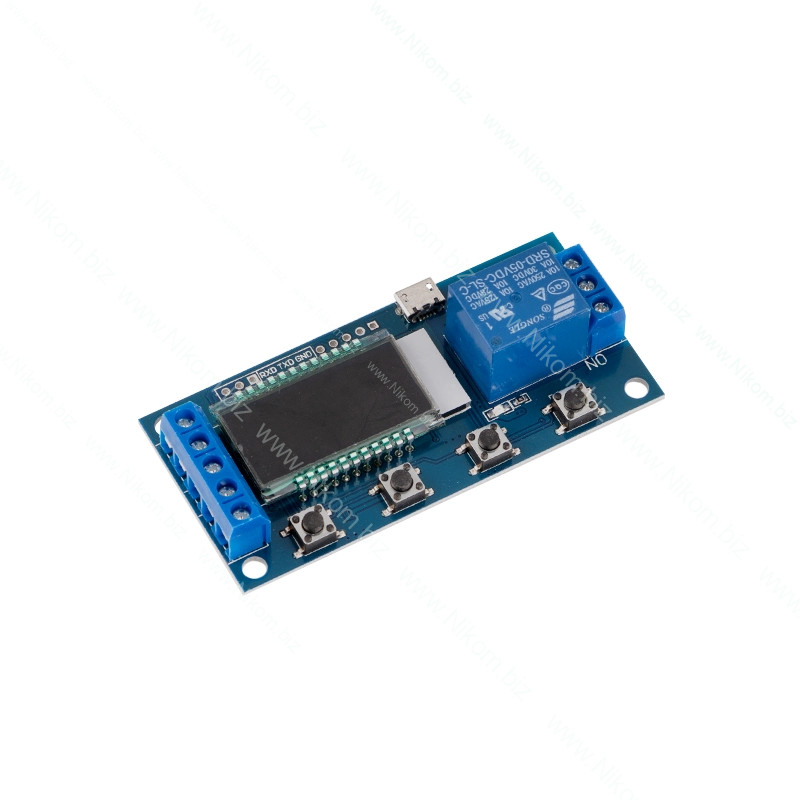

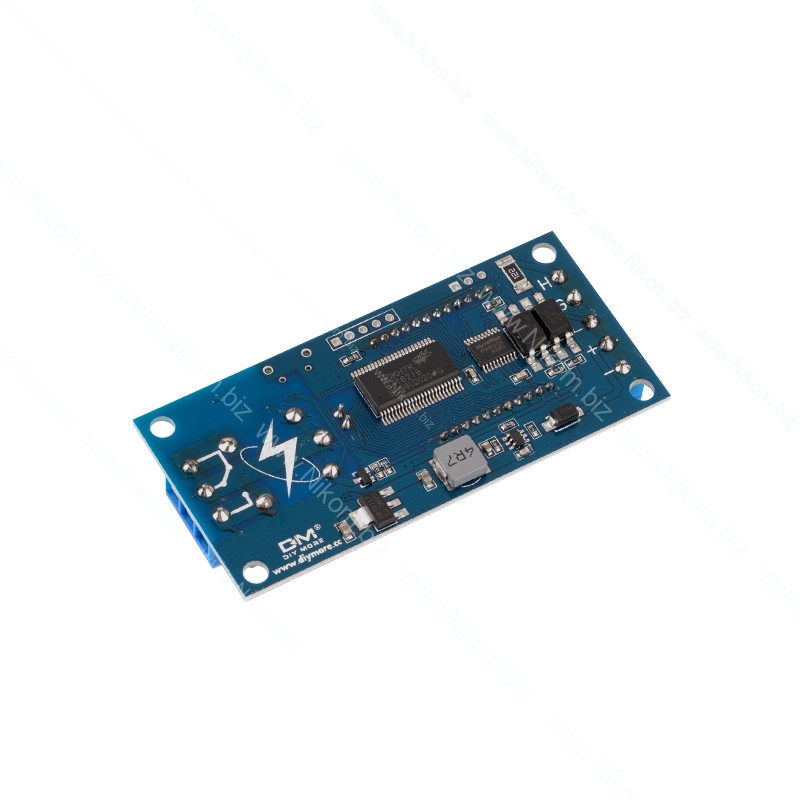

Описание

Особенности модуля

• LCD дисплей;
• 0.01 секунды до 9999 минут;
• интерфейс UART;
• автоматическая сохранность параметров;
• гальваническая развязка, повышающая помехоустойчивость.

Технические характеристики

• рабочее напряжение: DC 6V-30V или 5V microUSB;
• коммутируемый ток: до 10A;
• рабочий ток: до 50 мА;
• габаритные размеры: 80х38х23 мм.

Параметры и режимы работы

• OP: время включения;
• CL: время отключения;
• LP: количество циклов. Диапазон 1-9999 раз, '----' означает безграничный цикл;
• P1: Реле остается включенным после получения сигнала активации в течение времени OP, затем реле отключается. Если в течение времени OP получен повторный сигнал активации, входной сигнал становится неактивным.
• P2: Реле остается включенным после получения сигнала активации в течение времени OP, затем реле отключается. Если в течение времени OP получен повторный сигнал активации, модуль перезапускается и продолжает задержку.
• P3: Реле остается включенным после получения сигнала активации в течение времени OP, затем реле отключается. Если в течение времени OP получен повторный сигнал активации, модуль возвращается в исходное состояние и останавливает отсчет.
• P4: Реле остается включенным в течение времени CL, затем реле выключается.
• P5: Реле остается включенным в течение времени OP после получения сигнала активации, затем реле выключается в течение времени CL, затем цикл повторяется. Модуль сбрасывается и останавливает отсчет, если в пределах цикла получен повторный сигнал активации, реле отключается. Можно настроить количество циклов (LOP).
• P6: Реле остается включенным после подачи питания в течение времени OP без сигнала активации, затем реле выключается в течение времени CL в отключенном состоянии, затем цикл повторяется. Можно настроить количество циклов (LOP).
• P7: Функция удержания сигнала. Удержание полученного сигнала активации, повторная задержка времени и реле остается включенной. Когда сигнал теряется, реле выключается.

Настройка реле

• Нажмите и удерживайте кнопку "SET" для входа в меню настроек параметров.
• Режим работы будет мигать первым, настройте рабочий режим. Кратко нажмите кнопки UP/DOWN для настройки рабочего режима.
• Кратко нажмите кнопку SET для выбора рабочего режима, затем введите настройки системных параметров.
• В меню настроек системных параметров, коротко нажмите кнопку "SET" для переключения параметров системы, коротко/долго нажмите кнопки UP/DOWN для изменения значений. Примечание: в режимах P1, P2, P3, P7, короткое нажатие "SET" не действует.
• В параметрах OP/CL (мигание) коротко нажмите кнопку "STOP" для входа в меню настроек и выбора диапазона времени (1S/0.1S/0.01S/1MIN).
• После настройки всех параметров нажмите и удерживайте кнопку "SET" для сохранения настроек и выхода из меню настроек.
• Настройка UART и параметров системы. Система поддерживает загрузку данных UART и функцию настройки параметров (уровень TTL).
