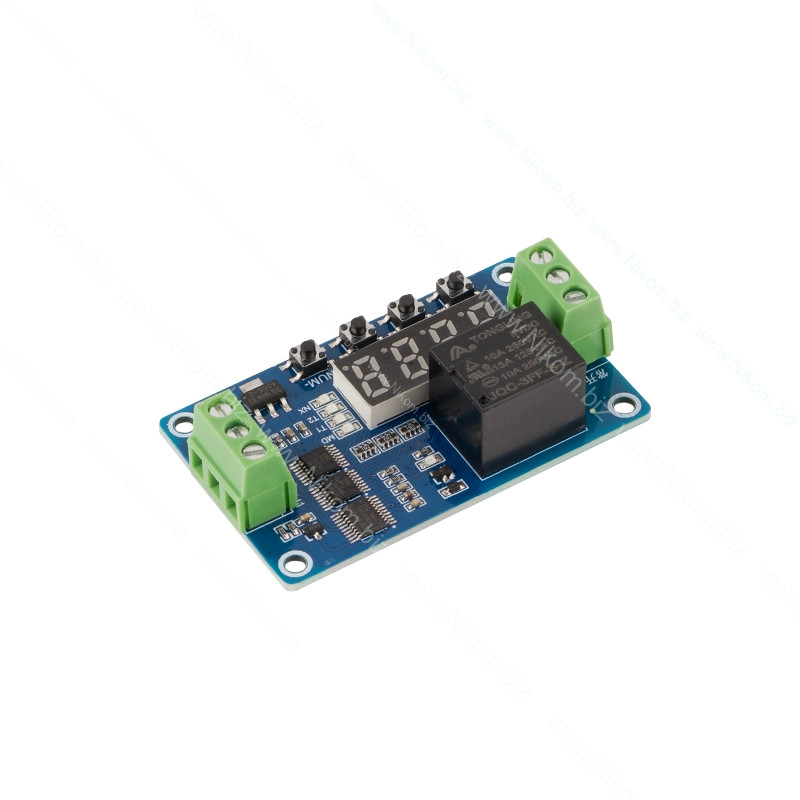

Описание

Особенности модуля

• В новой версии 2.0 количество функций увеличено с 8 до 18, что удовлетворяет больше потребностей.
• Добавлена ​​функция проверки питания, которая предотвращает повреждение модуля при неправильном подключении питания.
• Используется высококачественный модуль питания с высоким напряжением, который заменяет старое раздельное питание, что улучшает стабильность системы.
• Добавлена ​​функция точного таймера с возможностью настройки времени от 0.1 до 270 часов с точностью до 0.01 секунды.
• Добавлена ​​автоматическая сохранность параметров пользователя.
• Все настройки могут автоматически сохраняться даже при отключении питания.

Функции модуля

Пользователь может выбрать одну из 18 функций с помощью кнопок настроек, установить и сохранить параметры функций, а также просмотреть текущие параметры функций. Часовые параметры можно настроить от 0.1 секунды до 270 часов с точностью до 0.01 секунды.

Описание функций

Функция 1: При включении питания реле включается с задержкой T1, которая настраивается от 0.1 секунды до 270 часов, с высоким сигналом на выходе CH1. Функция повторяется.

Функция 2: Таймер с выключением: При включении питания реле включается с задержкой T1, которая настраивается от 0.1 секунды до 270 часов, с высоким сигналом на выходе CH1. Функция повторяется.

Функция 3: Таймер с повторным выключением: После включения питания, реле сначала не включается, затем включается с задержкой T2, выключается и снова включается с задержкой T1, которая настраивается от 0.1 секунды до 270 часов, с высоким сигналом на выходе CH1. Функция повторяется.

Функция 4: Таймер с включением, затем отключением: После включения питания, реле сразу включается, затем выключается с задержкой T1, которая настраивается от 0.1 секунды до 270 часов, с высоким сигналом на выходе CH1. Функция повторяется.

Функция 5: Непрерывный таймер с включением и выключением: При включении питания реле не включается, затем включается с задержкой T2, выключается, снова включается с задержкой T1, которая настраивается от 0.1 секунды до 270 часов, с высоким сигналом на выходе CH1. Функция повторяется.

Функция 6: Непрерывный таймер 2: После включения питания реле сразу включается, затем выключается с задержкой T1, выключается с задержкой T2, и снова включается с задержкой T1, которая настраивается от 0.1 секунды до 270 часов, с высоким сигналом на выходе CH. Функция повторяется.

Функция 7: Циклический таймер 1: После включения питания реле не включается, затем включается с задержкой T1, выключается с задержкой T2, и снова включается с задержкой T1, которая настраивается от 0.1 секунды до 9999 секунд, с высоким сигналом на выходе CH1. Функция повторяется N раз, где N настраивается от 1 до 9999.

Функция 8: Циклический таймер 2: После включения питания реле сразу включается, затем выключается с задержкой T1, выключается с задержкой T2, и снова включается с задержкой T1, которая настраивается от 0.1 секунды до 9999 секунд, с высоким сигналом на выходе CH. Функция повторяется N раз, где N настраивается от 1 до 9999.

Функция 9: Автоматическое реле: Реле включается при получении высокого сигнала на выходе CH1 и выключается при исчезновении сигнала. После этого реле автоматически включается при новом высоком сигнале.

Функция 10: Автоматическое реле с таймером: Реле включается при получении высокого сигнала на выходе CH1, затем отключается с задержкой T1, которая настраивается от 0.1 секунды до 270 часов. Функция повторяется.

Функция 11: Таймер включения: Реле не включается, затем включается с задержкой T1, которая настраивается от 0.1 секунды до 270 часов, с высоким сигналом на выходе CH1. Функция повторяется.

Функция 12: Таймер с выключением: Реле не включается, затем выключается с задержкой T1, которая настраивается от 0.1 секунд до 270 часов, с высоким сигналом на выходе CH1. Функция повторяется.

Функция 13: Таймер с повторным включением и выключением: Реле не включается, затем включается с задержкой T1, выключается с задержкой T2 и снова включается с задержкой T1, которая настраивается от 0.1 секунды до 270 часов, с высоким сигналом на выходе CH1. Функция повторяется.

Функция 14: Таймер с выключением и повторным включением: После включения питания реле не включается, затем включается с задержкой T1, которая настраивается от 0.1 секунды до 270 часов, затем выключается, затем снова включается с задержкой T2, которая настраивается от 0.1 секунды до 2. Функция повторяется.

Функция 15: Непрерывный циклический таймер 1: После включения питания реле не включается, затем включается с задержкой T1, которая настраивается от 0.1 секунды до 270 часов, затем выключается, затем снова включается с задержкой T2, которая настраивается от 0.1 секунды до 270. Функция повторяется.

Функция 16: Непрерывный циклический таймер 2: После включения питания, реле сразу же включается, затем выключается с задержкой T1, которая настраивается от 0.1 секунды до 270 часов, затем включается с задержкой T2, которая настраивается от 0.1 секунды до 270 часов. Функция повторяется.

Функция 17: Циклический таймер с ограниченным количеством повторов 1: После включения питания реле не включается, затем включается с задержкой T1, которая настраивается от 0.1 секунды до 9999 секунд, затем выключается с задержкой T2, которая настраивается от 0.1 секунды до 9999 секунд. Функция повторяется NX раз, когда NX настраивается от 1 до 9999.

Функция 18: Циклический таймер с ограниченным количеством повторов 2: После включения питания реле сразу включается, затем выключается с задержкой T1, которая настраивается от 0.1 секунды до 9999 секунд, затем включается с задержкой T2, которая настраивается от 0.1 секунды до 9. Функция повторяется NX раз, когда NX настраивается от 1 до 9999.

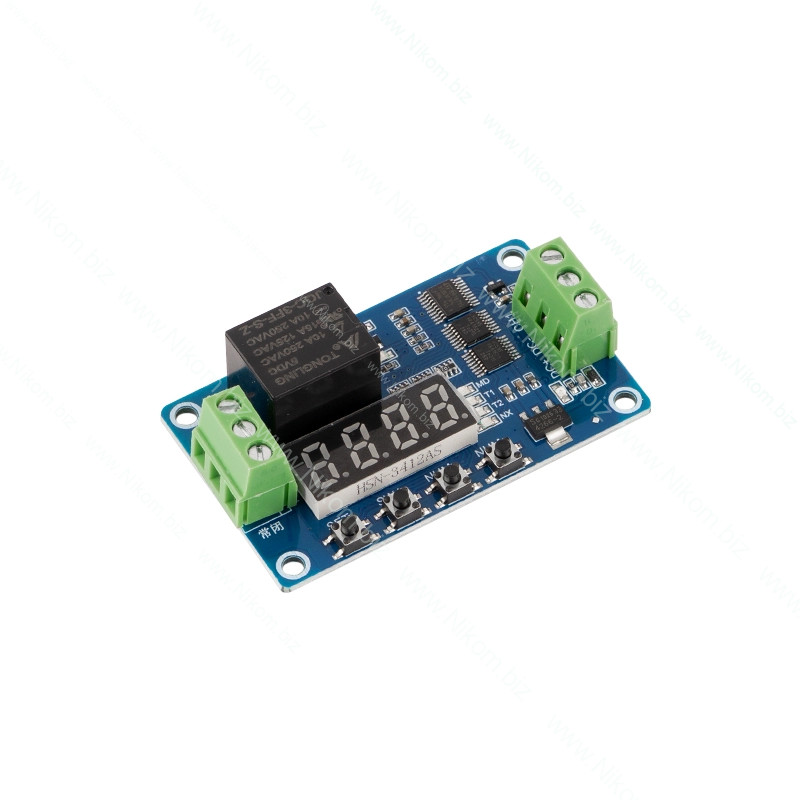

Описание модулей и подключение

• 常开 (Нормально открытый): Нормально открытый контакт.
• 常闭 (Нормально закрытый): Нормально закрытый контакт.
• 公共 (Общий): Общий контакт.
• 触发信号 (Сигнал срабатывания): Сигнал срабатывания.
• 电源负 (Питание негатив): Отрицательное питание.
• 电源正 (Питание позитив): Позитивное питание.

Кнопки и индикаторы

• 功能选择键 (Кнопка выбора функций): Выбор функций.
• 加 (Добавить): Добавление значения.
• 减 (Уменьшить): Уменьшение значения.
• 电源指示 (Индикатор питания): Индикатор питания.
• 功能指示灯 (Индикатор функций): Индикатор выбранной функции.

Подключение модуля

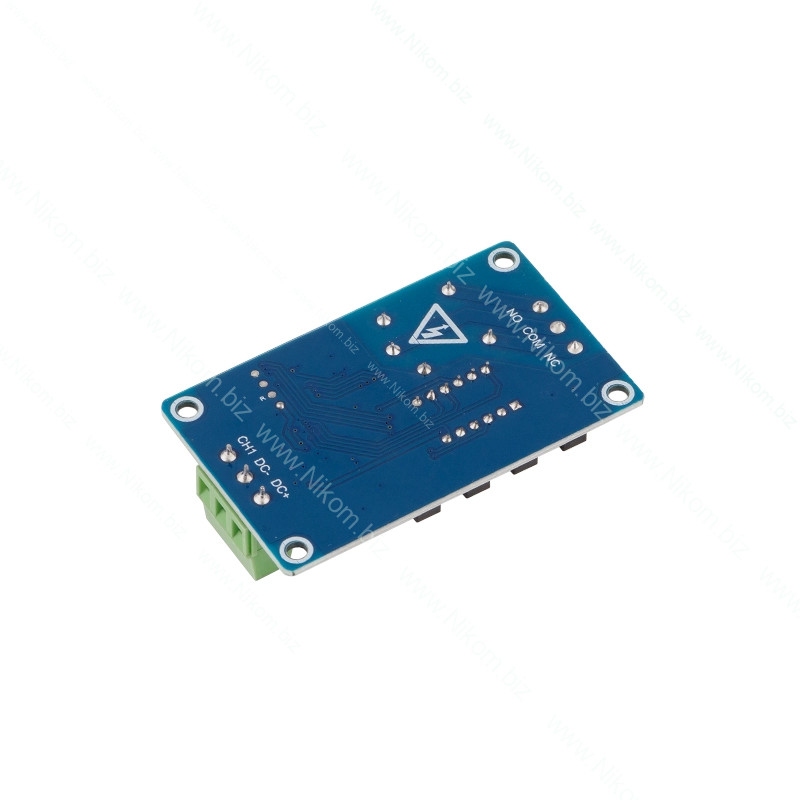

• DC+: Позитивный полюс постоянного тока.
• DC-: Отрицательный полюс постоянного тока.
• CH1: Входной сигнал для проверки. Избегайте напряжения в диапазоне 1.5V~3V во избежание ложных срабатываний.
• NO: Обычно открытое соединение реле.
• COM: Общий контакт реле.
• NC: Нормально закрытое соединение реле.

Операции с кнопками:

• Краткое нажатие: Нажатие кнопки менее 1 секунды.
• Длительное нажатие: Нажатие кнопки более 1 секунды.

Режимы работы

Рабочий режим: После включения питания модуль работает, индикаторы светятся, показывая текущий таймер.

• Краткое нажатие SET: Входит в режим выбора функций, индикатор гаснет, приложение работает.
• Длительное нажатие SET: Входит в режим экономии энергии, индикаторы гаснут, программа работает.

Режим просмотра: После включения питания длительное нажатие SW1 входит в режим просмотра.

• Краткое нажатие SET: Переключение между параметрами MD, T1, T2, NX.
• Краткое нажатие SW1: Выход из режима просмотра.

Режим настройки: После включения питания длительное нажатие SET входит в режим настройки.

• Краткое нажатие SET: Выбор параметра настройки.
• Краткое нажатие SW1: изменение значения выбранного параметра.
• Длительное нажатие NUM+ или NUM-: Увеличение или уменьшение значения.
• Длительное нажатие SW1: Сохранение параметра и выход из режима настройки.

Параметры и индикаторы

• MD: выбор режима работы.
• T1: Таймер 1 (0.1 сек – 9999 сек).
• T2: Таймер 2 (0.1 сек – 9999 сек).
• NX: количество повторов для циклических режимов.
