АкцияМодуль реле времени с задержкой
10 А, Uп = 5 В, максимум один час, минимум 0,13 с
на складе 9 шт.
в магазине 9 шт.
код: A531025
Chinа
Chinа
Модуль реле времени с задержкой
10 А, Uп = 5 В, максимум один час, минимум 0,13 с
134 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Описание

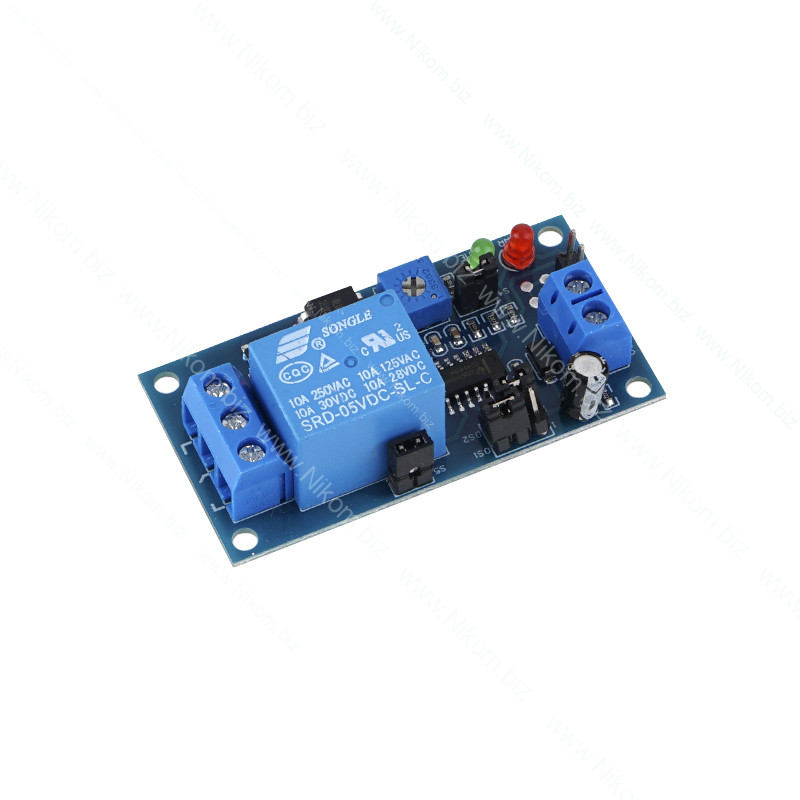

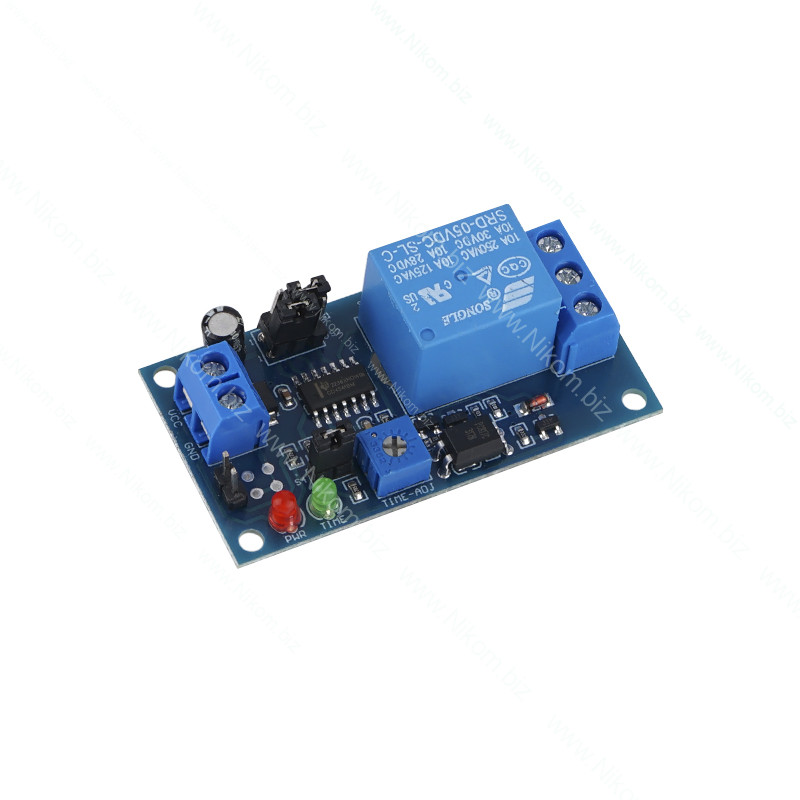

Данный модуль выполняет функцию реле с задержкой отключения. Для регулировки времени задержки используется подстроечный резистор и три джампера (S1, S2, S4), установленный на плате. Срабатывание реле происходит при замыкании пары расположенных рядом с колодкой питания контактов. После срабатывания реле будет замкнуто в течении выставленного джамперами и резистором времени, после чего разомкнется.
| Выбор временного промежутка | |||
| S1 | S2 | S4 разомкнут | S4 замкнут |
| 0 | 1 | 0,13..11,3 с | 1,5..14,5 |
| 1 | 0 | 0,5..5,2 с | 6..58 с |
| 0 | 0 | 4,4..42 | 48..463 с |
| 1 | 1 | 38..340 | 389..3700 с |
После выбора временного промежутка, время устанавлливается при помощи установлеенного на плате резистора.
При замыкании пары контактов S5 положительный полюс входа питания модуля (Vcc) будет закорочен с общим контактом реле.
Технические характеристики
- напряжение питания 5В;
- управляющее напряжение реле 5В;
- коммутируемый ток до 10A;
- максимальное коммутируемое напряжение: 250 В;
- размер 57х30х18 мм.
