Описание

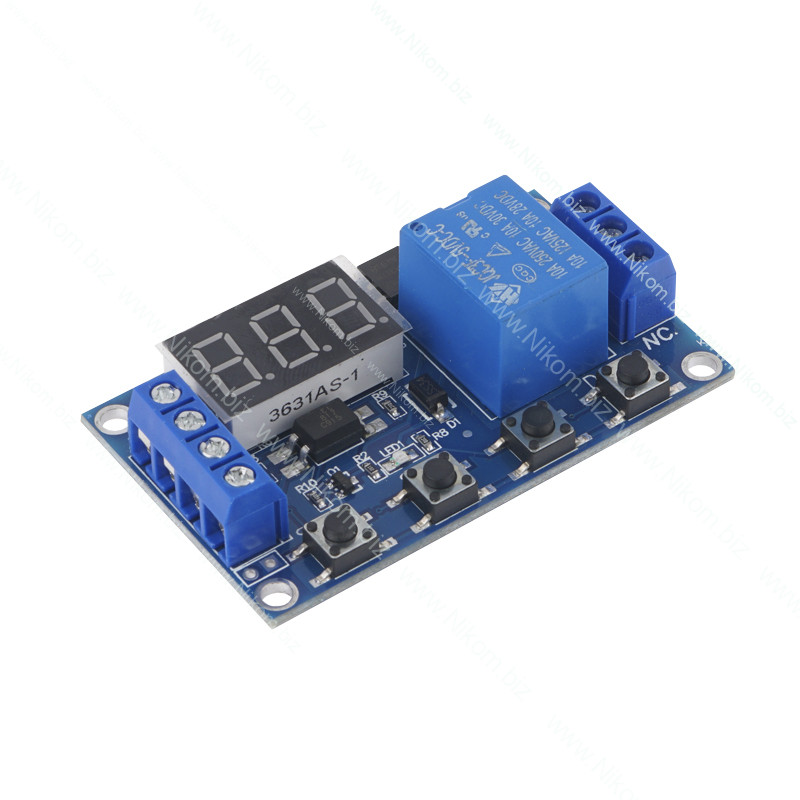

Данный модуль является программируемым многорежимным реле времени.

Для настройки реле на плате установлены кнопки STOP, SET, UP, DOWN. Настройка реле происходит следующим образом:

1. Выбираем режим работы реле. Для этого необходимо задержать кнопку SET в течении одной секунды, после чего выбираем необходимый режим работы при помощи кнопок UP и DOWN. Подтвердить свой выбор нужно при помощи короткого нажатия кнопки SET. Детальнее о режимах работы читайте ниже.

2. После того, как мы выбрали необходимый режим работы, необходимо настроить следующие временные параметр реле:

• OP - время замкнутого состояния реле;
• CL - время замкнутого состояния реле;
• LOP - количество циклов выполнения.

Настраиваемый параметр выбирается при помощи нажатия на кнопку SET. При нажатии на кнопку выбранный параметр отобразится на дисплее и мигнет ри раза, после чего можно вводить его значение.

Коричество повторений LOP настраивается кнопками UP и DOWN в диапазоне 1..999. В случае, если необходимо выполнять рабочий цикл реле бесконечное количество раз, необходимо установить на дисплее значение ---.

При настройке временных параметров OP и CL необходимо учитывать положение точки  разрядности на дисплее:

• точка установлена после третьего знакоместа(пример 012.) - установка времени производится кратно одной секунде;
• точка установлена после второго знакоместа(пример 01.2) - установка производится кратно 0,1 секунды;
• точки установлены после всех трех знакомест(пример 0.1.2.) - установка производится кратно одной минуте.

Важно! В отличии от модуля A531003, в даной модели параметр CL может быть настроен с разрешением 0,1 секунды.

Переключение кратности временных настроек(положения точки) производится при помощи кратковременного нажатия кнопки STOP.

Для сохранения настроек необходимо зажать кнопку SET на 2..3 секунды.

3. Настройка готова. Нажатие кнопки STOP запустит работу реле, повторное нажатие этой же кнопки - остановит.

Подключение

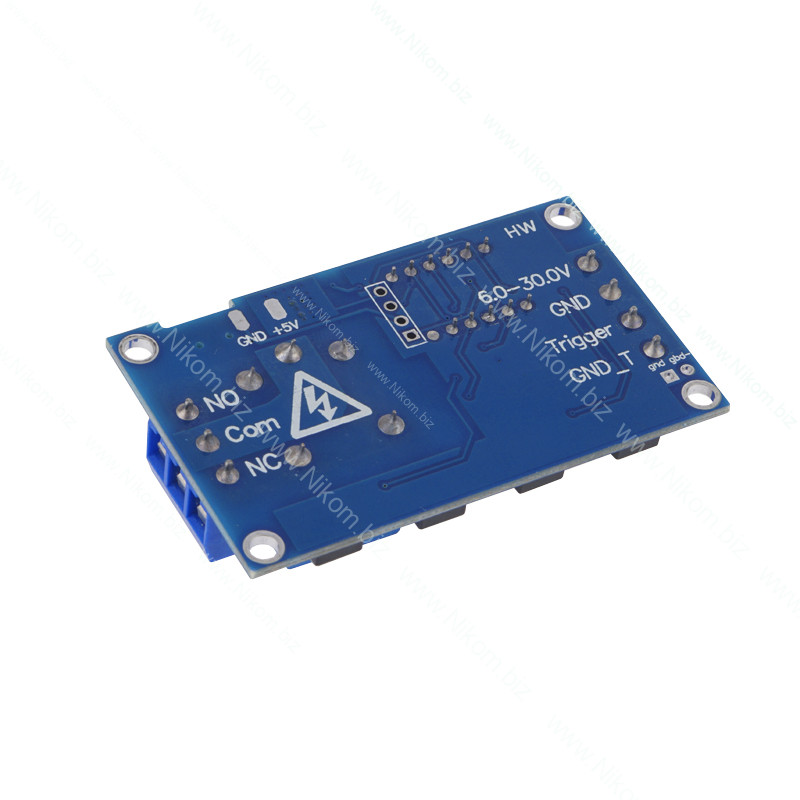

Для подключения на плате установлены винтовые зажимы, объединенные в две группы, по три и четыре контакта.
Четырех контактная группа служит для подачи на устройство внешнего управляющего сигнала (далее Trigger) и питания, состоит из следующих портов:

• "гнездо microUSB" - питание 5 В;

• "6.0-30.0V" - положительный полюс питания модуля (6..30 В DC);
• "GND" - общий провод (земля);
• "Trigger" - внешний управляющий сигнал (3..24 В DC);

• "GND_T" - общий провод(земля);

Трёх контактная группа предназначена для подключения и управления нагрузкой:

• "COM" - общий провод (земля);
• "NO" - нормально открытый (на замыкание нагрузки);

• "NC" - нормально замкнутый (на розмыкание нагрузки);

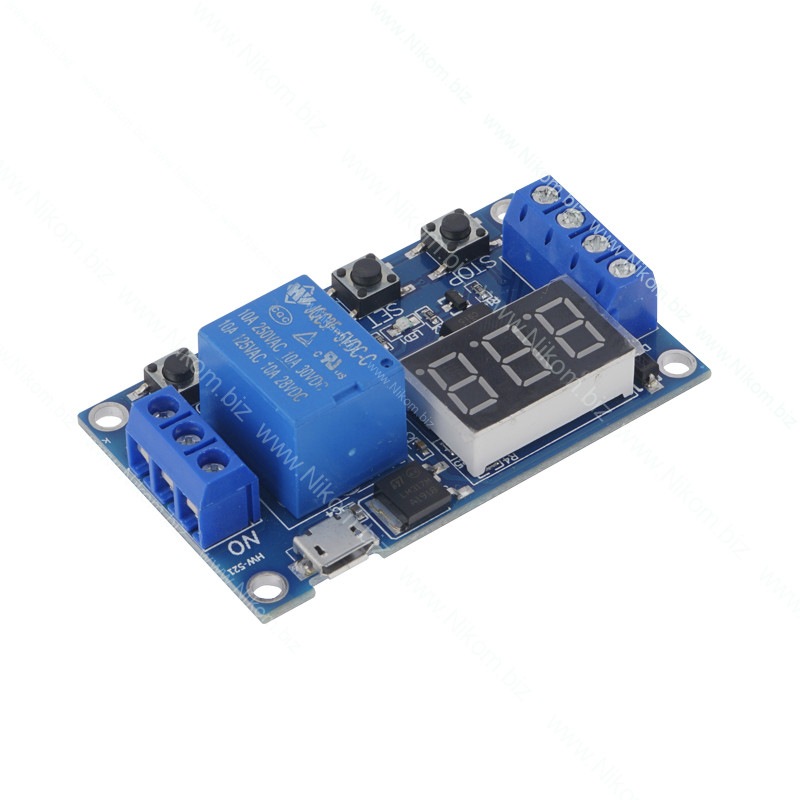

Для управления модулем на плате предусмотрены кнопки STOP, SET, UP и DOWN.
Для индикации на плате установлены семисегментный трехзначный индикатор, а так же красный SMD светодиод(состояние реле).

Режимы работы реле

• P1.1 - в данном режиме реле находится в разомкнутом состоянии. При подаче на вход Trigger импульса(6..24В) реле замкнется и будет находиться в замкнутом состоянии период времени, указанный в параметре OP, после чего вновь разомкнется.
• P1.2 - данный режим аналогичен предыдущему, за исключение того, что повторная подача импульса на порт Trigger изменит текущее значение отсчитываемого времени на изначальное.
• P1.3 - этот режим так же схож с режимом P1.1, однако повторная подача импульса на порт Trigger приведет к немедленному размыканию реле и остановке отсчета.
• P-2 - в данном режиме при подаче импульса на порт Trigger реле вначале остается разомкнутым период времени CL, а потом замыкается на период времени OP, по окончанию которого вновь переходит в разомкнутое состояние до следующей подачи импульса на порт Trigger.
• P3.1 - это режим схож с режимом Р-2, однако при подаче импульса на порт Trigger реле сначала переходит в замкнутое состояние на период времени OP, после чего разомкнется на период времени CL. Данный цикл повторится LOP раз. Повторная подача импульса на порт Trigger прервет выполнение режима.
• P3.2 - в этом режиме при подаче питания реле сразу же замыкается на время OP, а потом размыкается на время CL. Цикол повторяется LOP раз.
• P4 - в этом режиме при подаче импульса на порт Trigger реле замыкается и будет находиться в этом состоянии пока на порт Trigger подается сигнал. При прекращении подачи сигнала порт реле остается замкнутым в течении времени OP. после чего размыкается.

Технические характеристики

• напряжение питания 6..30В (можно подключить через MicroUSB 5В);
• потребляемый ток 20мА, в замкнутом состоянии 50 мА;
• максимальный ток нагрузки 5А;
• рабочая температура от -40..85°С;
• Размер - 63 х 38 х 18 мм.
