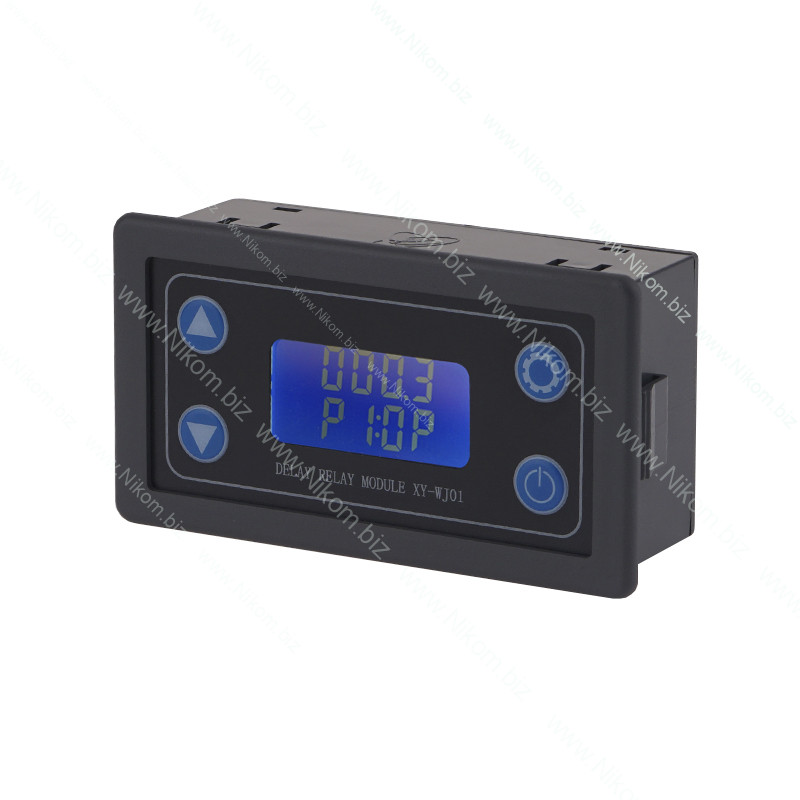

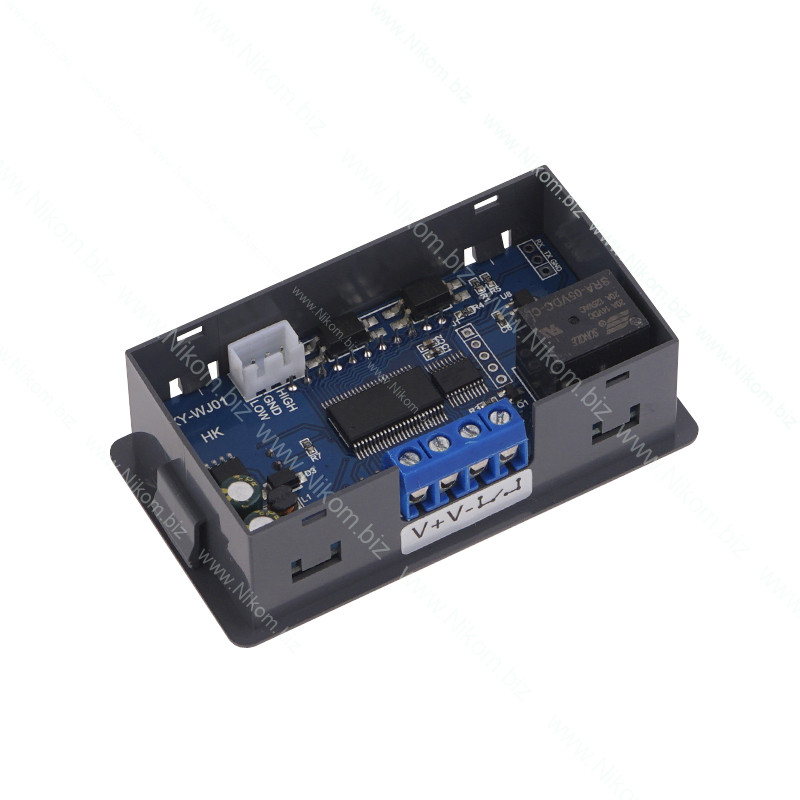

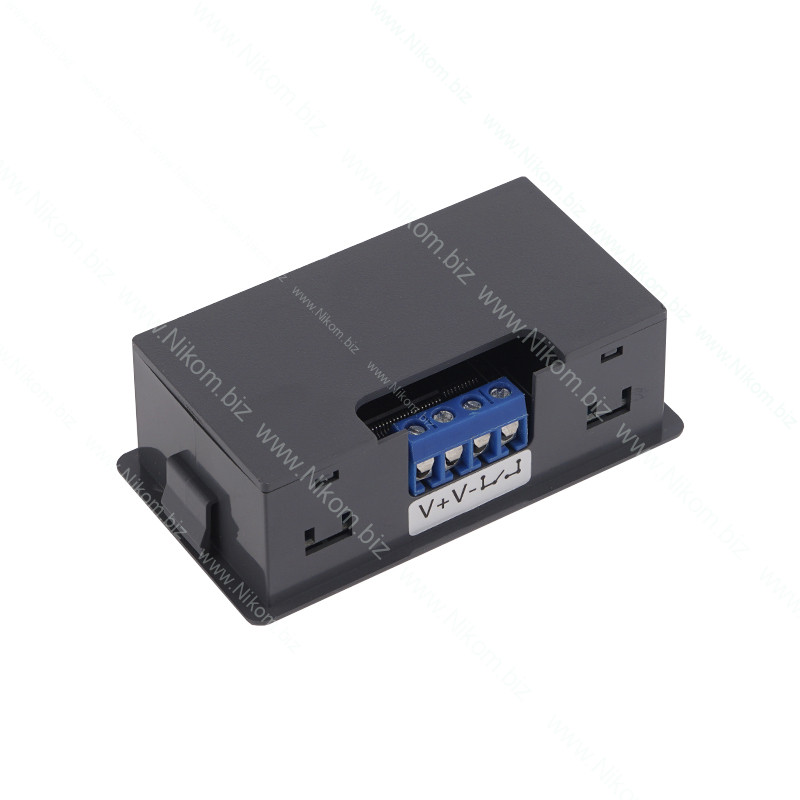

Модуль встраиваемого реле времени (таймер) XY-WJ01
79х43х26мм, 6-30В, реле 20А, 10 настраеваемых режимов работы
446 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Описание
Устройство позволяет устанавливать до 16 программ включения/выключения нагрузки на протяжении недели. Для корректной работы модуля временные промежутки этих программ не должны накладываться друг на друга. Реле имеет два контакта и по умолчанию находится в разомкнутом состоянии.
Технические характеристики
- Напряжение питания - от 6 В до 30 В;
- Максимальная нагрузка - 20 А;
- Количество каналов - 1 канал;
- Диапазон времени - от 0,01 секунды до 9999 минут;
- Ток потребления в режиме покоя - менее 15 мА (реле выключено);
- Ток потребления в рабочем режиме - более 95 мА (реле включено);
- Масса - 45 г;
- Габаритный размер - 79 х 43 х 26 мм.
Параметры
- "OP"- время включенного состояния;
- "CL" - время выключенного состояния;
- "LOP" - количество повторений (1 - 9999 раз, "----" - бесконечное повторение);
Настройка
- Нажмите и удерживайте кнопку SET для входа в интерфейс настройки.
- При помощи кнопок UP/DOWN выбирается нужный режим работы (P0-P9).
- Выбрав нужный режим кратковременно нажать SET для входа в интерфейс установки параметров выбранного режима.
- Переключение параметров (если для выбранного режима их несколько) осуществляется кнопкой SET, изменение значений параметров - кнопками UP/DOWN.
- При установке значений параметров OP/CL кнопка STOP используется для переключения единиц отсчета времени (1с/0.1с/0.01с/1мин);
- После установки всех параметров для сохранения произведенных настроек и выхода из интерфейса настроек нажмите кнопку SET, не менее чем на 2 секунды, после чего освободите кнопку.
Установка временного интервала
В интерфейсе изменения параметров OP/CL нажмите STOP для переключения единиц отсчета времени. О выбранной единице отсчета свидетельствует наличие и положение точки:
- XXXX - от 1 секунды до 9999 секунд;
- XXX.X - от 0.1 секунды до 999.9 секунд;
- XX.XX - от 0.01 секунды до 99.99 секунд;
- X.X.X.X - от 1 минуты до 9999 минут.
Например, значению OP 6,7 секунды соответствуют показания дисплея 006.7, значению 14 минут - 0.0.1.4
Режимы работы
- P0: После подачи управляющего сигнала реле замыкается на время OP, затем размыкается. До истечения времени OP управляющий сигнал не действует.
- P1: После подачи управляющего сигнала реле замыкается на время OP, затем размыкается. До истечения времени OP управляющий сигнал запускает отсчет таймера с начала.
- P2: После подачи управляющего сигнала реле замыкается на время OP, затем размыкается. До истечения времени OP управляющий сигнал останавливает таймер и размыкает реле.
- P3: После подачи управляющего сигнала реле размыкается на время CL, а затем замыкается.
- P4: После подачи управляющего сигнала реле замыкается на время OP, а затем размыкается на время CL, после чего эта последовательность циклически повторяется. Если управляющий сигнал повторно поступит до завершения цикла, реле разомкнется, таймер остановит отсчет. В этом режиме устанавливается количество циклов (LOP). По завершению циклов реле разомкнуто.
- P5: После подачи управляющего сигнала реле размыкается на время CL, после чего реле замыкается на время OP, после чего эта последовательность циклически повторяется. Если управляющий сигнал повторно поступит до завершения цикла, реле перейдет в замкнутое состояние, отсчет времени прекратится. В этом режиме устанавливается количество циклов (LOP). По завершению циклов реле замкнуто.
- P6: Управляющий сигнал не используется. После подачи питания реле замкнется на время OP, после чего перейдет в разомкнутое состояние на время CL, после чего эта последовательность циклически повторяется. Управляющий сигнал не влияет на режим работы. В этом режиме устанавливается количество циклов (LOP). По завершению циклов реле разомкнуто.
- P7: Управляющий сигнал не используется. После подачи питания реле будет в разомкнутом состоянии в течении времени CL, после чего перейдет в замкнутое состояние на время OP, после чего эта последовательность циклически повторяется. Управляющий сигнал не влияет на режим работы. В этом режиме устанавливается количество циклов (LOP). По завершению циклов реле будет замкнуто.
- P8: Функция удержания управляющего сигнала: Пока управляющий сигнал присутствует - отсчет времени не производится и реле замкнуто. После отключения управляющего сигнала начнется отсчет времени OP, по завершении отсчета реле разомкнется. Повторная подача управляющего сигнала до завершения отсчета прекратит текущий отсчет, а отключение сигнала - начнет отсчет с начала.
- P9: Функция удержания управляющего сигнала: Пока управляющий сигнал присутствует - отсчет времени не производится и реле разомкнуто. После отключения управляющего сигнала начнется отсчет времени CL, по завершении отсчета реле замкнется. Повторная подача управляющего сигнала до завершения отсчета прекратит текущий отсчет, а отключение сигнала - начнет отсчет с начала.
Для режимов PO-P7 - кратковременное нажатие кнопки STOP начнет отсчет, если таймер не находится в состоянии отсчета. Если же таймер находится в состоянии отсчета, то нажатие кнопки ставит отсчет на паузу, размыкает реле. В состоянии паузы мигает надпись "out", повторное нажатие кнопки продолжает отсчет и замыкает реле.
В режимах P8/P9 нажатие кнопки STOP выполняет функцию управляющего сигнала.
