Описание

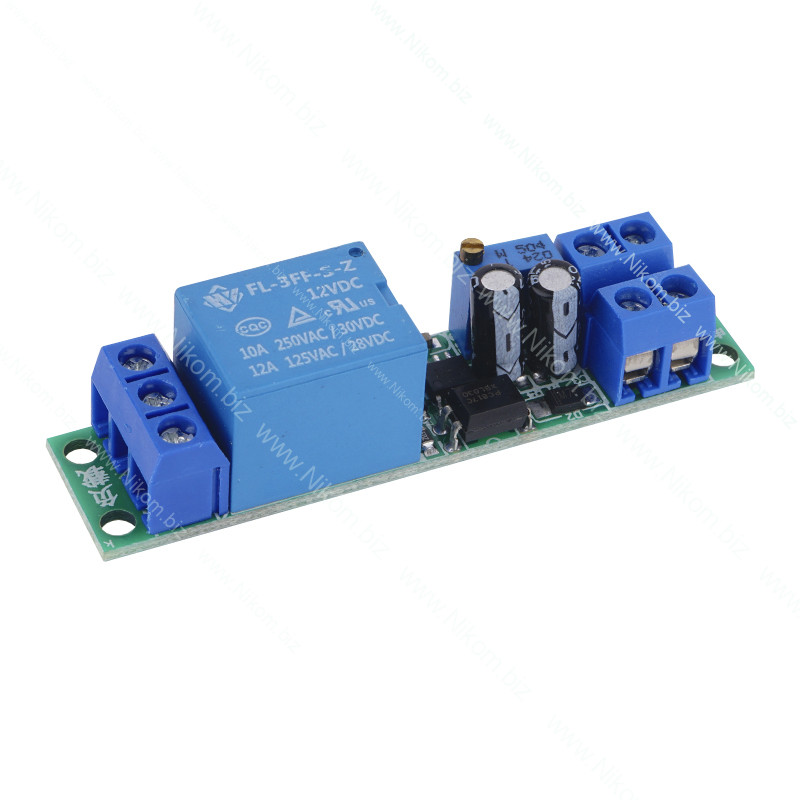

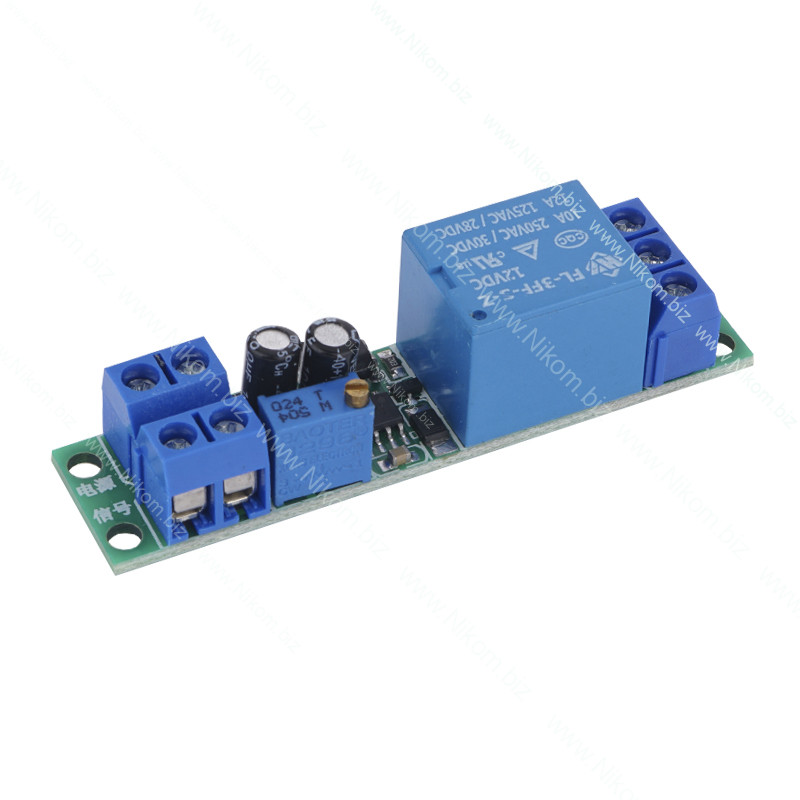

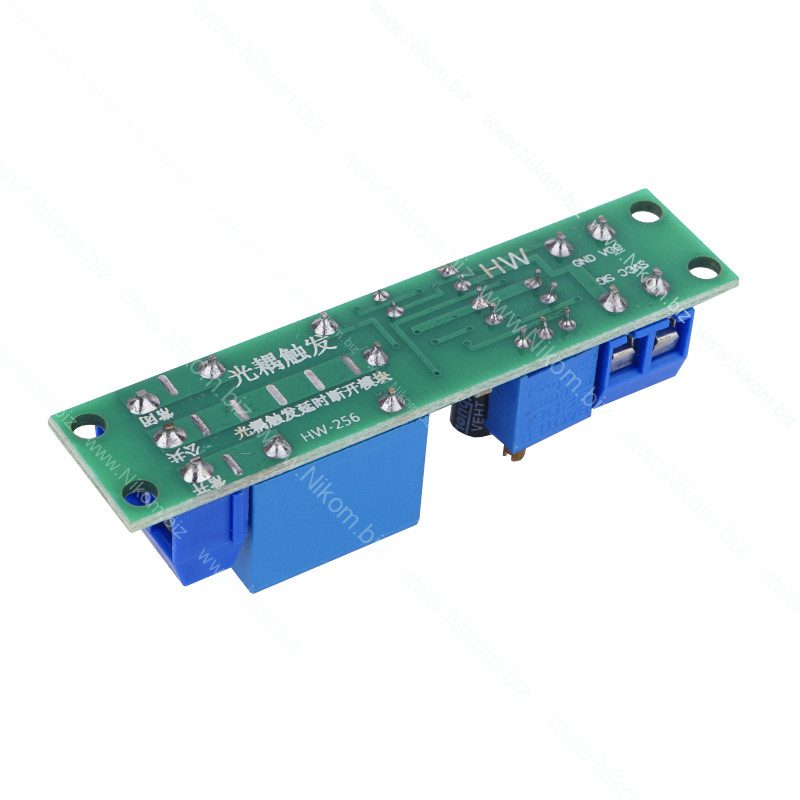

Данный модуль позволяет коммутировать нагрузку до 10 А с временной задержкой до 25 с. Схема задержки выполнена на основе микросхемы NE555. Время задержки регулируется при помощи установленного на плату подстроечного резистора. При подаче питания, реле замыкается на установленный резистором временной промежуток, после чего размыкается. Для повторного замыкания необходимо отключить и вновь подать питание на модуль, либо подать управляющий сигнал 5..12 В на контакты SVCC(+) и SIG(-). При длительной подаче управляющего сигнала реле будет замкнуто, отсчет времени начнется после прекращения подачи управляющего сигнала.

Технические характеристики

• рабочее напряжение 12В;
• управляющий сигнал 5..12В;
• максимальный ток нагрузки 10А;
• диапазон временной задержки 0..25 с;
• размер 67х16х17 мм;
• масса нетто: 18 г.
