Описание

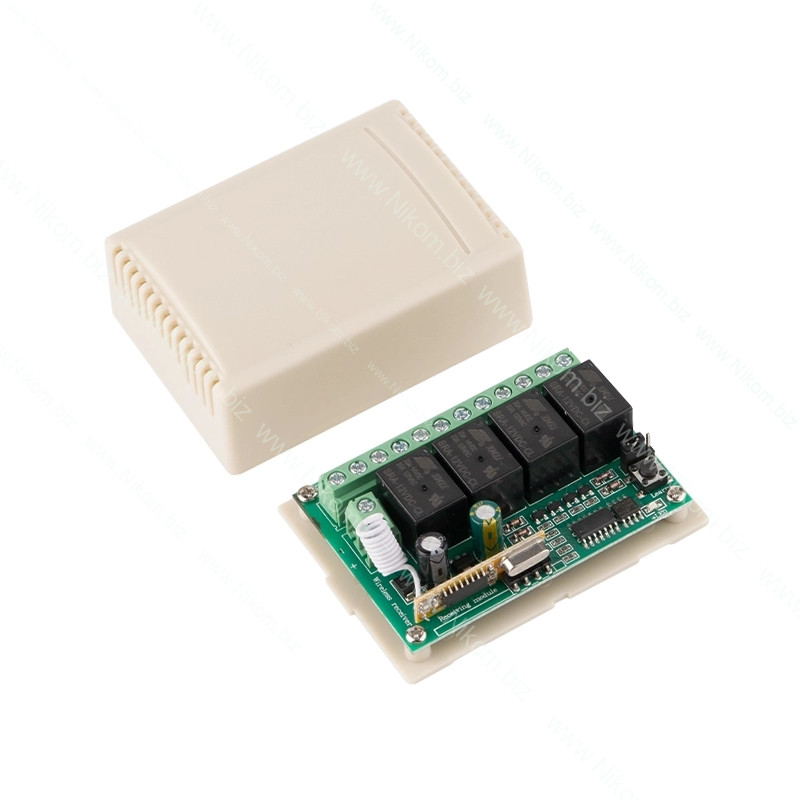

Это устройство является двухканальным модулем реле, управляемым пультом дистанционного управления на частоте 433 МГц. Устройство имеет 4 управляемых канала и работает от постоянного напряжения 12 В. Поддерживается подключение нескольких пультов.

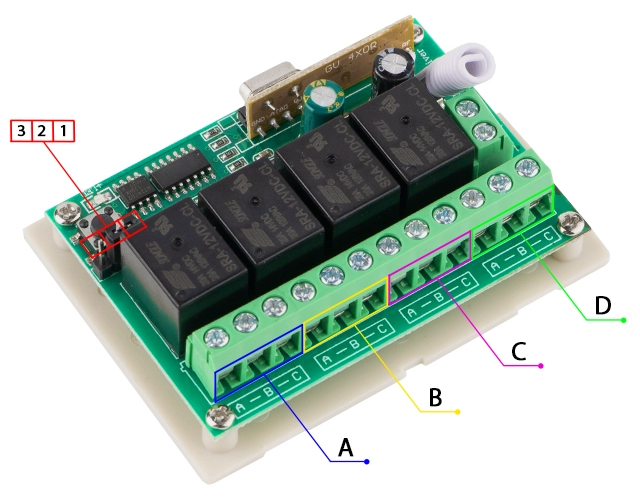

Подключение устройства

• "-": отрицательный полюс питания, GND;
• "+": положительный полюс питания, DC 12V;
• A: нормально открытый контакт канала;
• B: общий контакт канала;
• C: нормально закрытый контакт канала;

Устройство может работать в 3 режимах, выбор режима осуществляется с помощью установленного на плате джампера.

• Мгновенный //джампер отсутствует//: пока кнопка нажата, соответствующий канал работает/включен. Отпускание кнопки прекращает работу/выключает.
• Фиксированный //джампер 1-2//: одно нажатие кнопки включает соответствующий канал; повторное нажатие той же кнопки выключает его.
• Блокировка //джампер 2-3//: одно нажатие кнопки включает соответствующий канал; нажатие другой кнопки выключает его и одновременно включает другой соответствующий канал.

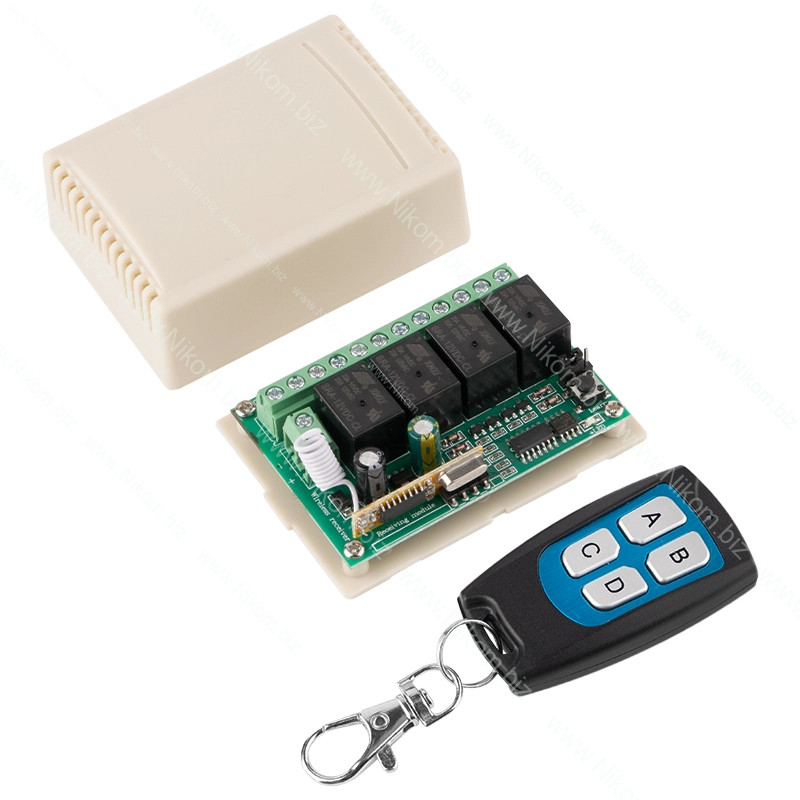

Для привязки пульта нужно один раз нажать кнопку "Learn", затем нажать любую кнопку на пульте дистанционного управления. Индикатор на приемнике трижды мигнет, сигнализируя о выполнении.

Для очистки привязки всех пультов нужно один раз нажать кнопку "Learn", затем нажать и удерживать кнопку "Learn" до тех пор, пока не загорится индикатор.

Технические характеристики

• напряжение питания модуля: DC 12 В;
• количество каналов: 4;
• нагрузка на канал: 20А/125VAC/14VDC;
• рабочая частота: 433 МГц;
• габаритный размер: 75х55х29 мм.
