Описание

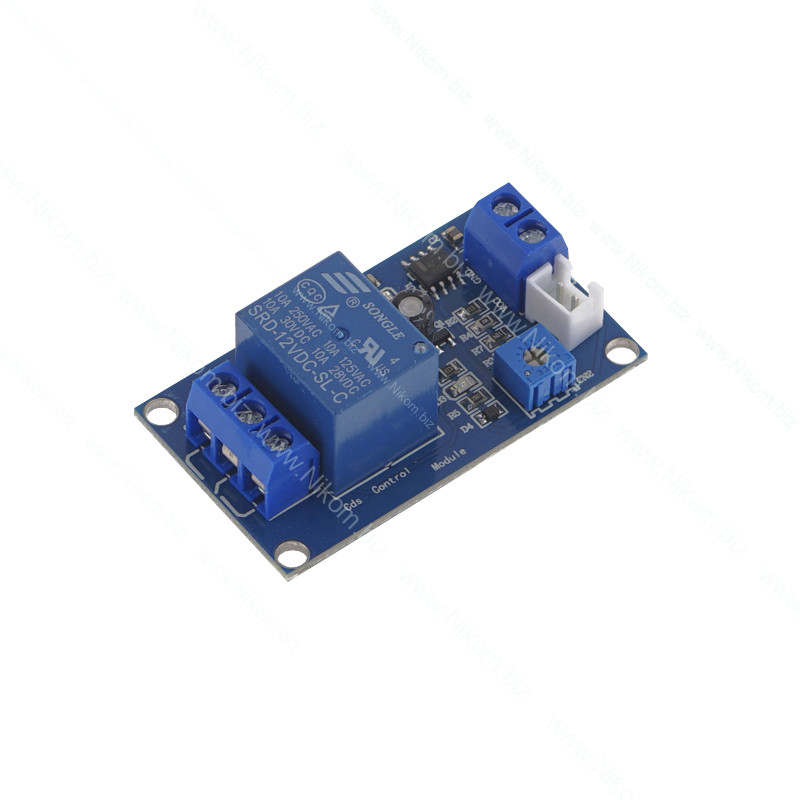

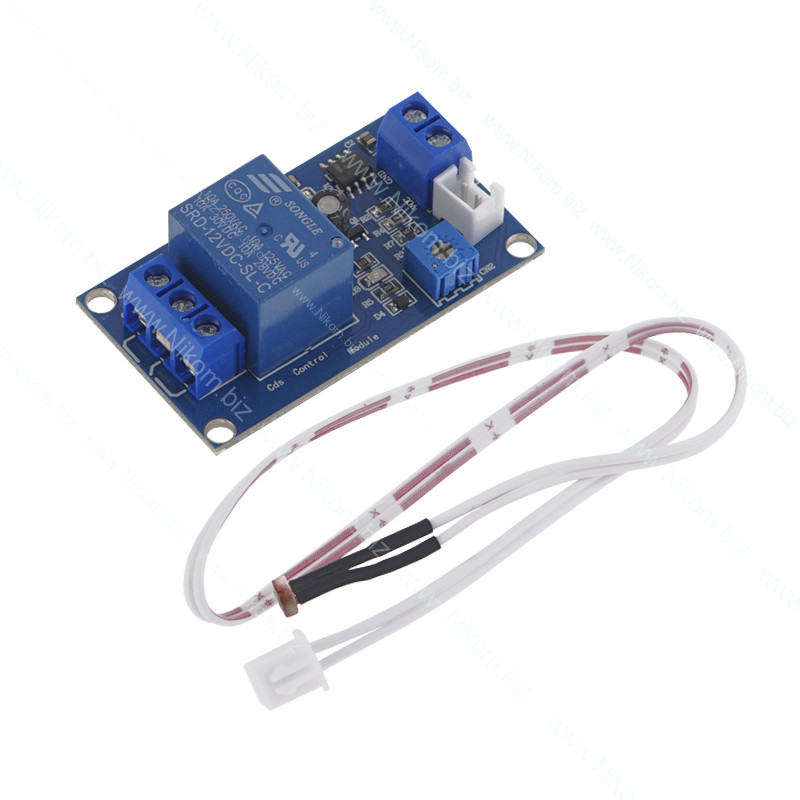

Данный модуль является модулем реле, переключение которого происходит при определенной интенсивности света. Текущий уровень интенсивности снимается при помощи фоторезистора. Порог срабатывания реле можно настроить при помощи подстроечного резистора, установленного на плату модуля.

Технические характеристики

• напряжение питания 12В DC;
• максимальный коммутируемый ток 10А;

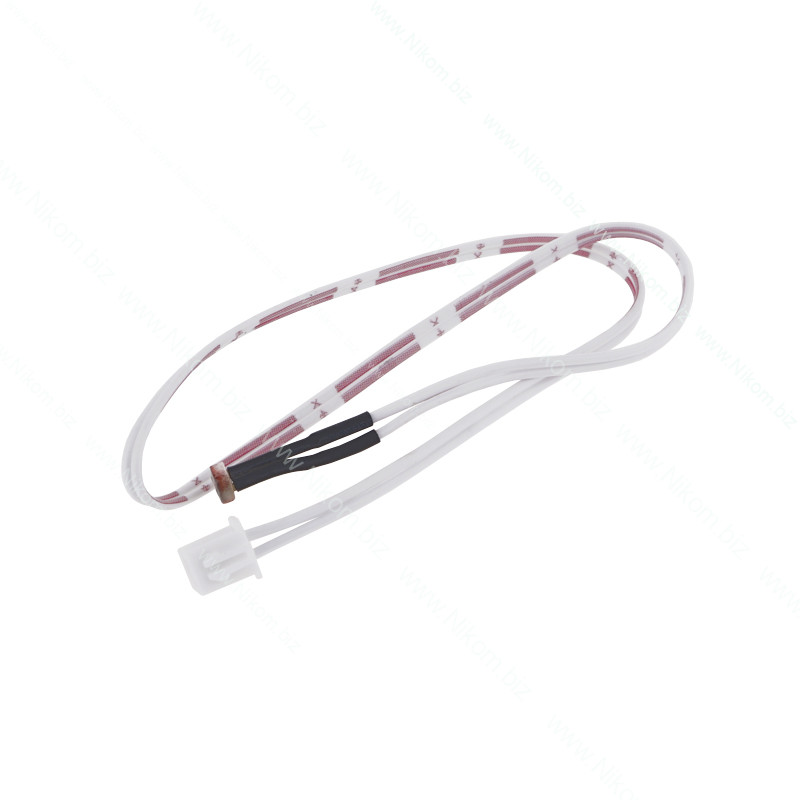

• длинна провода датчика 300мм;
• размер 55х30х18мм.

Особенности работы

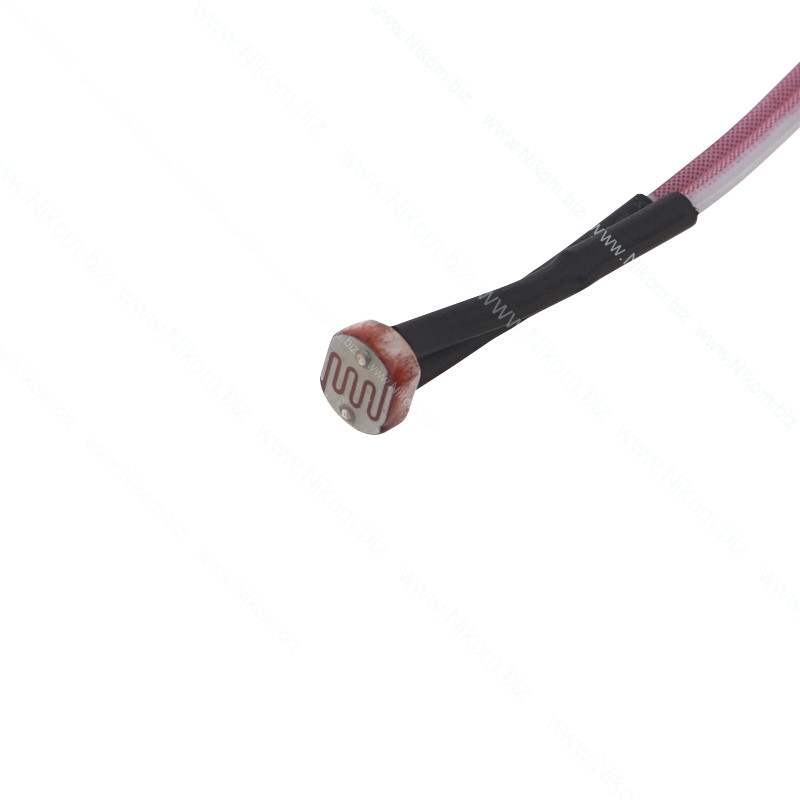

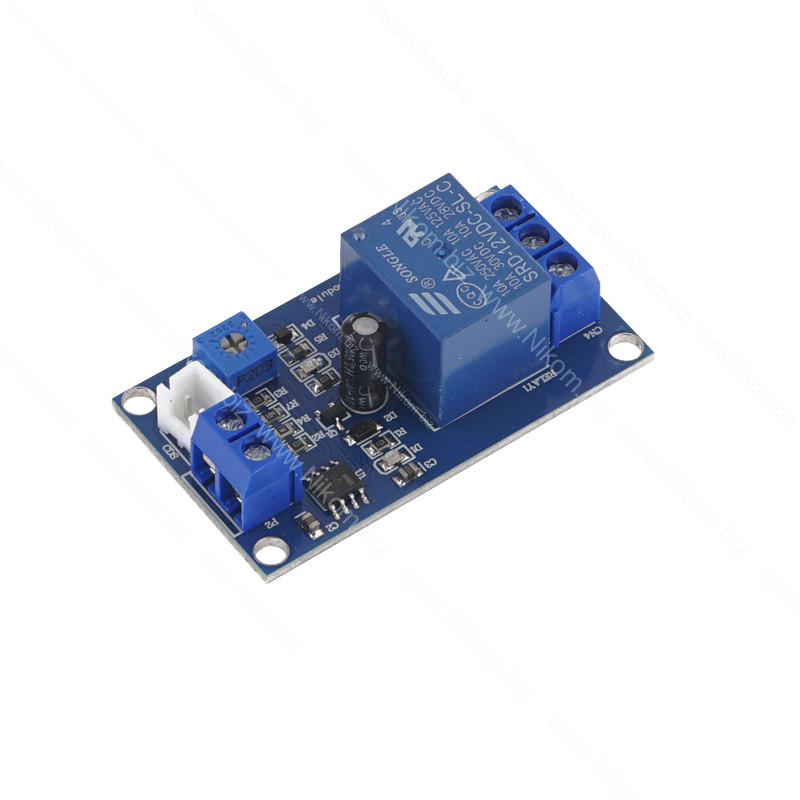

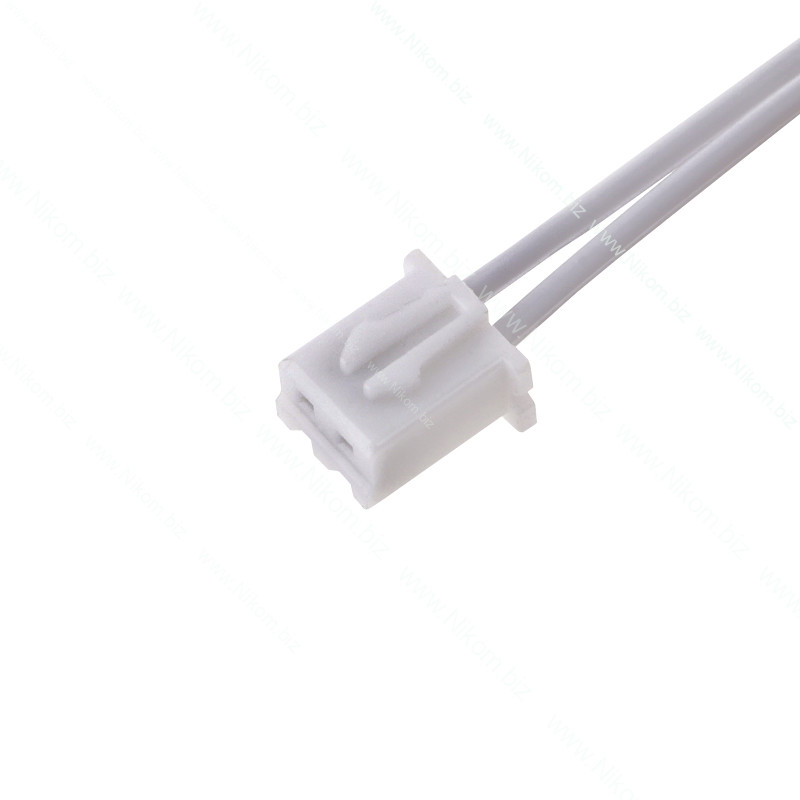

Фоторезистор подключается к модулю с помощью вывода COS. На плате модуля имеется 2 клеммника:

• J1: подключается питание реле;
• J2: подключается нагрузка.

Для индикации на плате присутствуют 2 светодиода:

• D1: сигнализирует о питании модуля;
• D2: загорается при превышении заданного порога чувствительности датчика.
