Описание

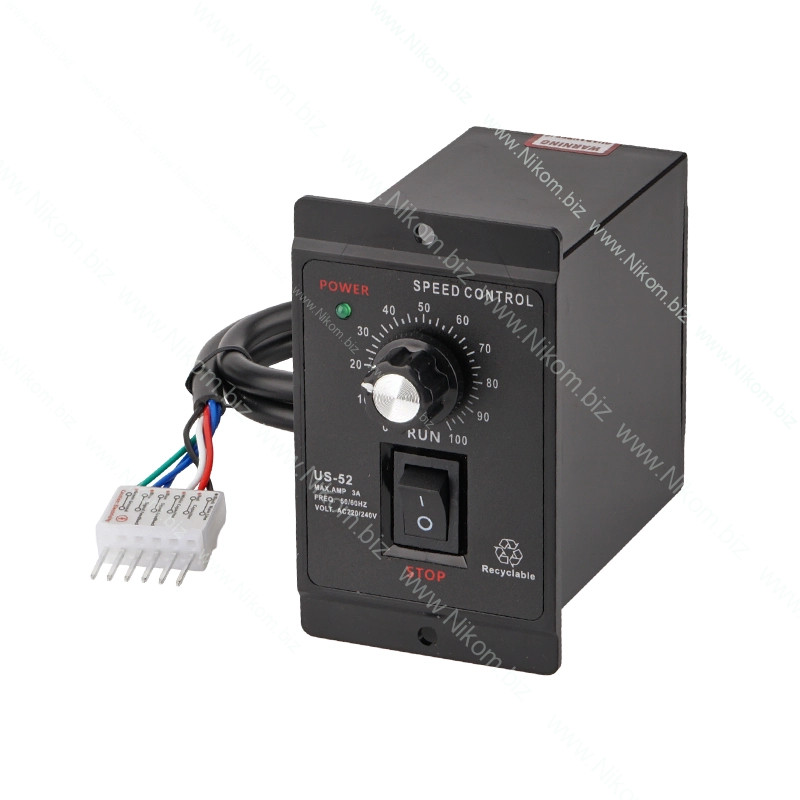

Регулятор скорости US-52 предназначен для управления оборотами асинхронных двигателей переменного тока с тахогенератором мощностью до 400 Вт при питании 220 В. Модуль обеспечивает ступенчатую регулировку скорости и поддержание стабильной работы под нагрузкой.

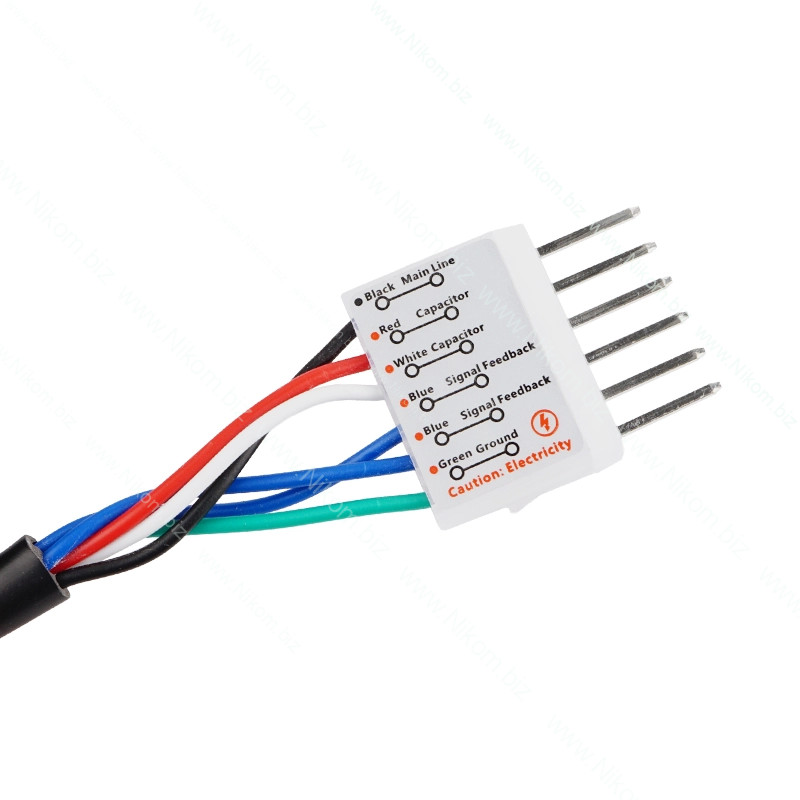

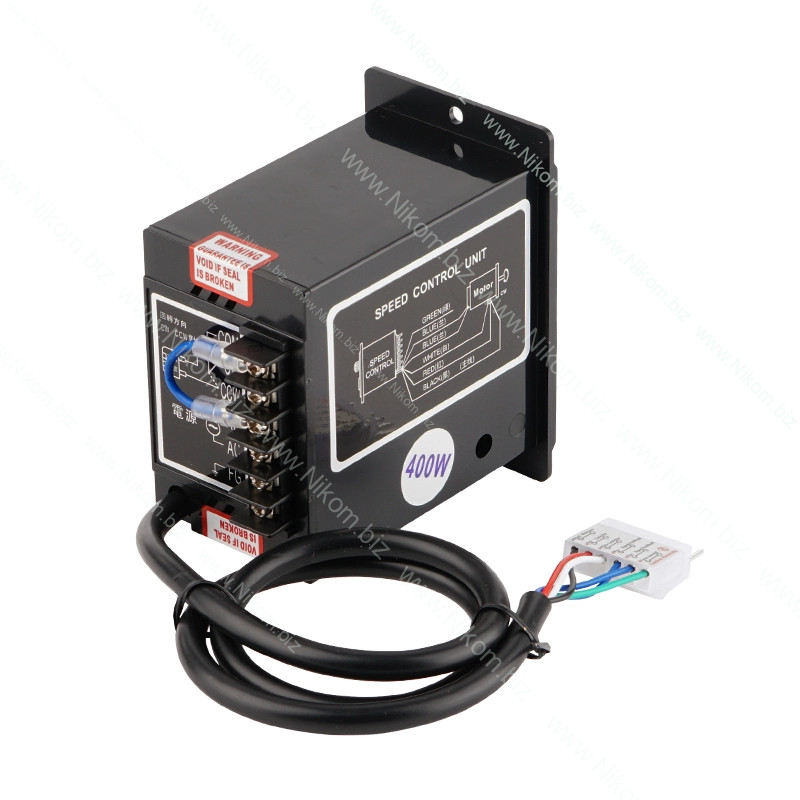

Распиновка контактов:
AC — подключение сети 220 В;
COM, CW, CCW — выбор направления вращения;
FG1 — заземление;
FG (синие провода) — подключение тахогенератора;
Motor (белый, зелёный, красный) — подключение двигателя.

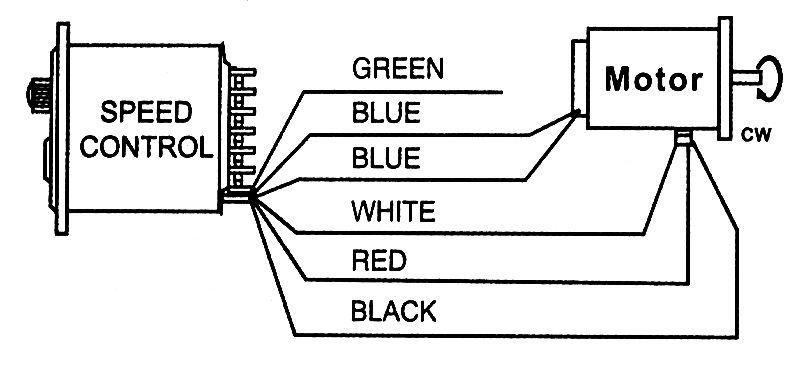

Способ подключения:
Подключить питание 220 В к клеммам AC;
Подключить двигатель к соответствующим проводам;
Подключить тахогенератор к синим проводам;
Задать направление вращения перемыканием COM+CW или COM+CCW.

Технические характеристики

• Питание: 220 В AC
• Максимальная мощность: до 400 Вт
• Количество уровней скорости: 9
• Длина кабеля: ~600 мм
• Монтажное отверстие: 80×53 мм
• Размер: 90×60×100 мм
• Вес: 231 г
• Материал корпуса: пластик

Функционал

• Регулировка скорости асинхронного двигателя
• Изменение направления вращения
• Индикация работы светодиодом
• Включение и выключение кнопкой
