АкцияМодуль драйвер шагового двигателя на TMC2208
Uп=5-36V, нагрузка не более 1.4А
на складе 8 шт.
в магазине 11 шт.
код: A529041
China
China

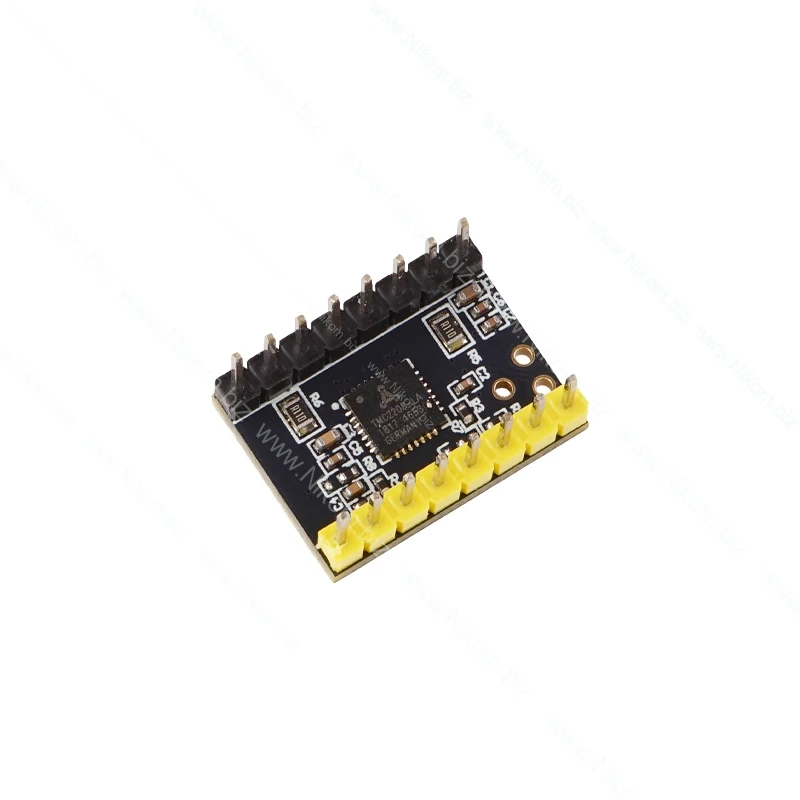

Модуль драйвер шагового двигателя на TMC2208
Uп=5-36V, нагрузка не более 1.4А
165.5 грн
код:
| Параметр | Значение |
|---|---|
| Тип пристрою | контролер крокового двигуна |
| Тип двигуна | кроковий |
| Кількість каналів | 1 |
| Напруга живлення двигуна, В | 6 - 28 |
| Максимальний струм, А | 1,4 |
| Тип керування | STEP-DIR |
| Напруга живлення логіки, В | 3,3 - 5 |
| Підтримка підключення до мікроконтролера | так |
| Наявність реверсу | так |
| Підтримка мікрокроку | так |
| Робочий ток, А | 1 |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Описание
Драйвер шагового двигателя TMC2208 предназначен для управления двухфазными шаговыми двигателями с напряжением 5–36 В и поддержкой микрошагов до 1/256 (с интерполяцией). Модуль обеспечивает ультратихую работу благодаря технологии StealthChop2 и совместим по сигналам с драйверами типа A4988.
Распиновка контактов:
VM — питание двигателя 5–36 В;
GND — общий провод;
VIO — питание логики 3,3–5 В;
STEP — импульсы шагов;
DIR — направление вращения;
EN — включение драйвера;
TX/RX — UART интерфейс;
MS1, MS2 — настройка режимов;
1A, 1B, 2A, 2B — подключение обмоток двигателя.
Способ подключения:
Подать питание двигателя на VM и GND;
Подать логическое питание на VIO;
Подключить обмотки двигателя к 1A, 1B, 2A, 2B;
Подключить сигналы STEP и DIR к контроллеру;
При необходимости подключить UART для настройки режимов работы.
Технические характеристики
- Напряжение питания двигателя: 5–36 В
- Напряжение логики: 3,3–5 В
- Ток без радиатора: до 1 А

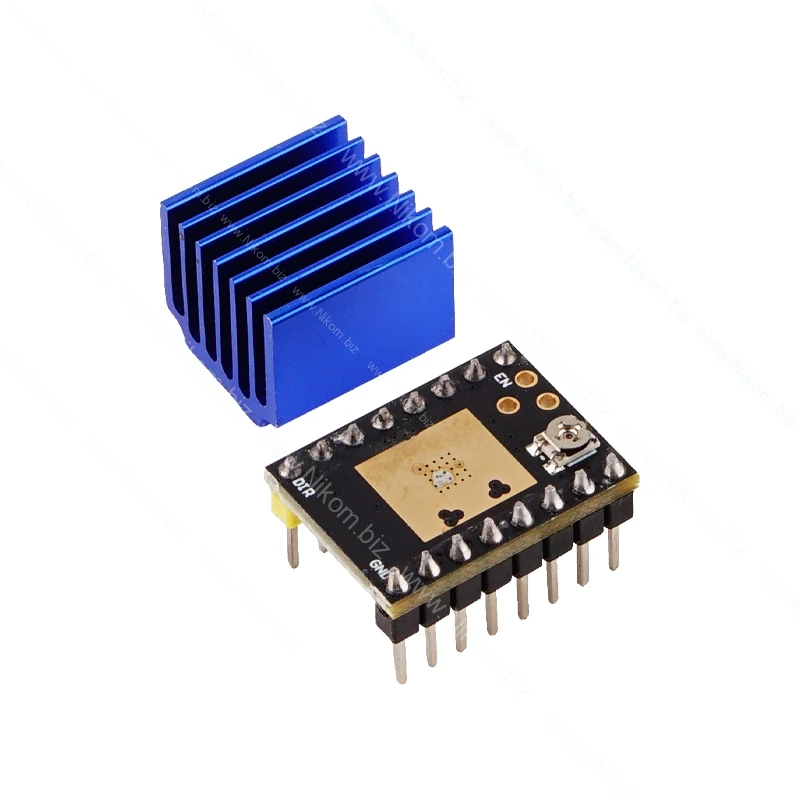

- Ток с радиатором: до 1,4 А
- Микрошаг: до 1/256 (с интерполяцией)
Функционал
- Тихое управление двигателем (StealthChop2)
- Интерполяция микрошагов для плавного движения
- Совместимость с интерфейсом A4988
- Настройка режимов через UART
