Описание

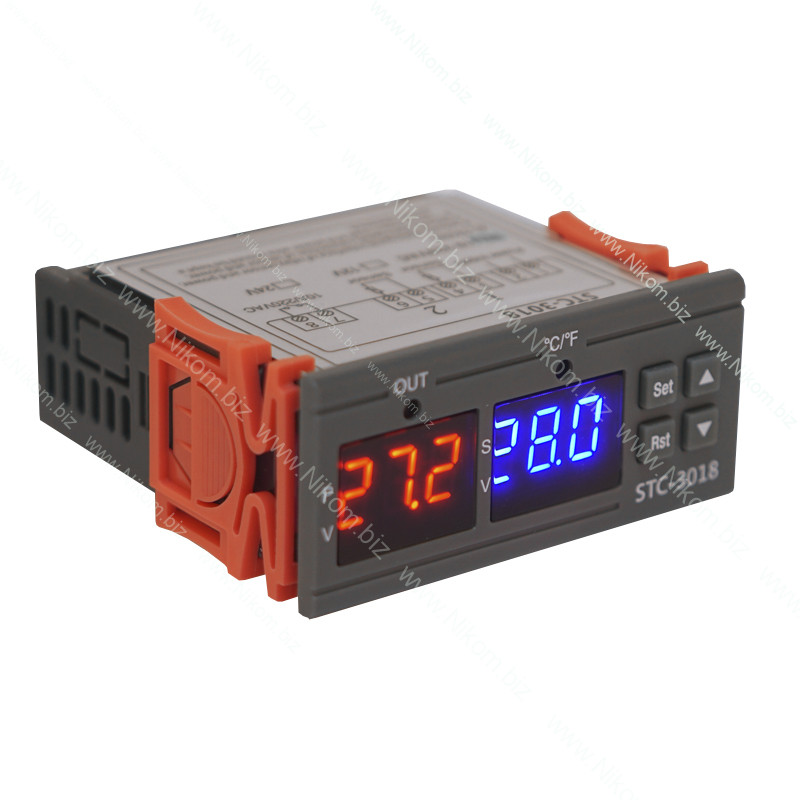

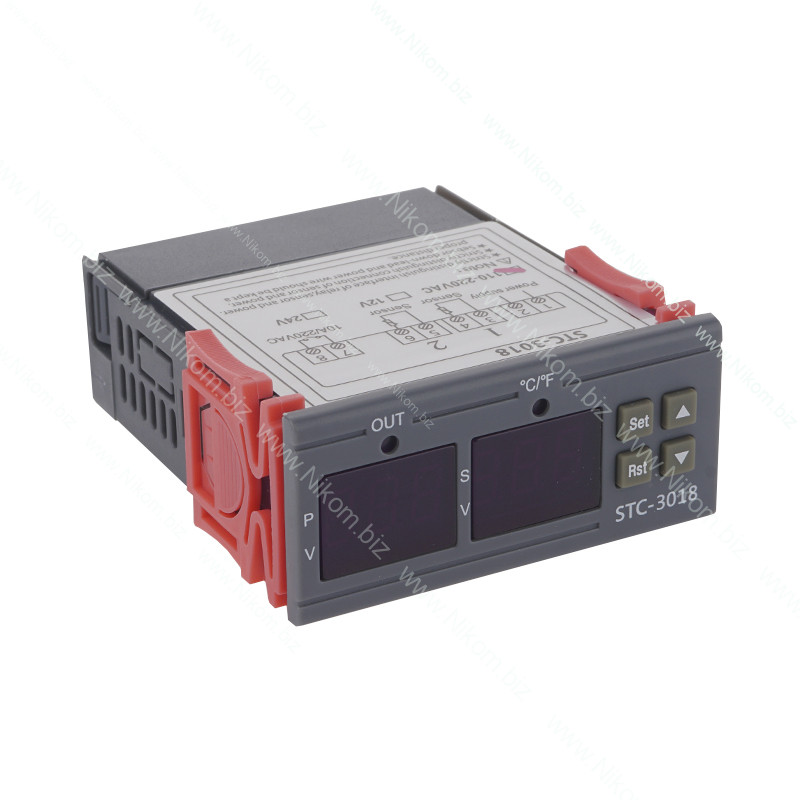

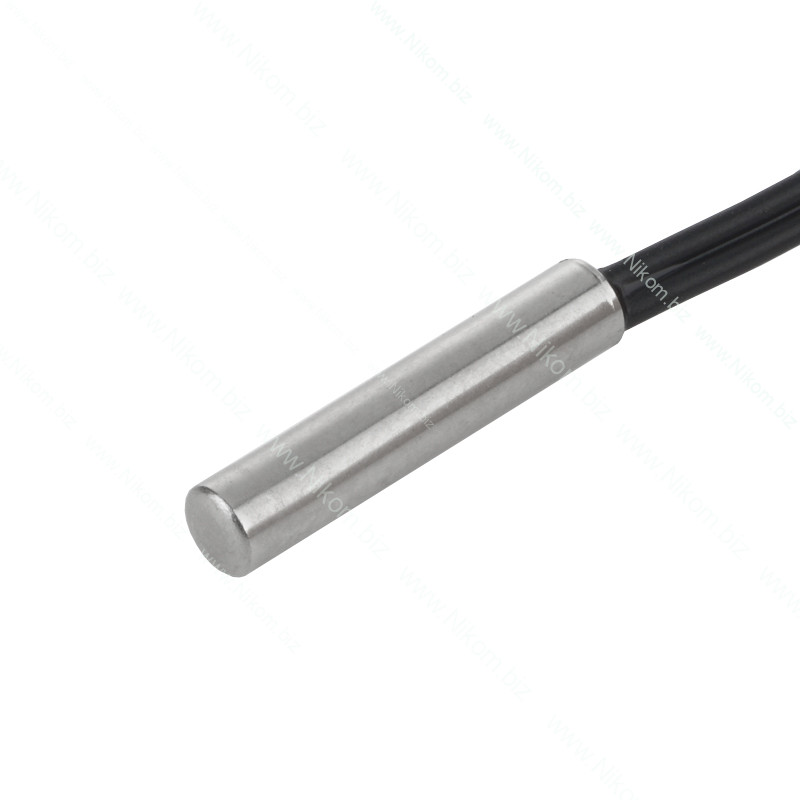

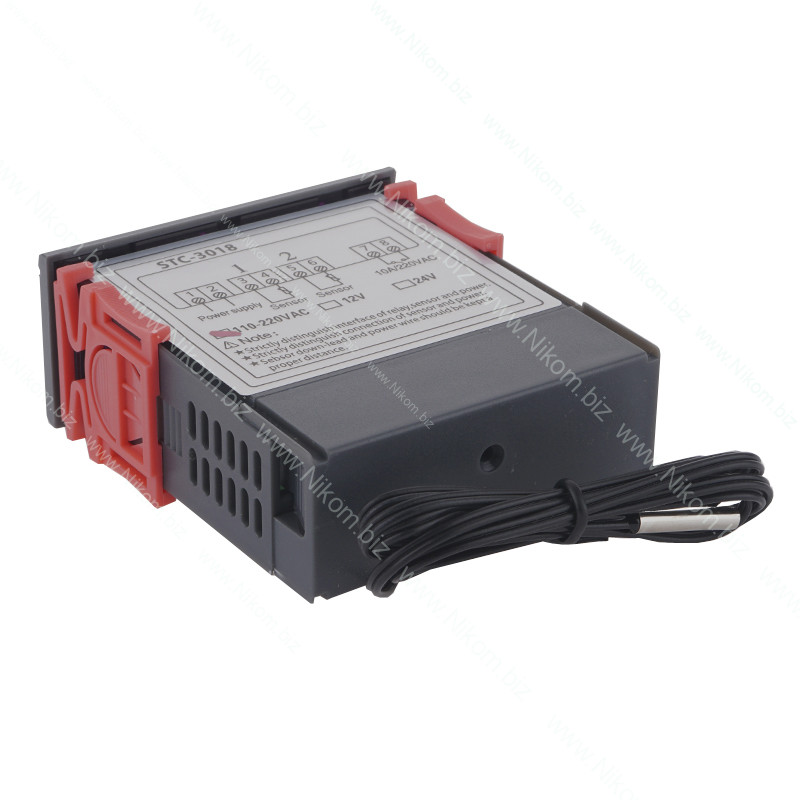

Данный модуль можно использовать в качестве управляющего элемента в ряде таких устройств, как инкубатор, дистиллятор, вентилятор либо любо любого другого устройства в основе работы которого лежит процесс нагрева или охлаждения. Для контроля температуры присутствует выносной водонепроницаемый датчик NTC. В качестве коммутирующего элемента используется электромагнитное реле 10 А/250 В переменного тока. Для визуализации настроек и текущей температуры датчика используются семисегментные индикаторы: красный - текущая температура, синий - поддерживаемая. Для индикации состояния реле используется используется светодиод "OUT".

Настройка устройства

Для установки поддерживаемой температуры необходимо произвести короткое нажатие на кнопку "SET", после чего изменение значения температуры производится при помощи кнопок "UP" и "DOWN".

При длительном нажатии кнопки "SET" устройство перейдет в режим настройки. В данном режиме производится настройка основных параметров терморегулятора. При помощи кнопок "UP" и "DOWN" необходимо выбрать нужный параметр, а затем произвести короткое нажатие кнопки "SET", чтоб перейти к его настройке. Настройка значения выбранного параметра производится при помощи кнопок "UP" и "DOWN".

Технические характеристики

• напряжение питания: 12 В;
• максимально допустимая нагрузка: 250 В 10 А;
• предел измерения температуры: -55..120 °С;
• точность измерения и контроля температуры: 0,2 °С;
• длинна провода выноса датчика: 1 м;

• потребляемая мощность: 3 Вт;
• габаритный размер: 75х34х85 мм;
• масса нетто: 90 г.
