Терморегулятор цифровой MH1210W AC220V
AC90-250V, -50°C..100°C, NTC 10кОм, Iout=10A (реле), выносной датчик 1 м
Описание

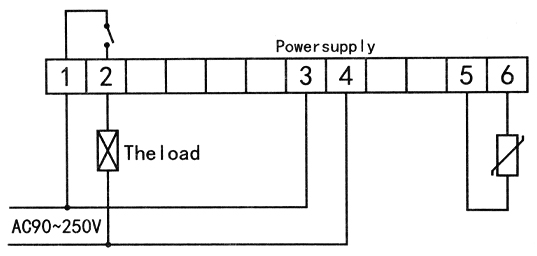

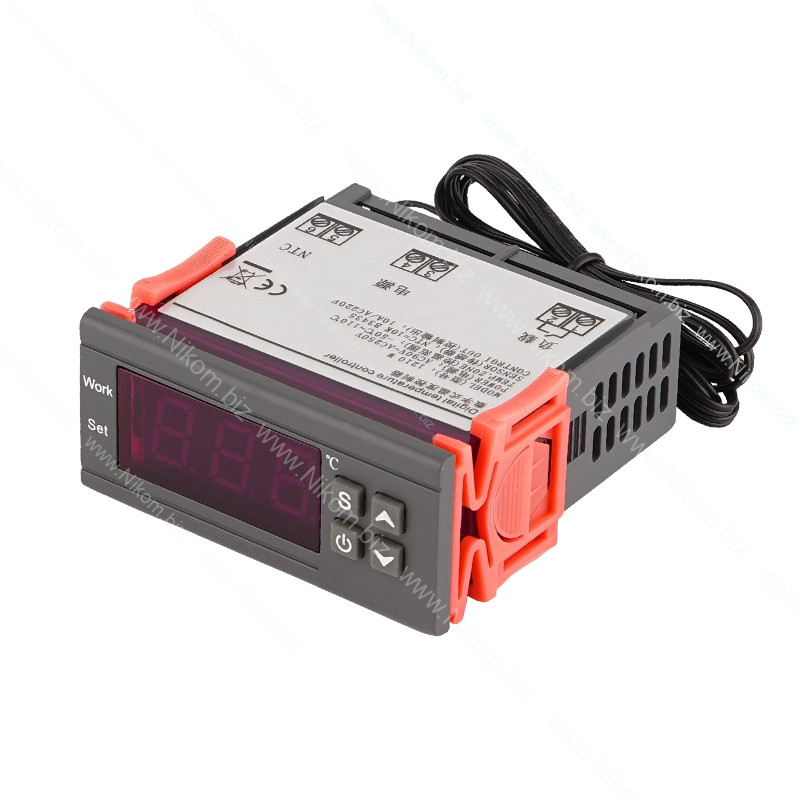

Данный цифровой терморегулятор (термостат) работает от источника переменного напряжения 220 В, и имеет возможность управлять нагревом либо же охлождением, в зависимости от того, для чего он используется. К колодке "3|4" подключается источник питания модуля, а к колодке "NTC" подключается датчик NTC на 10 кОм, идущий в комплекте. Клеммная колодка "1|2" предназначена для подключения управляемой нагрузки. Термостат имеет простое управление которое осуществляется с помощью 4 клавиш расположенных на лицнвой стороне. При долгом нажатии на клавишу "Питание", включается и выключается питание термостата, кнопка с обозначением "S" отвечает за установку нужного диапазона температуры срабатывания и востановления подключенного к терморегулятору прибора. С помощью кнопок "Вверх" и "Вниз" осуществляем регулировку, больше и меньше соответственно.
Програмирование
- Для того, чтобы войти в меню программирования нажмите и держите кнопку "S" (около 3 секунд). Вы войдете в меню основных настроек.
- Для изменения нажмите или . Переключение режимов кнопкой "S". Долгое нажатие "S" или если в течении 10 секунд ни одна кнопка не нажата произойдет запоминание и выход из меню.
Режимы работы
- HC (Heating/Сooling) — выбор режима «Нагрев» (Н) или «Охлаждение» (С). «Нагрев» - терморегулятором коммутируется ТЭН, Лампы и другие нагреватели. «Охлаждение» - кондиционер, компрессор морозильника, вентилятор и т.д.
- d (delta) — Гистерезис заданной температуры (по умолчанию 2°C).
- LS (Set Low limit) - ограничение нижней границы температурного диапазона.
- HS (Set High limit) — ограничение верхней границы температурного диапазона.
- PU - Отложенный старт - устанавливает задержку до следующего срабатывания реле от 0 до 90 минут.
- CA — (Temperature correction) — коррекция температуры в пределах ± 10*С.
- A7 (AT) — (Timing stop output) — работа по таймеру. Устанавливается время до 999 минут, после чего регулятор начинает работать, поочередно показывая текущую температуру и оставшееся время работы. По истечении времени, реле выключается, независимо от текущей температуры. Это значение не сохраняется в энергонезависимой памяти.
Характеристики
- Питание - 220 В переменного напряжения;
- Выход: реле - 10 А;
- Тип датчика - B3435;
- Измерительный вход - датчик NTC 10 K 0.5 %;
- Диапазон регулируемой температуры - от -50 до +110 °C;
- Точность измерения - 0,1 deg °C;
- Точность управления - 0,1 deg °C;
- Гистерезиса точность - 0,1 deg °C;
- Частота обновления - 0,5 секунд;
- Эксплуатационные требования - от -10 до +60 °C и влажности от 20% до 85%;
- Габариты - 86 x 75 x 35 мм;
- Вес Нетто - 100 г.;
- Вес Брутто - 120 г.
Комплектация

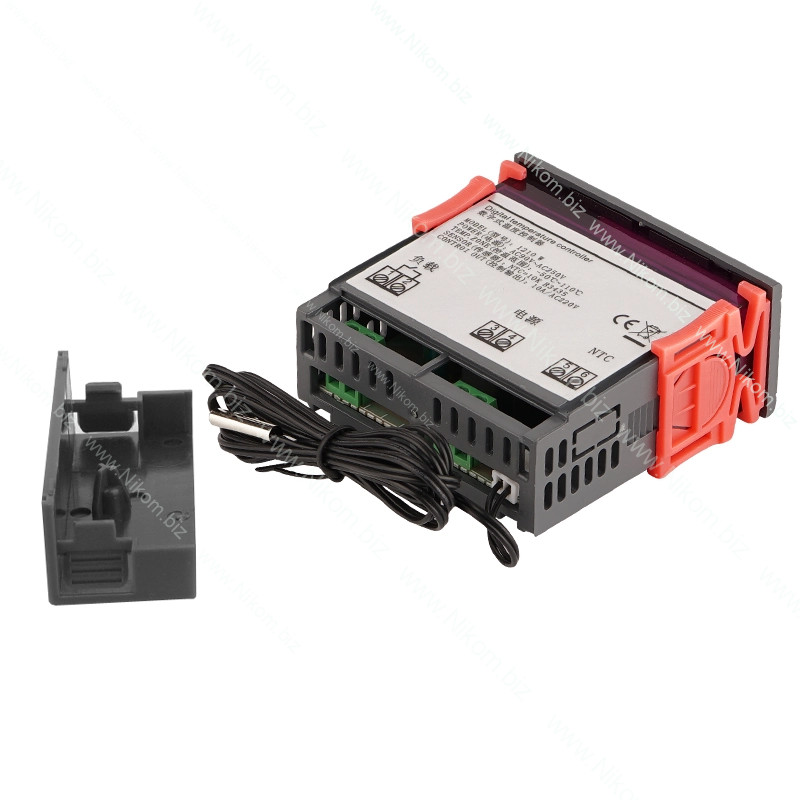

- Терморегулятор MH-1210 W - 1 шт.;

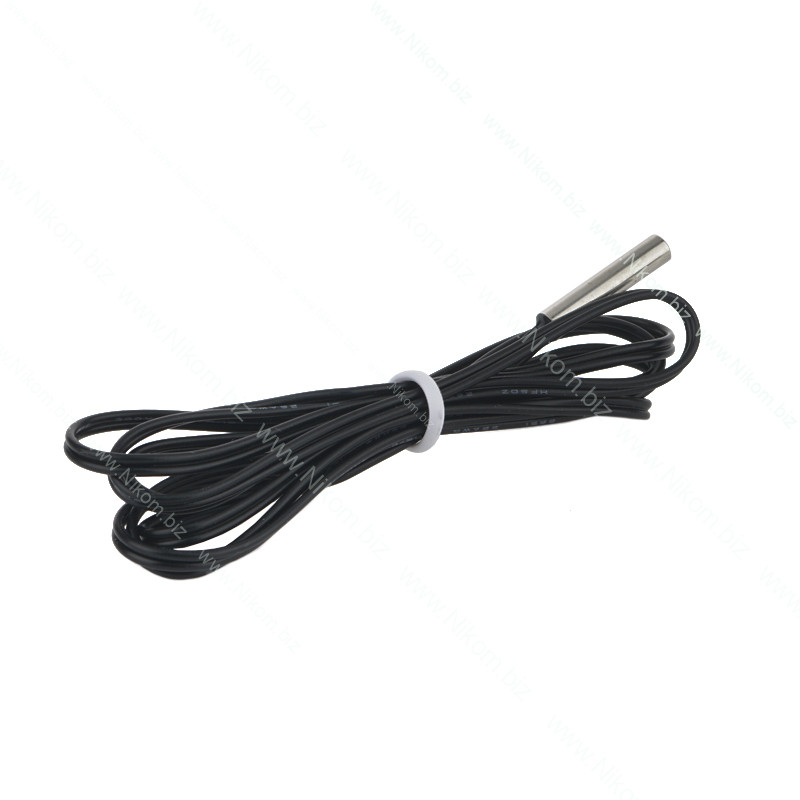

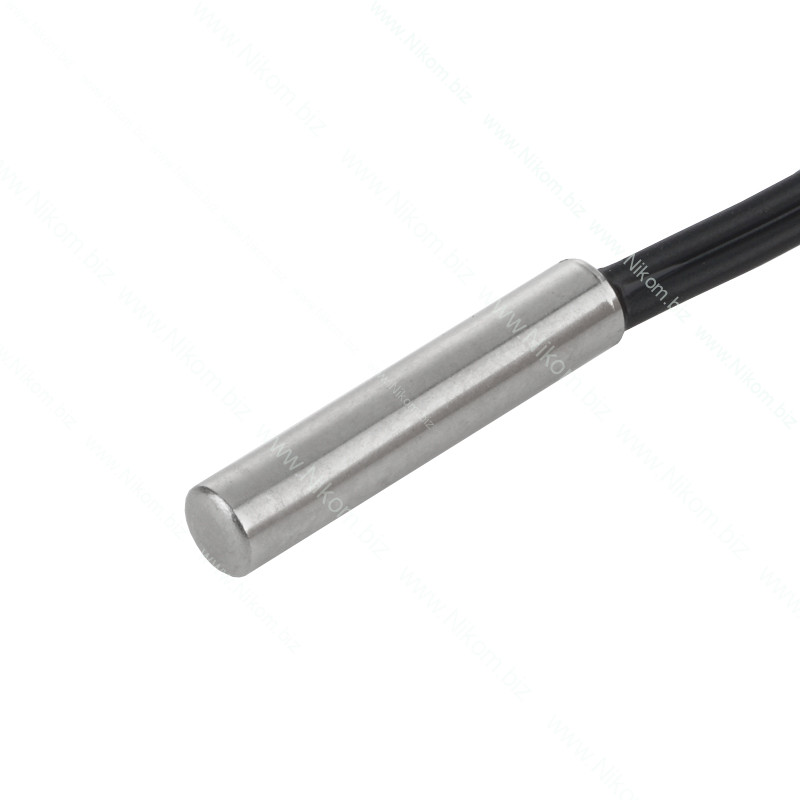

- Датчик NTC на 10 кОм - 1 шт.
