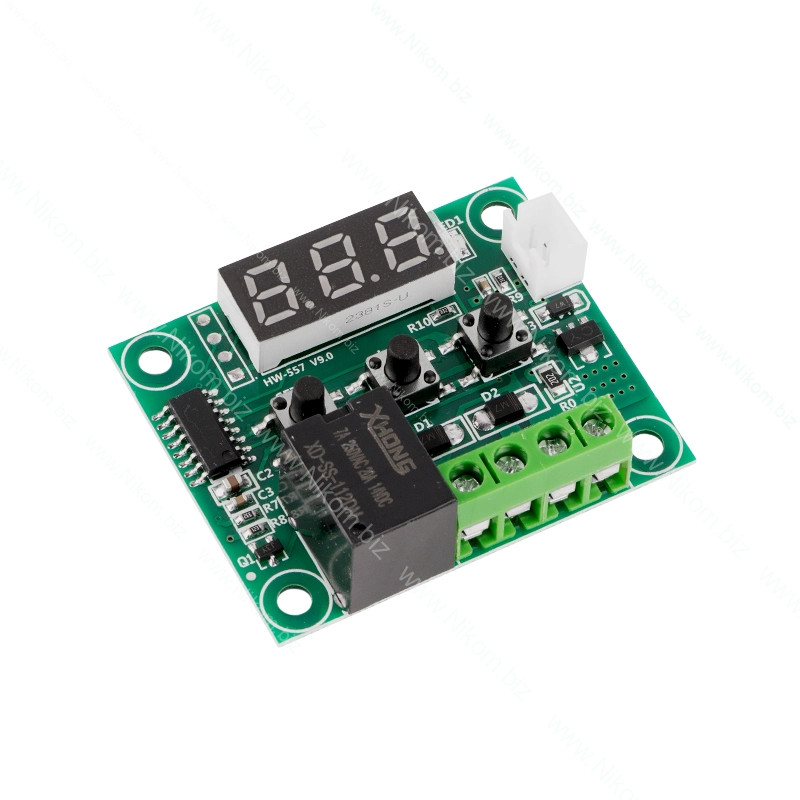

Модуль цифровой автоматический термостат W1209
49х40мм, питание 12в, упр. реле, цифр. индикатор. с термодатчиком -50 +110
113.5 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Описание
Программируемый термостат используеться для управления температурой в диапазоне от -50 до +110°C, как на нагрев, так и на охлаждение. Испоьзуеться в системах кондиционирования, отопления, охлаждения, инкубаторах.
Подключение модуля

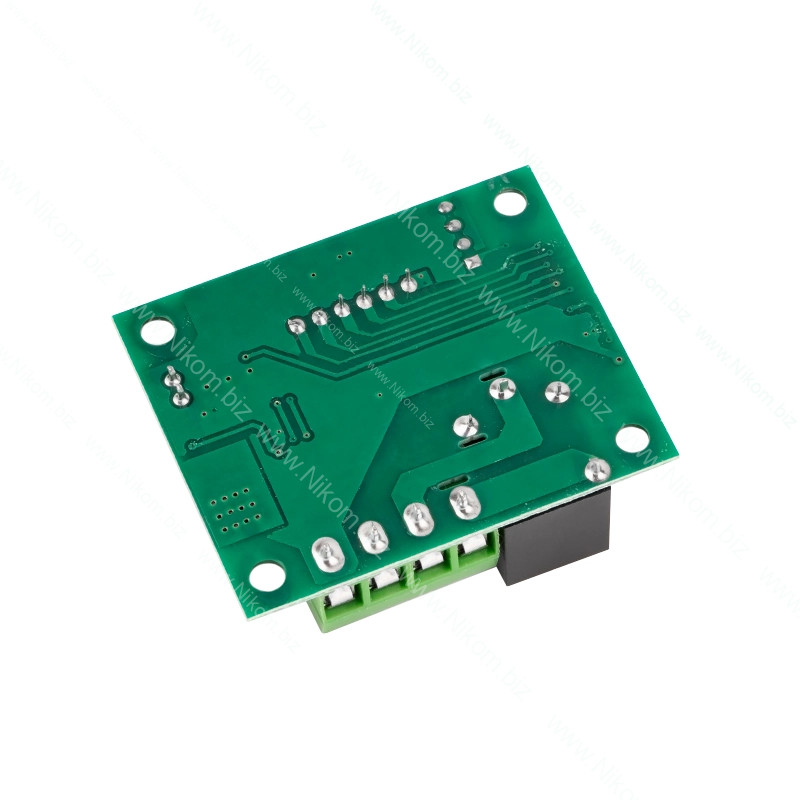

Для подключения питания и нагрузки на плате модуля предусмотрена клеммная колодка на четыре контакта:
- +12V - положительный поюс питания модуля;
- GND - общий провод;
- K0 и K1 - нагрузка(нагреватель), подключается в разрыв питания.

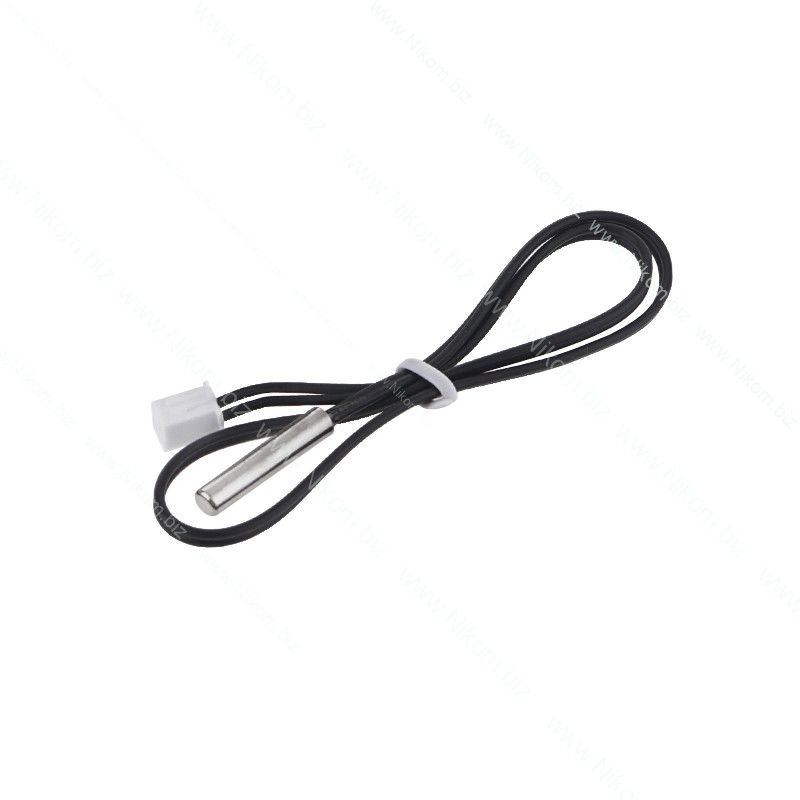

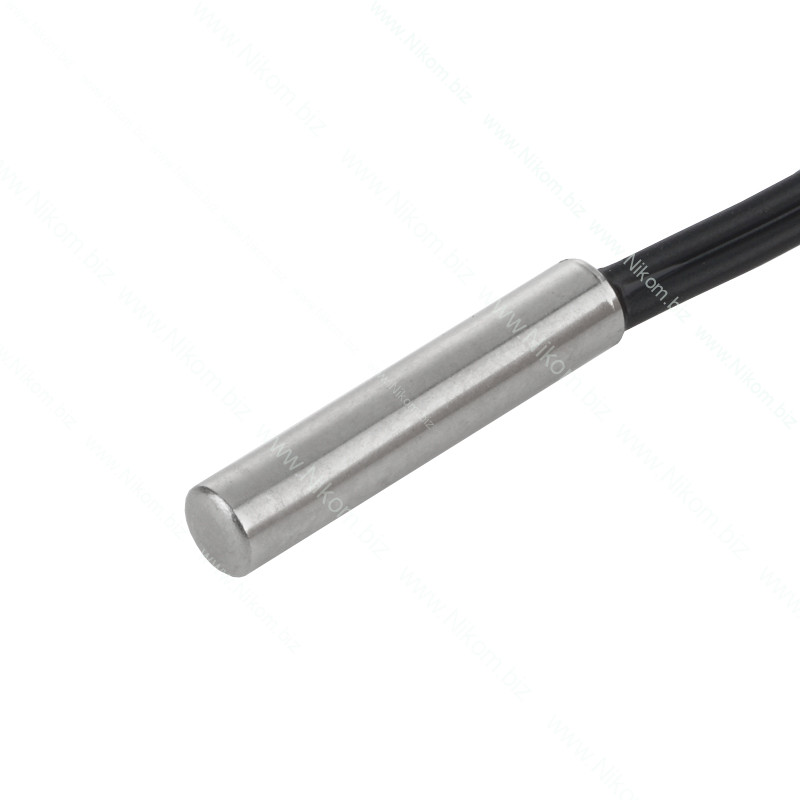

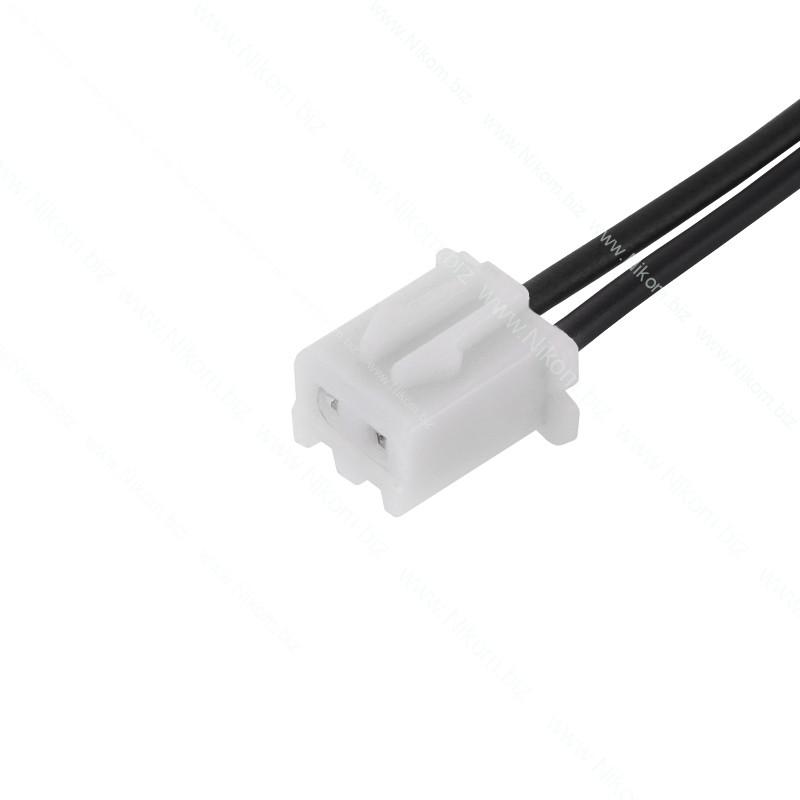

Для подключения датчика температуры на плате установлен двухконтактный разъем.
В начале работы нужно сбросить параметры до заводских (настройки по умолчанию). Для этого:
отключите питание;
нажмите и удерживайте кнопки «+» и «-»;
подайте питание на терморегулятор, на LED дисплее появится надпись «888», после чего отобразится текущая температура.
Если нажать на кнопку "SET" и удерживать более 5 секунд, то термостат переходит в режим настроек. Доступны следующие настройки:
- P0 - выбор нагревателя или охладителя;
- P1 - гистерезис (0,1..15°C, по умолчанию 2°C);
- P2 - задание верхнего рабочего предела температуры (по умолчанию 110°C);
- P3 - задание нижнего рабочего предела температуры (по умолчанию -50°C)
- P4 - коррекция температуры (-7..+7°C, по умолчанию 0);
- P5 - задержка включения/выключения реле (0..10с, по умолчанию 0);
- P6 - сигнал аварийного превышения температуры (0..+110°C, по умолчанию выключен).
Технические характеристики
- температурный диапазон -50..110°C;
- разрешение 0,1°C(на участке -9,9..99,9°C), 1°C(на других участках);
- точность гистерезиса 0,1C;
- частота обновления 0,5с;
- напряжение питания DC 12В;
- максимальный ток нагрузки(через реле) 7А;
- размер 48х40х16мм.
