Описание

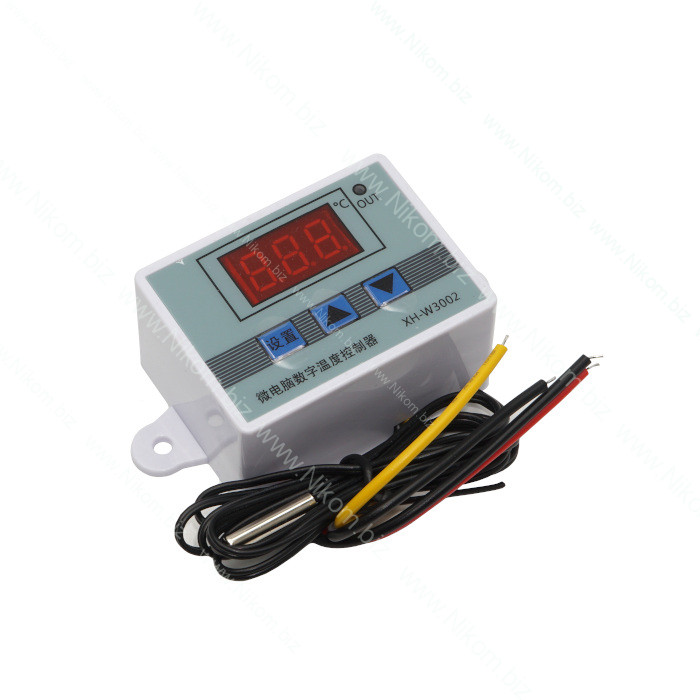

Данный терморегулятор предназначен для поддержания и контроля температуры. Модуль имеет цифровой дисплей для индикации температуры, а также три кнопки для настройки режима работы:

• SET - крайняя левая кнопка, позволяет войти в режим настроек;
• пара кнопок "вверх" и "вниз" - предназначена для ввода настроек.

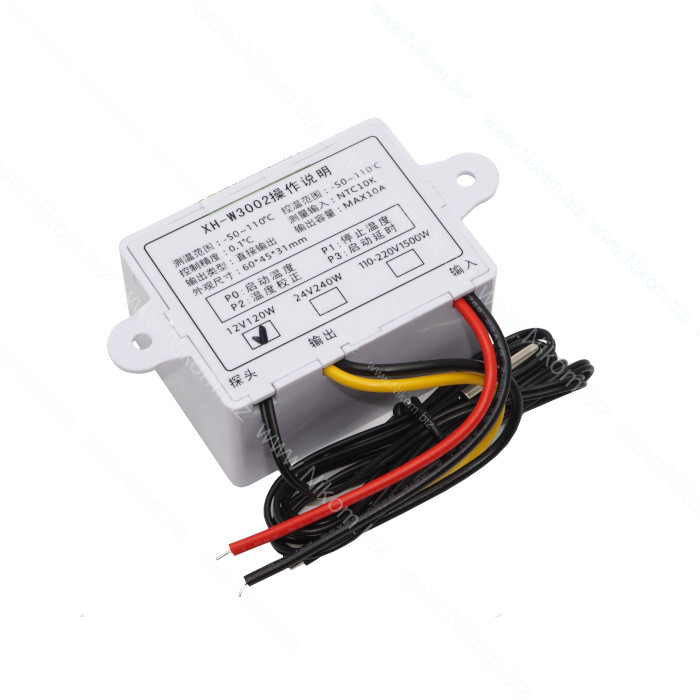

Для подключения устройства к источнику питания и нагрузке используются две пары проводов:

• красный и черный - питание устройства, где красный - положительный полюс, а черный - "земля" питания;
• желтый и черный - нагрузка, где черный - общий провод.


Для начала настройки устройства необходимо нажать кнопку SET. После чего устройство перейдет в режим выбора настраиваемого параметра. Переключение между параметрами осуществляется при помощи кнопок "вверх" и "вниз". Всего возможно изменить четыре следующих параметра:

• P0 - нижний предел установки температуры;
• P1 - верхний предел установки температуры;
• P2 - калибровка датчика в пределах -10..+10 °C;
• P3 - задержка выключения реле в пределах 0..10 мин.

Для настройки выбранного параметра необходимо повторно нажать кнопку SET, после чего при помощи кнопок "вверх" и "вниз" можно настроить требуемое числовое значение параметра.

Для сброса настроек к заводским необходимо проделать следующие действия:

• отключить питание устройства;
• зажать одновременно кнопки "вверх" и "вниз";
• включить питание устройства.

В случае успеха, на экране устройства отобразится системное сообщение "888".

При возникновении ошибок устройства может вывести следующие системные сообщения:

• LLL - термодатчик не подключен;

• HHH - температура превысила или принизила допустимый предел;

• --- - сработала защита от перегрева.

Технические характеристики

• напряжение питания: 12 В;
• максимальный ток нагрузки: 10 А;
• диапазон измеряемых температур: -50..110 °C;
• диапазон рабочих температур: -10..60 °C;
• точность измерения температуры ±0,2 °C;
• интервал обновления показаний: 0,5 с;
• габаритный размер(без учета креплений): 60х45х31 мм;
• масса нетто: 50 г.
