Описание

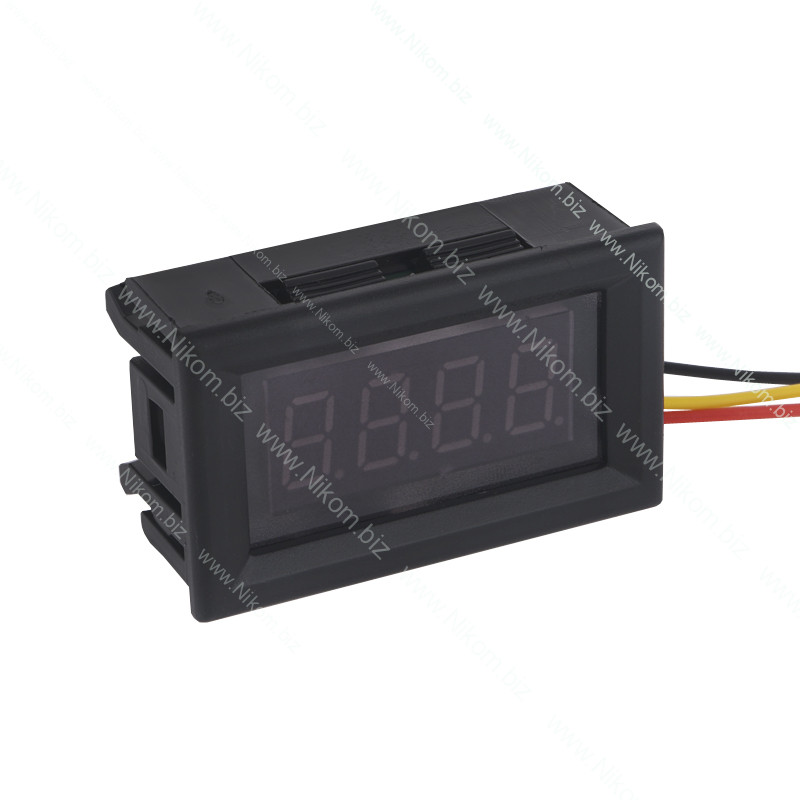

Данный прибор предназначен для контроля количества оборотов и уровня напряжения бортовых систем средств передвижения с 1..8 цилиндровыми двигателями. Для монтажа модуля в приборную панель предусмотрен пластиковый корпус с защелками. Для отображения информации используется яркий красный сегментный индикатор на четыре знакоместа.

При при слишком низком(менее 11 В)или слишком высоком(более 15 В) напряжении системы, отображаемое значение будет мигать, предупреждая пользователя.

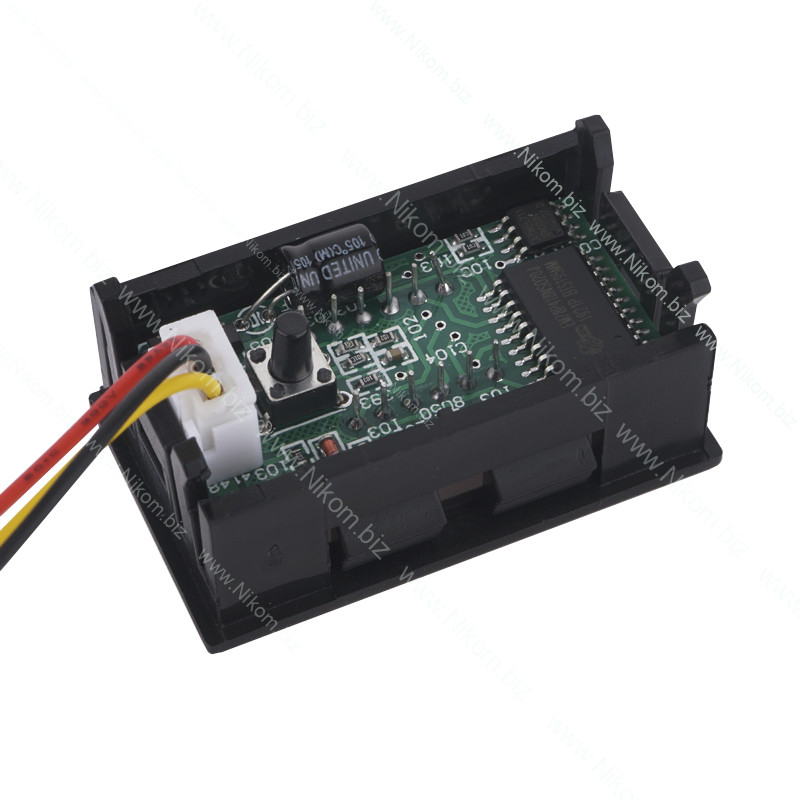

Для перехода в режим настройки необходимо зажать и удерживать в течении пяти секунд тактовую кнопку, установленную с обратной стороны модуля. Далее, при помощи коротких нажатий на кнопку, можно переключить количество цилиндров в пределах 1..8. Для выхода из режима настройки, необходимо повторно зажать кнопку на пять секунд.

Подключение модуля

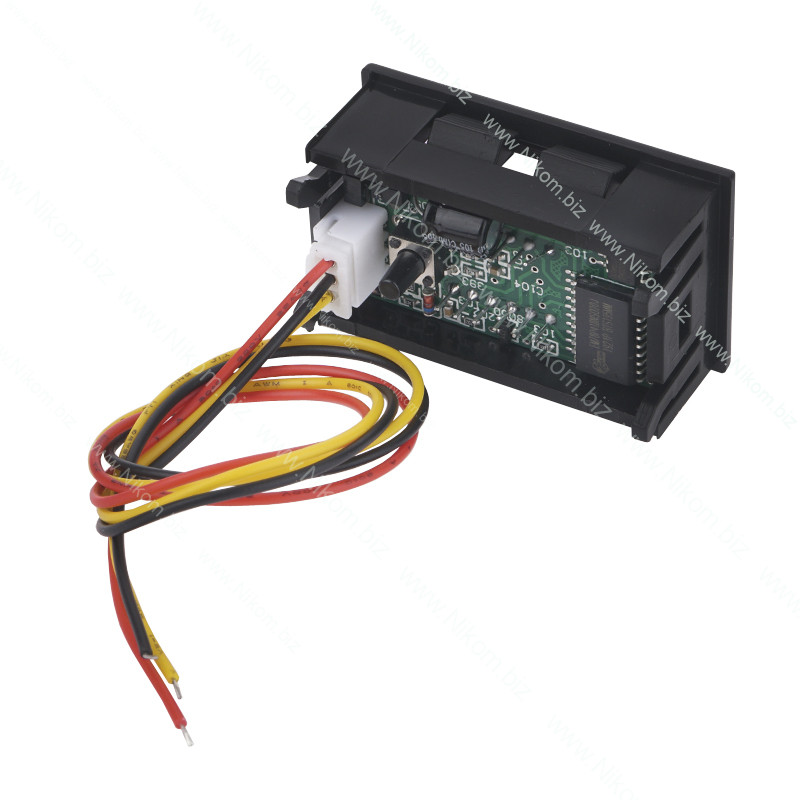

Для подключения модуля предусмотрены следующие провода:

• красный - положительный полюс аккумулятора;
• черный - отрицательный полюс аккумулятора;
• желтый - сигнальный провод.

Сигнальный провод можно подключить следующим образом:

• выходной провод оборотов автомобиля;
• выходной провод зажигания;
• входной провод зажигания;
• вход катушки зажигания.

Важно! Сигнальный провод необходимо подключать к разъему или тригерным линиям. При снятии сигнала с катушки подключать сигнальный провод напрямую нельзя. Необходимо просто примотать его рядом.

Технические характеристики

• диапазон рабочего напряжения: 8..17 В;
• потребляемый ток: до 50 мА;
• диапазон измерения количества оборотов: 100-31800 об./мин;
• точность измерения количества оборотов: ±30 об./мин;
• точность измерения напряжения: ±0,1 В;
• посадочное место: 45х27 мм;
• габаритный размер: 48х29х22 мм;
• масса нетто: 17 г.
