Описание

Данный модуль способен подсчитывать импульсы с частотой до 20 Гц (до 20 импульсов в секунду), что в сочетании с магнитным датчиком, входящим в комплект, делает этот модуль удачным решением для простого счетчика оборотов или подобных устройств. Для этого необходимо закрепить магнит на колесе или валу и установить напротив него магнитный датчик.

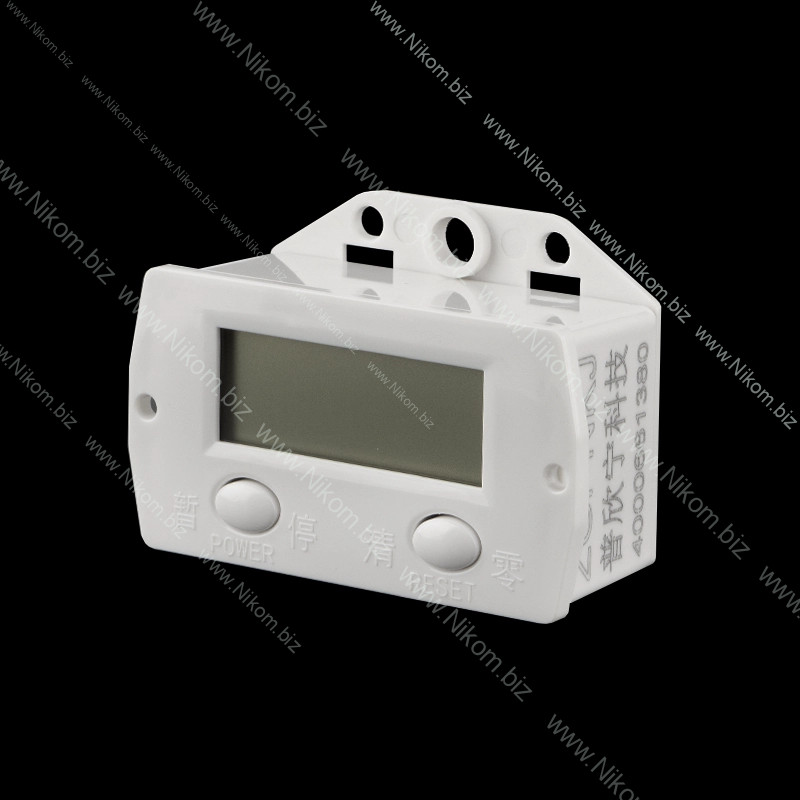

Для крепления модуля предусмотрен кронштейн. В качестве элемента питания используется батарейка типа AA 1,5 В. Для отображения количества оборотов используется LCD дисплей на пять символов, что позволяет вести подсчеты в пределах 0..99999 импульсов. Для управления модулем на передней панели расположена пара кнопок:

• POWER – включение модуля;
• RESET – сброс измерений.

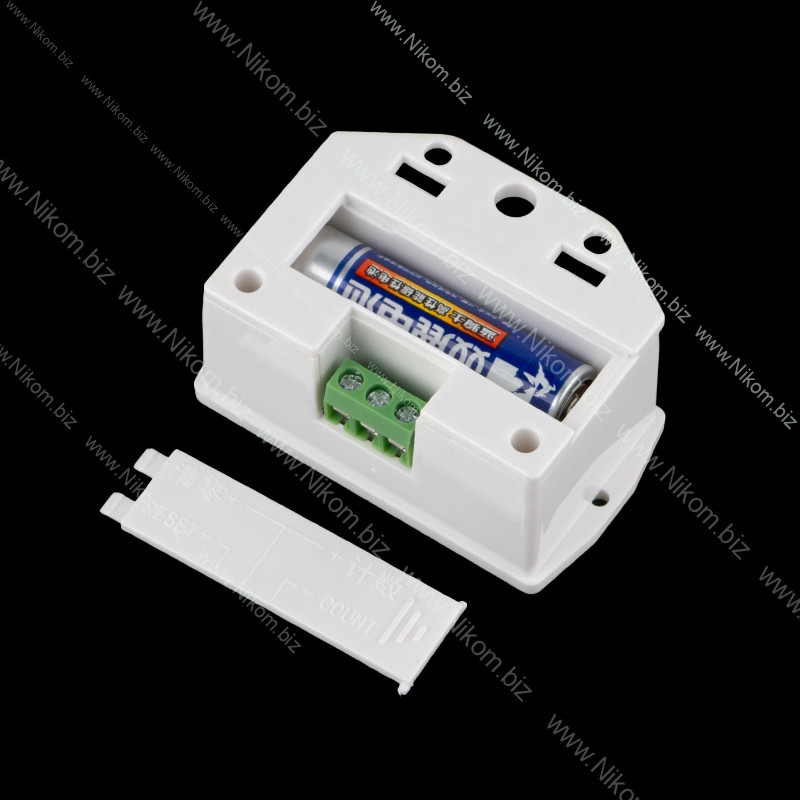

На задней стенке корпуса модуля расположены три винтовых зажима:

• RESET;
• общий плюс;
• COUNT.

Подключение:

• пара RESET и плюс – позволяет продублировать кнопку сброса измерений;
• пара COUNT и плюс – для подключения магнитного датчика.

Технические характеристики

• элемент питания: батарейка типа AA 1,5V;
• диапазон измерений: 0..99999 импульсов;
• габаритные размеры модуля (без учета кронштейна): 68х45х30 мм;
• длина провода датчика: 1 м;
• масса нетто модуля: 75 г;
• масса нетто датчика (с учетом провода): 25 г.

Комплектация

• модуль-счетчик импульсов – 1 шт;

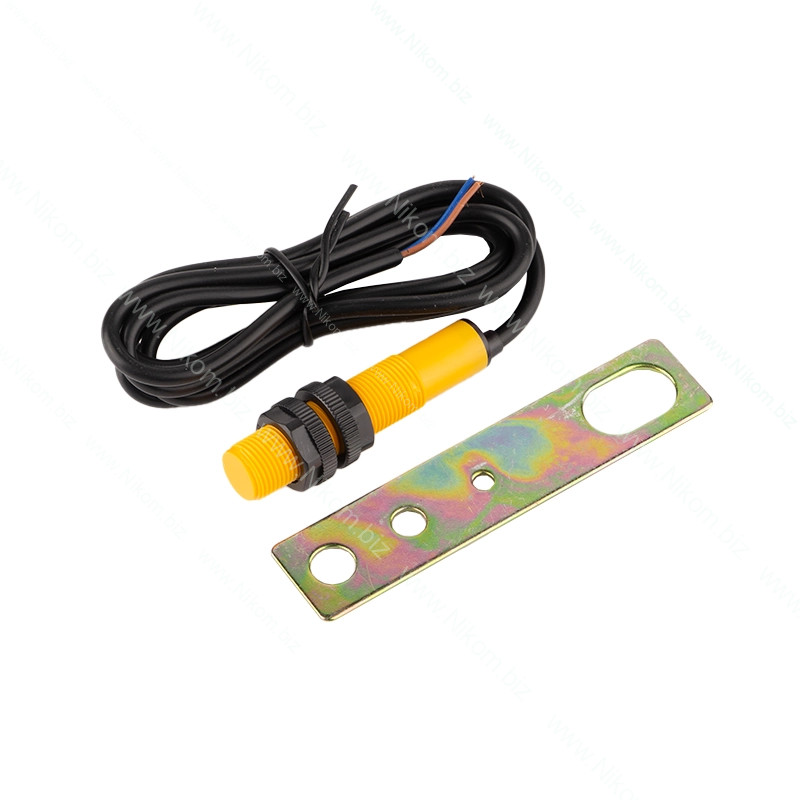

• выносной магнитный датчик – 1 шт;
• кронштейн – 1 шт;
• магнит D12х3 мм – 1 шт;
• батарейка типа AA – 1 шт.
