Технические характеристики

• Входное напряжение: DC10-60V
• Входной ток: при входном напряжении 10-30V - максимальный ток 30А; при 31-60V - максимальный ток 25А
• Ток покоя: 15 мА (при 12 В; с увеличением напряжения повышается до 20 В)
• Выходное напряжение: 12-90 В
• Выходной ток: 20А MAX, (при токе более 15А требуется дополнительное охлаждение)
• Диапазон постоянного тока: 0,8-20 А (+/-0,3 А)
• Защита от низкого заряда батареи: регулируется 8-50 В, тип самовосстановления
• Рабочая температура: -40~+85 градусов
• Рабочая частота: 150 кГц
• КПД: 92%-97%
• Защита от перегрузки по входному току: 35 А, срабатывает автоматическая защита
• Защита от короткого замыкания: входной предохранитель 30 A, двойная защита от короткого замыкания
• Способ подключения: клеммная колодка
• Вес: 490 грамм

Инструкция по настройке

Настройка выходного напряжения:

• Подключите источник питания без нагрузки.

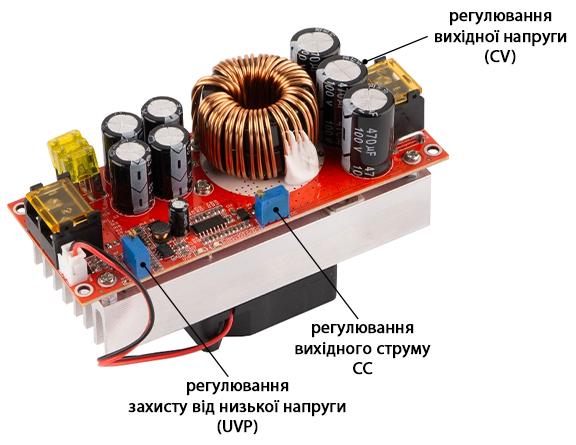

• Используйте крестовую отвертку для регулировки потенциометра «V-ADJ (CV)» (см. маркировку на плате).
• Вращение по часовой стрелке – увеличение напряжения.
• Вращение против часовой стрелки – уменьшение напряжения.
• Из-за высокой емкости выходных конденсаторов при понижении напряжения реакция может быть замедленной.

Настройка выходного тока:

• Полностью выкрутите потенциометр «CC A-ADJ» против часовой стрелки (примерно 30 оборотов) для установки минимального тока.
• Подключите нагрузку (аккумулятор, светодиоды и др.).
• Плавно вращайте «CC A-ADJ» по часовой стрелке, пока не достигнете желаемого значения тока.
• При использовании для зарядки аккумуляторов настройку необходимо проводить на полностью разряженном аккумуляторе.
• Запрещено регулировать ток путем короткого замыкания выхода.

Настройка защиты от низкого напряжения:

Функция предотвращает переразряд аккумулятора и защищает модуль питания.

Метод 1:

• Подайте на вход 10 В (для 12 В аккумулятора).
• Используйте отвертку для регулировки потенциометра «RV1 (UVP)».
• Вращение по часовой стрелке – повышение порога защиты.
• Вращение против часовой стрелки – понижение порога защиты.
• Настройка завершена, когда загорится индикатор «UVLO».

Метод 2:

• Подключите аккумулятор или блок питания.
• Если «UVLO» выключен, крутите «RV1 (UVP)» против часовой до включения, затем поверните на два оборота по часовой.
• Если «UVLO» включен, крутите «RV1 (UVP)» по часовой до выключения, затем поверните на два оборота против часовой.
• Диапазон регулировки защиты: 8–45 В.
