АкцияПреобразователь DC-DC понижающий 0,8-17V, 3A
20x11x5мм, Uin=4,5-24В, Uout=0,8-17В настраиваемое, либо фиксированное
на складе 31 шт.
в магазине 23 шт.
код: A431038

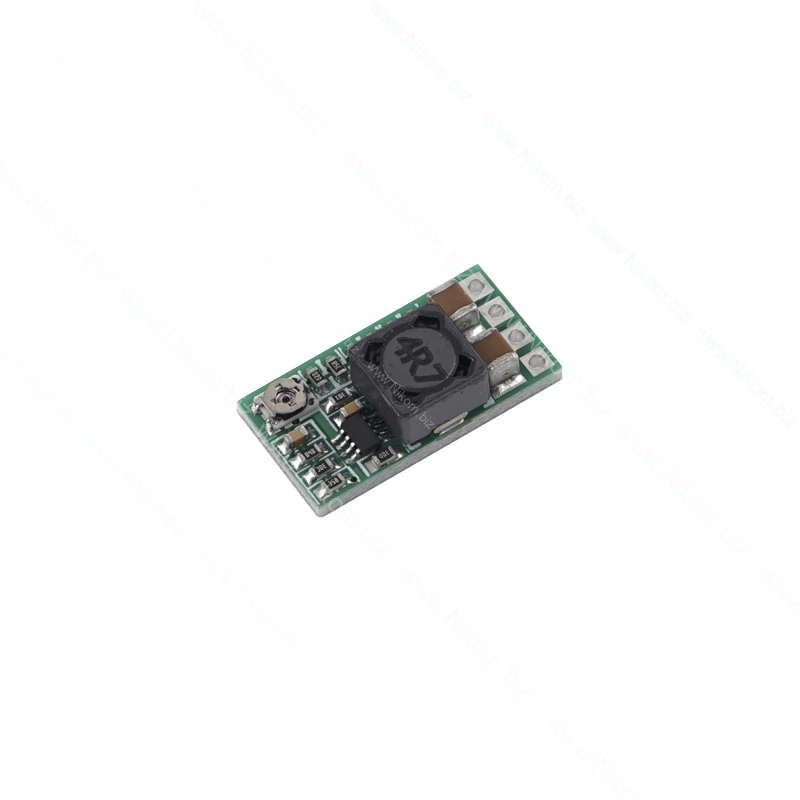

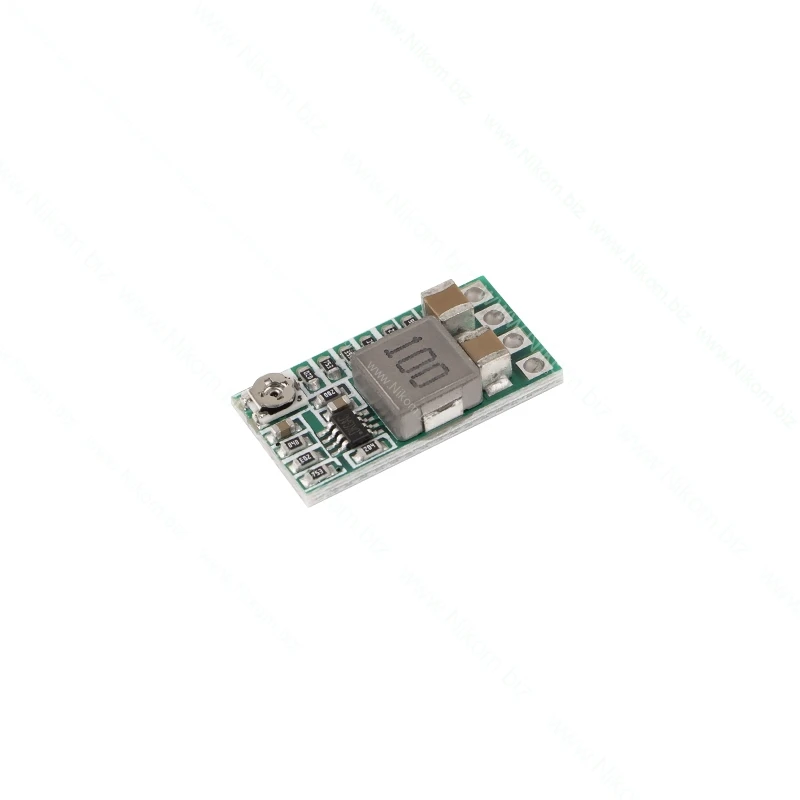

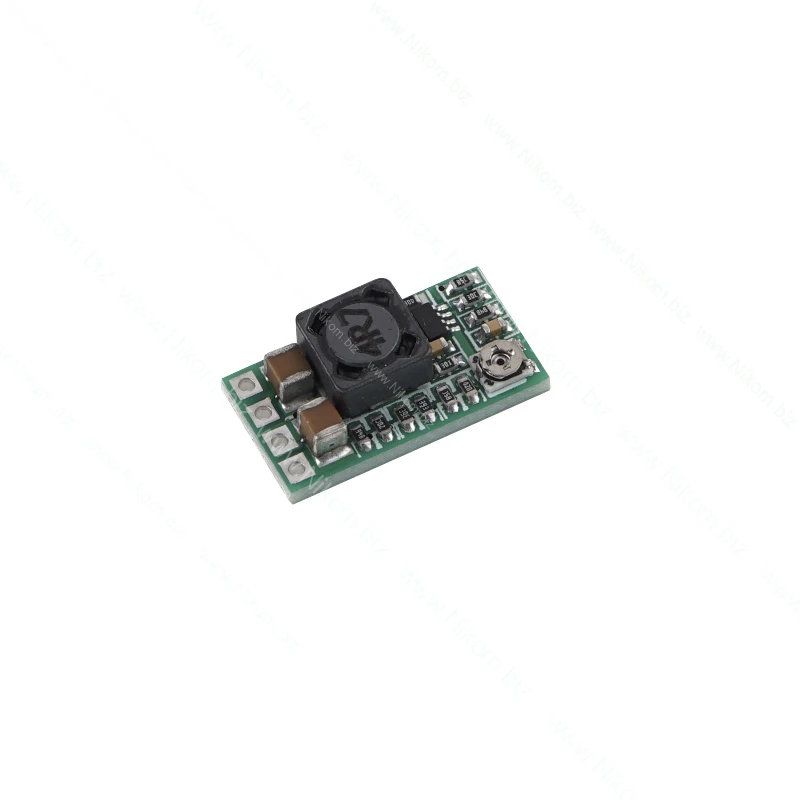

Преобразователь DC-DC понижающий 0,8-17V, 3A
20x11x5мм, Uin=4,5-24В, Uout=0,8-17В настраиваемое, либо фиксированное
56.5 грн.
код:
| Параметр | Значение |
|---|---|
| Вхідна напруга | 4,5-24 Вольт |
| Вихідна напруга | 0,8-17 Вольт |
| Габаритна висота | 5 мм |
| Габаритна довжина | 20 мм |
| Габаритна ширина | 11 мм |
| Максимальний віхідний струм | 3 Ампер |
| Роз'єм | немає |
| Тип модуля | понижуючий |
Описание

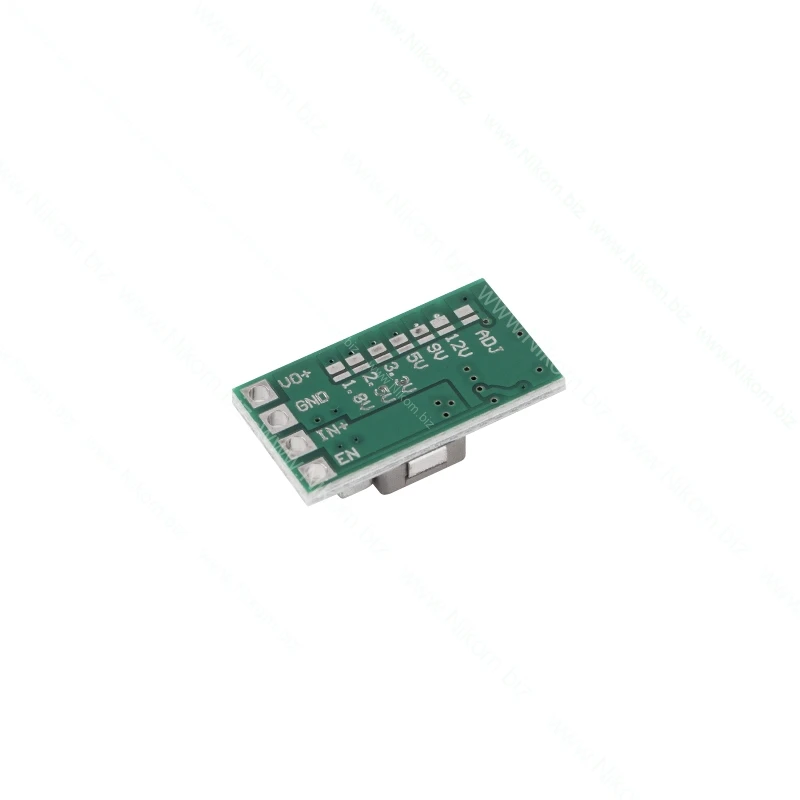

Данный модуль является миниатюрным и удобным понижающим стабилизатором напряжения. Для его настройки необходимо выбрать одно из фиксированных значений выходного напряжения и запаять перемычку рядом с соответствующим номиналом(см. фото). Кроме того присутствует возможность ручной настройки преобразователя в диапазоне 0,8..17В. Для этого необходимо установить перемычку в позиции ADJ. Настройка модуля в таком случае будет производиться при помощи подстроечного резистора, установленного на плате.
Технические характеристики
- входное напряжение 4,5..24В;
- регулируемое выходное напряжение 0,8..17В;
- фиксированное выходное напряжение устанавливаемое перемычками 1,8В, 2,5В, 3,3В, 5В, 9В, 12В;
- максимальный выходной ток 3А;
- продолжительный выходной ток 2,1А;
- частота преобразования 500 КГц;
- эффективность 97.5%;
- рабочая температура: -40..+ 85°C;
- размер 20x11x5 мм.
Внимание! Модуль не имеет интегрированной защиты от перегрузки.
