Модуль управления зарядным устройством аккумулятора 12-24 В
питание 220 В; установка верхнего и нижнего уровня зарадки
289 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Описание

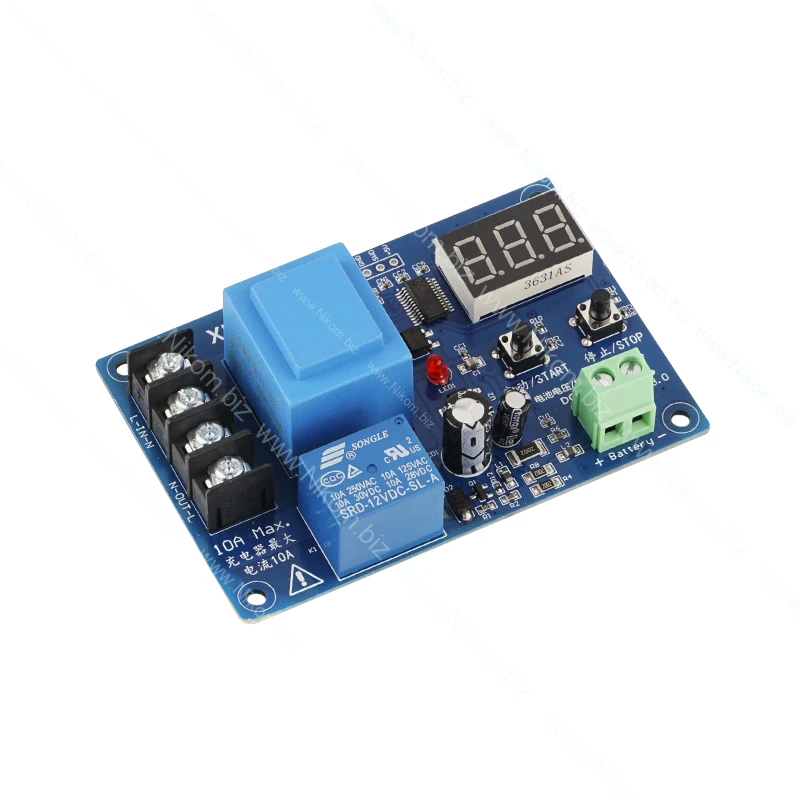

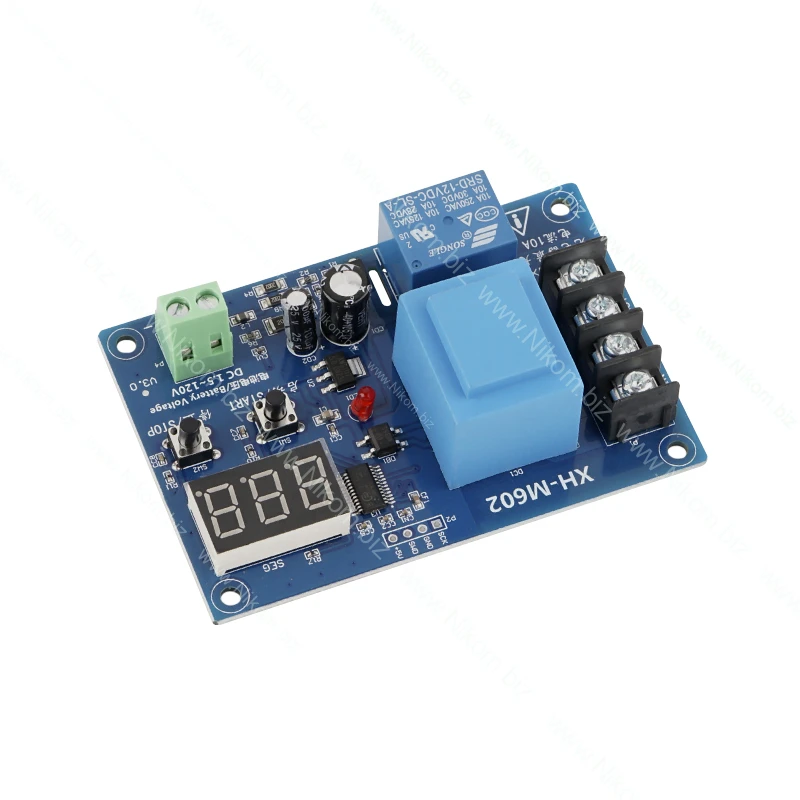

Модуль замыкает установленное на нем реле при достижении нижнего уровня заряда аккумулятора и размыкает реле при достижении верхнего уровня заряда. На плате модуля установлен сегментный индикатор, отображающий уровень напряжения и две кнопки, служащие для настроек уровней включения и выключения.
Настройка уровней срабатывания
Для установки уровня включения нужно нажать и зажать левую кнопку, пока дисплей не начнет мигать. После чего при помощи обеих кнопок можно установить необходимый уровень.
Для установки уровня выключения нужно нажать и зажать правую кнопку, пока дисплей не начнет мигать. После чего при помощи обеих кнопок можно установить необходимый уровень.
Подключение модуля
Черная клеммная колодка:
- Lin - фаза напряжения питания;
- Nin - ноль напряжения питания;
- Lout - фаза зарядного устройства (нагрузки);
- Nout - ноль зарядного устройства (нагрузки).
Зеленая клеммная колодка:
- Vin+ -положительный полюс аккумулятора;
- Vin- - отрицательный полюс аккумулятора.
