Описание

Модуль выполняет функцию MP3 плеера. Также благодаря наличию Bluetooth и возможности питания от одного аккумулятора Li-ion его можно использовать для создания портативной колонки, или для того, чтобы с помощью Bluetooth подключать смартфон к автомагнитоле или колонкам.

Особенности подключения

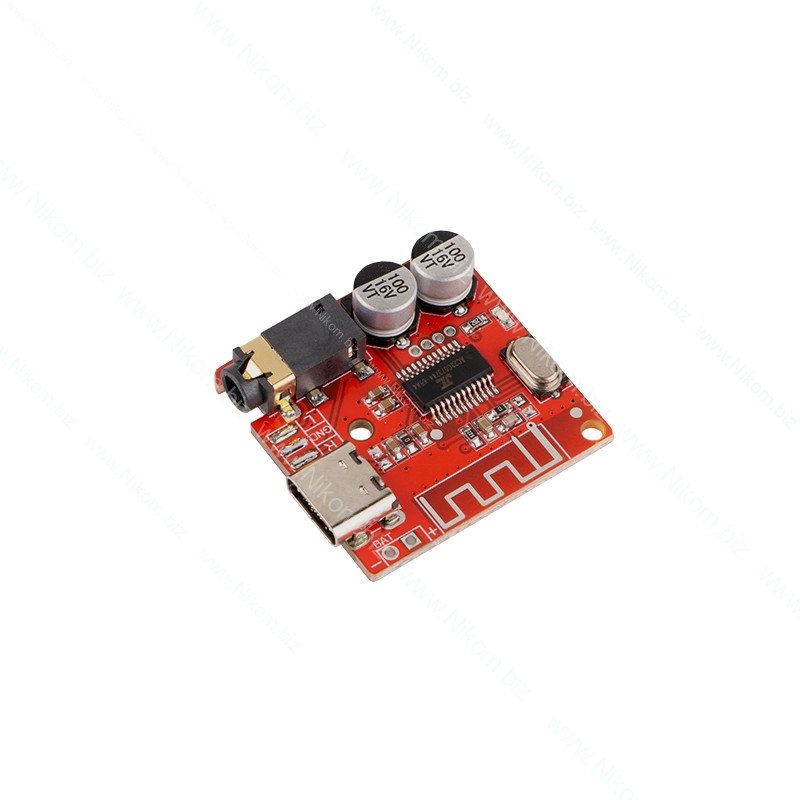

Подаем питание к "type-C" или контактам "BAT+", "BAT-". Следует отметить, что модуль не способен самостоятельно заряжать аккумулятор, подключенный к нему. При подключении питания через разъем microUSB, на контакты BAT+ и BAT- будет поступать напряжение 5 В. Сразу после включения синий светодиод начинает мигать, модуль переходит в режим Bluetooth. После сопряжения синий светодиод постоянно горит. Колонки / наушники подключаются через разъем 3,5 мм или с помощью пайки к контактам на плате (L, R, GND).

Технические характеристики

• Питание - от 3,7 до 5,0 (можно от Li-ion аккумулятора);
• Поддержка протоколов – A2DP, AVCTP, AVDTP, AVRCP, HFP;
• Дальность работы Bluetooth – 10 м;

• Соотношение сигнал/шум - 90 дБ;
• Габариты –30 x 30 x 7,5 мм.
