Описание

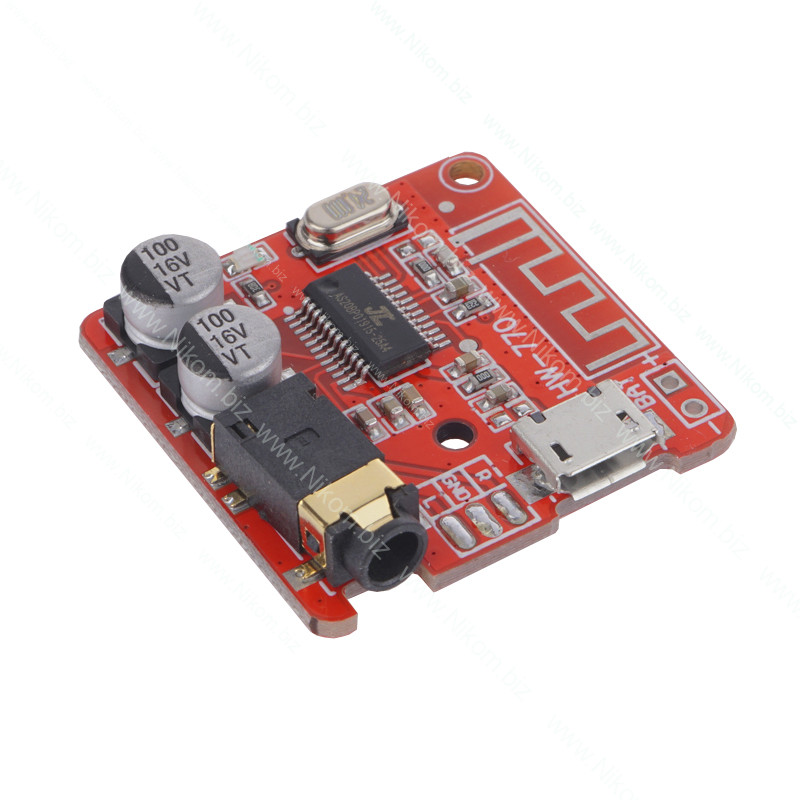

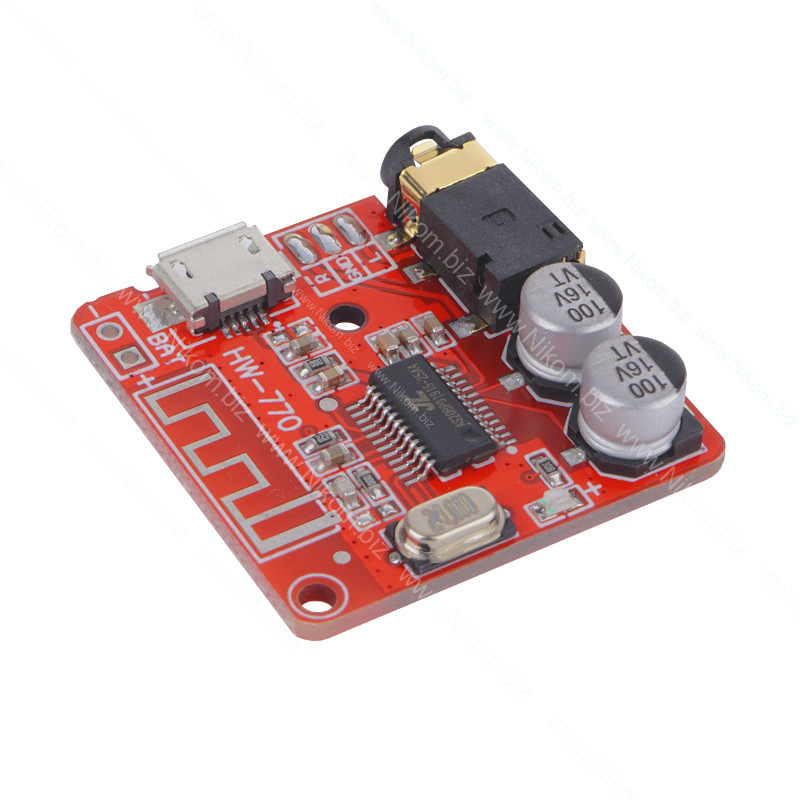

Модуль выполняет функцию MP3 плеера. Так же благодаря наличию Bluetooth и возможности питаться от одного аккумуоятора Li-ion его можно использовать для создания портативной колонки, либо для того чтобы с помощью Bluetooth подключать смартфон к автомагнитоле или колонкам.

Особенности подключения

Подаем питание к "microUSB" или контактам "BAT+", "BAT-". Стоит заметить, однако, что модуль не способен самостоятельно заряжать подключенный к нему аккумулятор. При подключении питания через разъем microUSB, на контакты BAT+ и BAT- будет приходить напряжение 5 В. Сразу после включения загорается синий светодиод и начинает моргать, модуль переходит в режим Bluetooth. Мобильный телефон обнаруживает модуль под именем "BT5.0-Audio", после сопряжения синий светодиод горит постоянно. Колонки / наушники подключаются через разъем 3,5 мм, либо посредством пайки к контактам на плате (L, R, GND).

Технические характеристики

• Микросхема - AC20BP;
• Питание - от 3,7 В до 5,0 В (можно от Li-ion аккумулятора);
• Версия Bluetooth - 4.1;
• Поддержка протоколов - A2DP, AVCTP, AVDTP, AVRCP, HFP;
• Расстояние работы Bluetooth - 10 м;

• Соотношение сигнал / шум - 90 дБ;
• Габариты -30 x 30 x 7,5 мм;
• Масса - 5,5 г.
