Описание

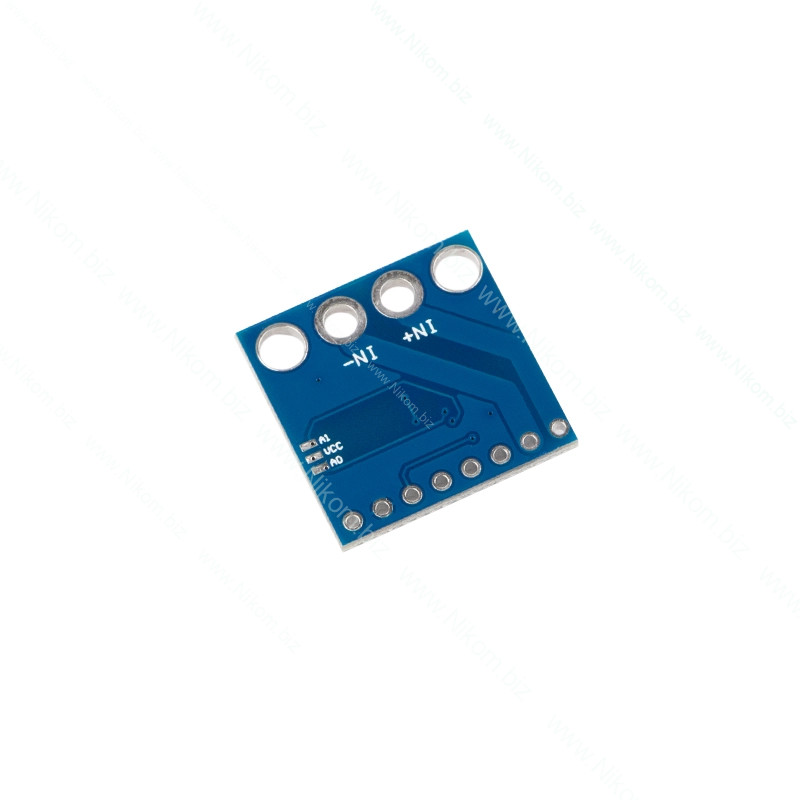

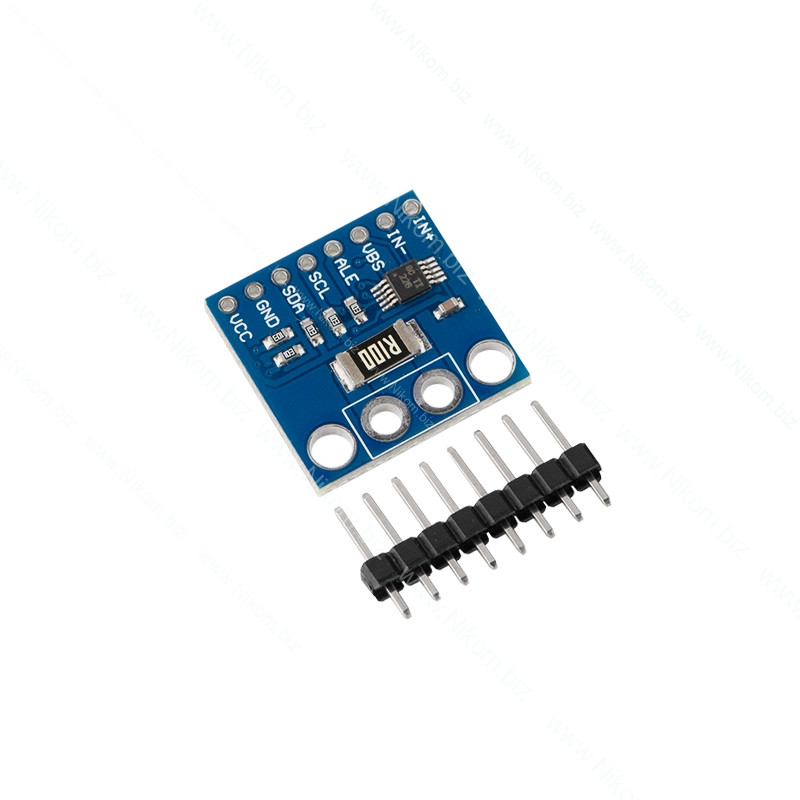

Цифровой датчик тока и напряжения INA226 — это шунтовый монитор тока и мощности с интерфейсом, совместимым с I2C™ или SMBUS. Устройство контролирует как падение напряжения на шунте, так и напряжение питания шины. Программируемые параметры калибровки, время преобразования и усреднение вместе с встроенным множителем позволяют получать прямые показатели тока (в амперах) и мощности (в ваттах).

INA226 измеряет ток при синфазных напряжениях на шине, которые могут варьироваться от 0 В до +36 В, независимо от напряжения питания. Устройство работает от одного источника питания с напряжением от 2,7 до 5,5 В, потребляя типичный ток 330 мкА. Диапазон рабочих температур составляет от -40 до +125 °C, а также доступно до 16 программируемых адресов для интерфейса I2C.

Характеристики

• Напряжение шины датчиков: от 0 В до 36 В
• Измерение: на высокой или низкой стороне
• Отчеты: о токе, напряжении и мощности
• Высокая точность:
  • Ошибка усиления 0.1% (макс.)
  • Смещение 10 мкВ (макс.)
• Настраиваемые параметры усреднения
• Программируемые адреса: 16
• Питание: от 2.7 В до 5.5 В
• Корпус: 10-контактный, DGS (VSSOP)
