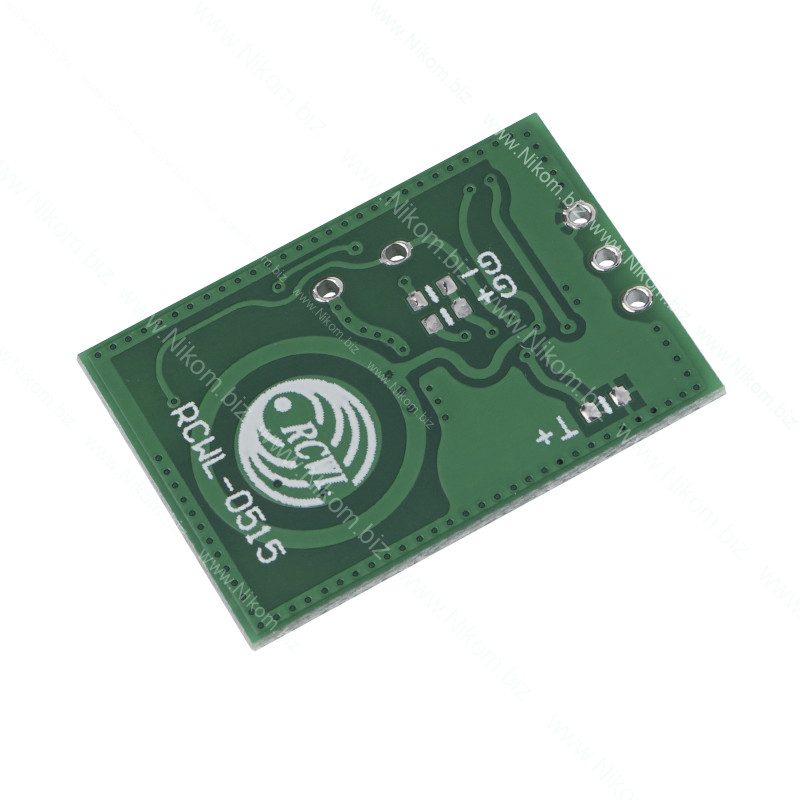

Датчик движения СВЧ на эффекте Доплера для Ардуино на RCWL-0515

24x17х3mm; Ucc=4-88V; до 9 м;

59 грн.

код: A427059

Быстрая доставка

Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.

Собственный склад

Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.

Описание

Работа модуля построена на основе эффекта Доплера и заключается в фиксировании изменения частоты радиоволны в следствии движения отражателя.

Датчик оснащен как приемником, так и передатчиком в случае если:

в поле действия датчика нету отражающих объектов, то радиоприемник ничего не примет и датчик не сработает;
если в зоне действия датчика есть неподвижные объекты, способные отражать радиоволну, радиоприемник примет отраженную волну, но частота такой волны не изменится и датчик не сработает;
если в зоне действия датчика есть объект, способный отражать радиоволну, который движется в сторону датчика, радиоприемник примет отраженную волну, но ее частота будет выше переданной и датчик сработает;
если в зоне действия датчика есть объект, способный отражать радиоволну, который удаляется от датчика, радиоприемник примет отраженную волну, но ее частота будет ниже переданной и датчик сработает.

В случае сработки датчика, на его логическом выходе OUT установится высокий уровень.

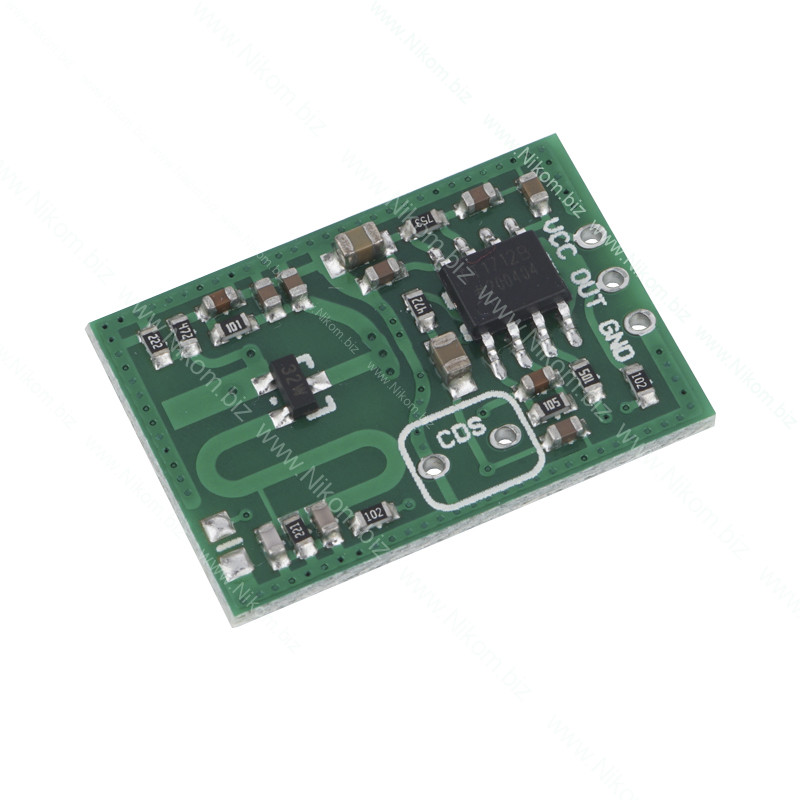

Для подключение датчика на его плате предусмотрены следующие выводы:

GND - общий провод;
OUT - логический выход датчика;
VIN - вход питания датчика.

Кроме того на плате присутствует место под пайку, обозначенное CDS, куда можно установить фоторезистор или переменный потенциометр с целью установки уровня освещенности, при которой датчик будет работать.

Технические характеристики

напряжение питания 4..18 В;
номинальное расстояние обнаружения движения до 5 м;
максимальное расстояние обнаружения движения до 9 м;
размер 24х17х3 мм;
масса нетто 1,3 г.
