Описание

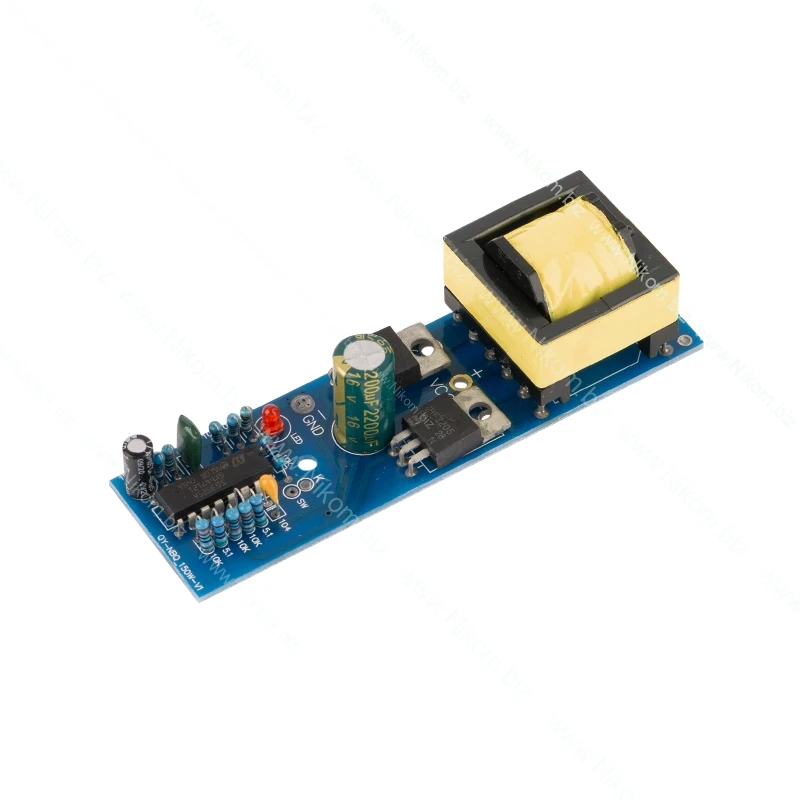

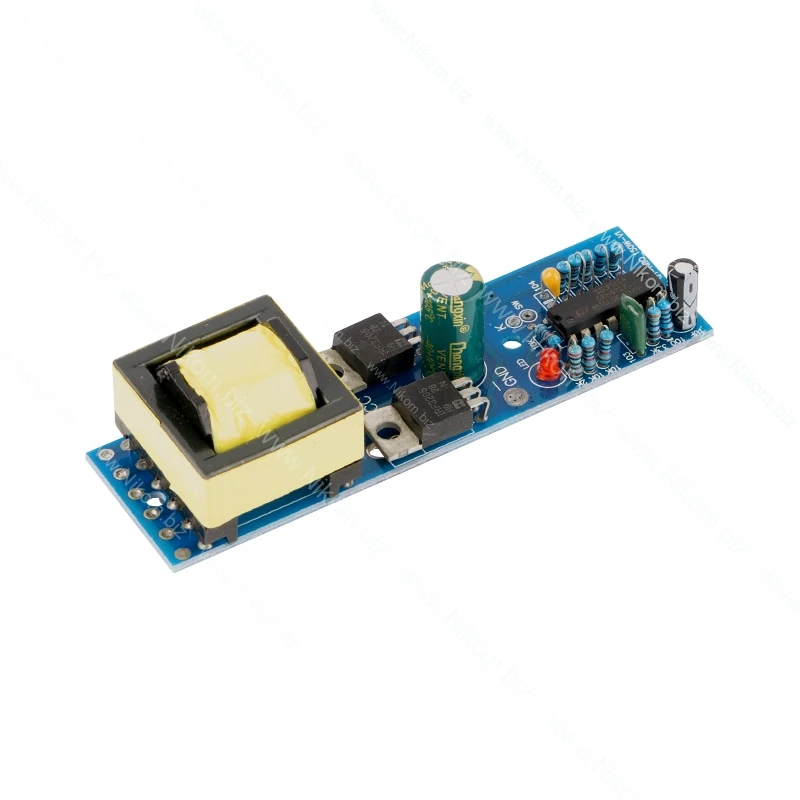

Данный модуль является инвертором напряжения и способен преобразовать постоянное напряжение 12 В в переменное. Выходной сигнал является миандром частотой 20 кГц.

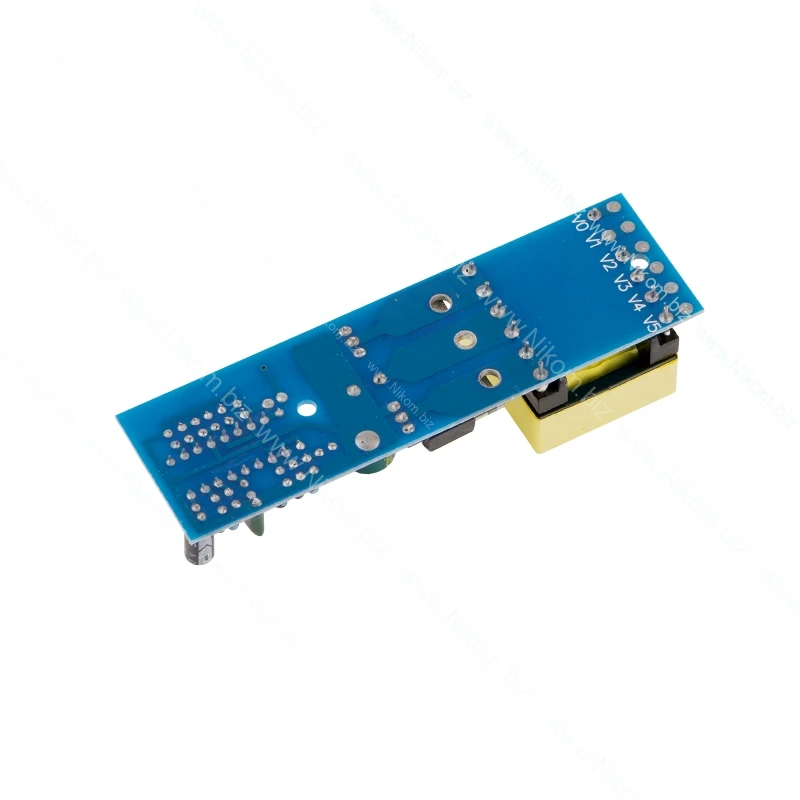

Подключившись к одной из следующих пар выходных контактов можно получить следующие значения переменного выходного напряжения:

• V0-V2 = 110 В;
• V0-V3 = 175 В;
• V0-V4 = 200 В;
• V0-V5 = 220 В;
• V5-V4 = 20 В;
• V5-V3 = 45 В;
• V5-V2 = 110 В;
• V4-V3 = 28 В;
• V4-V2 = 90 В;
• V3-V2 = 62 В.

Для включения модуля контакты K и SW должны быть замкнуты.

Важно! Так как выходной сигнал не является чистой синусоидой, то данный модуль не подходит для работы с вентиляторами, трансформаторами, электромоторами и т.д.

Важно! Модуль НЕ имеет защиты от переполюсовки, перегрузки и короткого замыкания.

Технические характеристики

• входное напряжение: 12 В DC;
• выходное напряжение: 28-220 В AC;
• максимальная рассеиваемая мощность: 150 Вт;
• габаритный размер: 130х30х26 мм;
• масса нетто: 65 г.
