Инструкция по эксплуатации

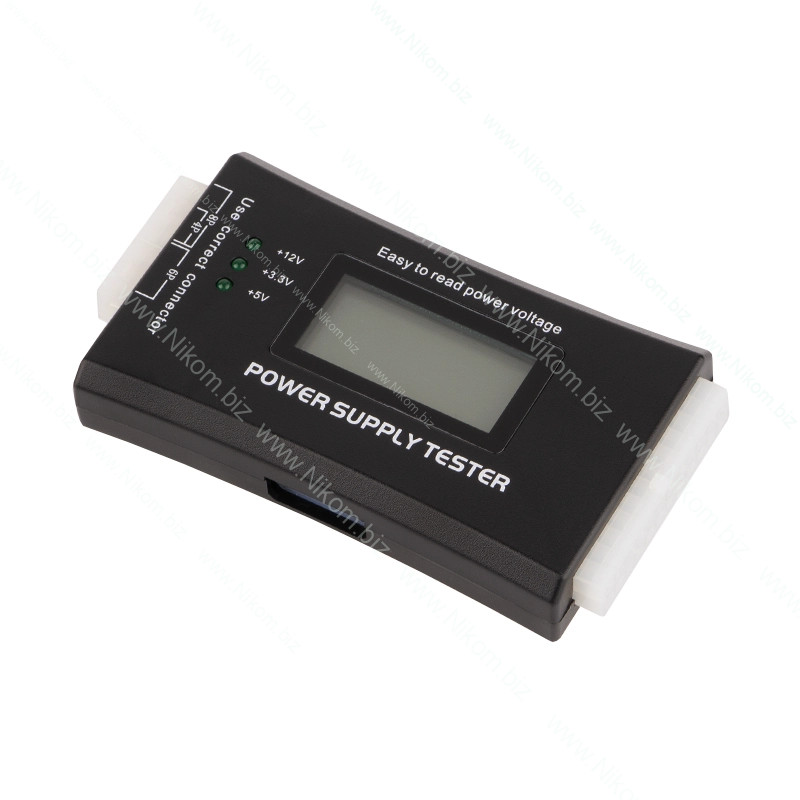

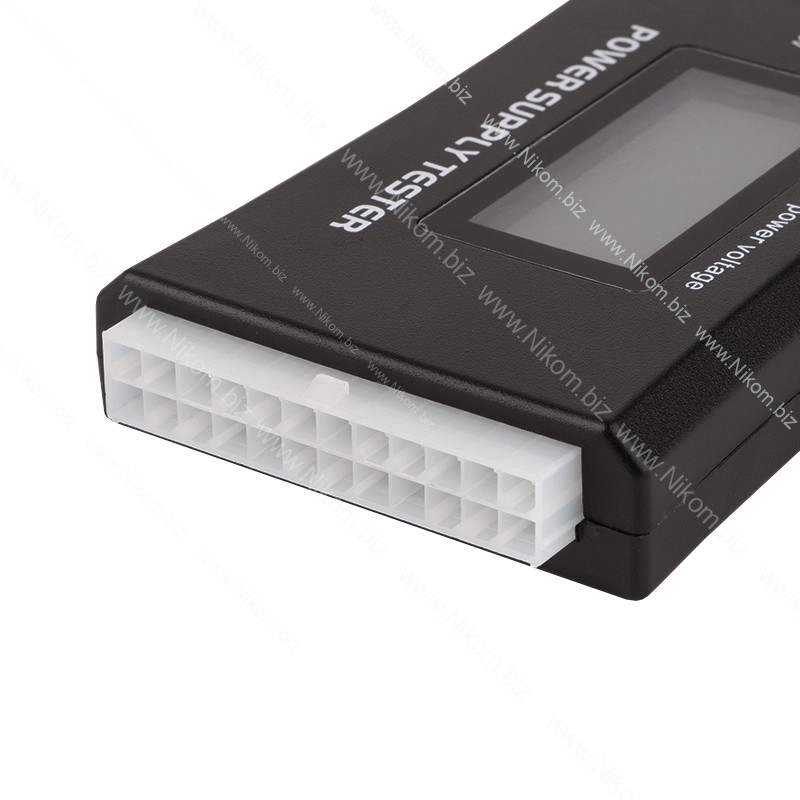

Подключите разъем питания на 20 или 24 контакта к соответствующему разъему тестера питания. Включите питание, прозвучит двойной звуковой сигнал, если все значения не мигают и нет сигнала тревоги, это означает, что блок питания работает нормально. Если соответствующее значение напряжения или PG мигает со звуковым сигналом тревоги, это означает, что блок питания неисправен. Тестовые значения можно сверить с таблицей ниже.

Подсказка: Если вы подключите только 20-контактный или 24-контактный разъем, и тестер покажет сигнал тревоги (+12V2) или отобразит "LL", это касается тестирования 4-контактного или 6/8-контактного разъема. Если разъем не подключен, можно проигнорировать это предупреждение. Важно подключить 4-контактный разъем именно в соответствующее место! Будьте внимательны, не перепутайте разъемы!

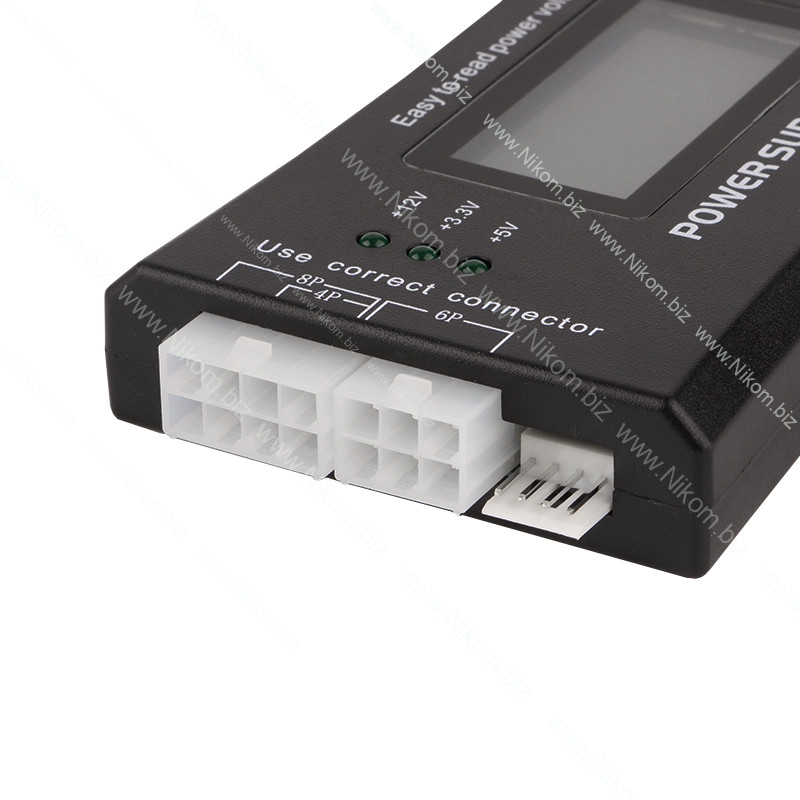

Другие разъемы, такие как большой 4-контактный (интерфейс HDD), малый 4-контактный (интерфейс FDD), 4/8-контактный (интерфейс CPU), 6-контактный (интерфейс GPU), SATA интерфейс следует подключать только при необходимости тестирования. Если тестирование не проводится, их можно не подключать.

• При подключении большого 4-контактного (интерфейс HDD) и малого 4-контактного (интерфейс FDD) на левой стороне тестера загораются индикаторы +12V и +5V (если индикаторы не горят, это означает, что эта линия неисправна).
• При подключении 4/8-контактного (интерфейс CPU) и 6-контактного (интерфейс GPU) тестер показывает на экране значение тестового напряжения (+12V2) (в случае неисправности будет сигнал тревоги).
• При подключении SATA интерфейса на левой стороне тестера загораются индикаторы +12V, +5V и +3.3V (если индикаторы не горят, это означает, что эта линия неисправна. У некоторых производителей блоков питания SATA интерфейс не имеет выходного напряжения +3.3V).

Технические характеристики

• тип интерфейса: 20/24 контакта (разъем ATX);
• тестирование напряжения: +12V, -12V, +5V, -5V, +3.3V, 5V в режиме ожидания (SB), 12V сигнал "Power Good";
• разъемы: FDD, HDD, CDROM, SATA, 4-контактный (P4), 8-контактный (двойной CPU), 6-контактный (PCI-Express);
• размеры: 120x66x19 мм.
