Описание

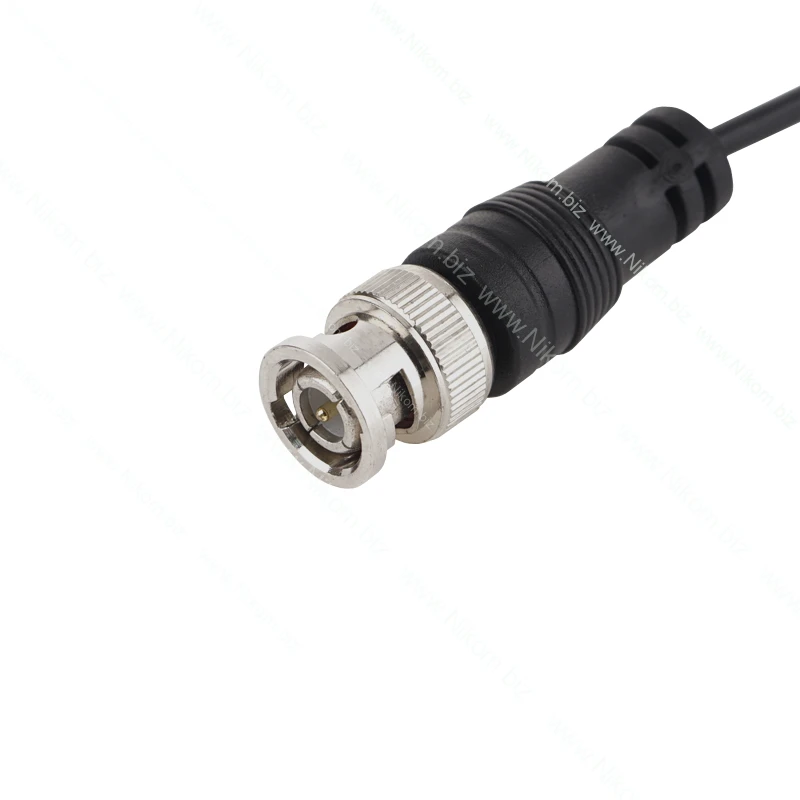

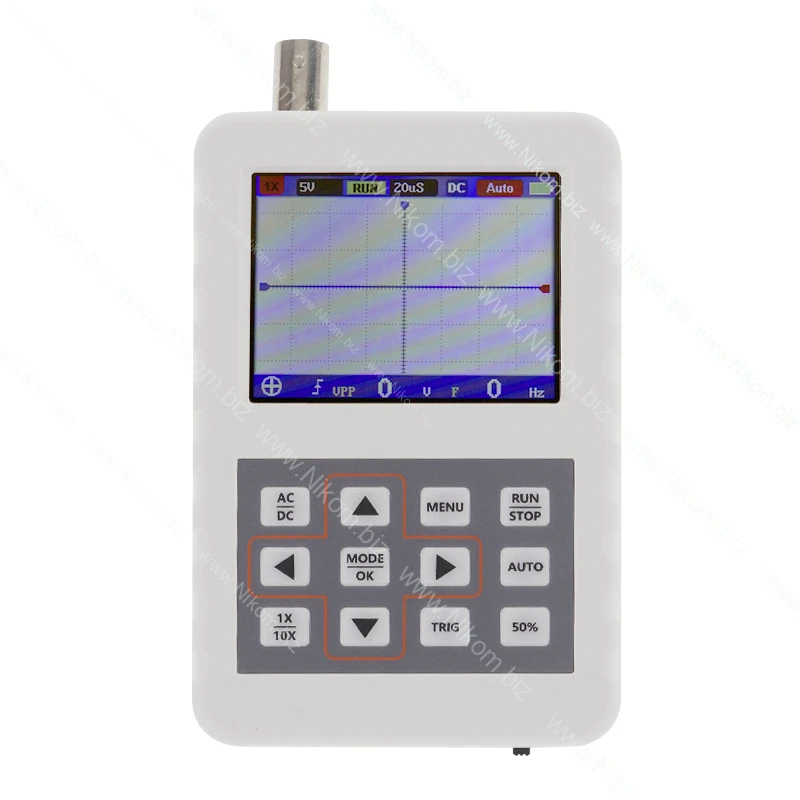

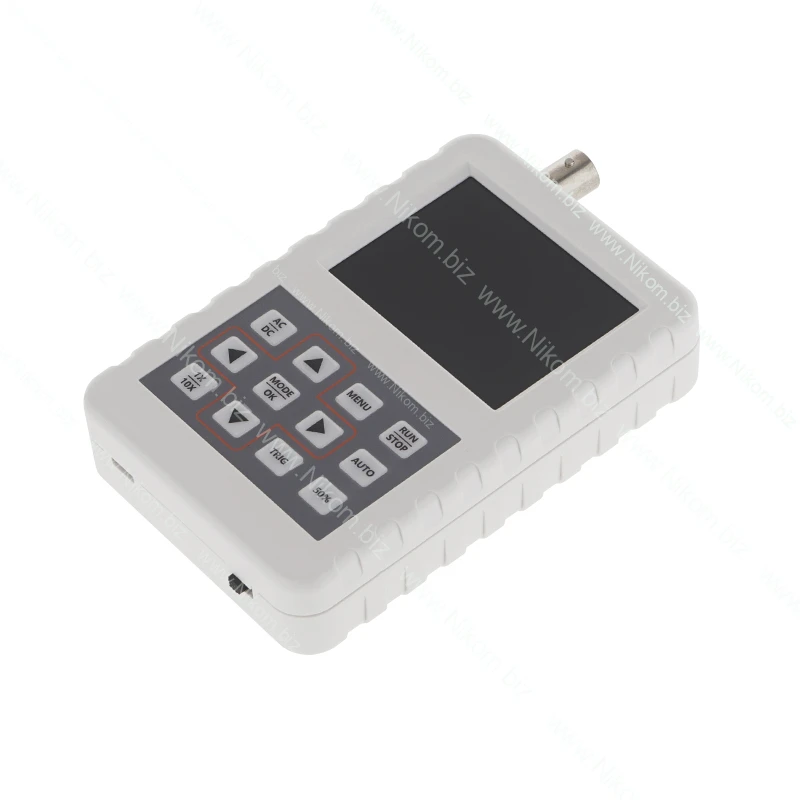

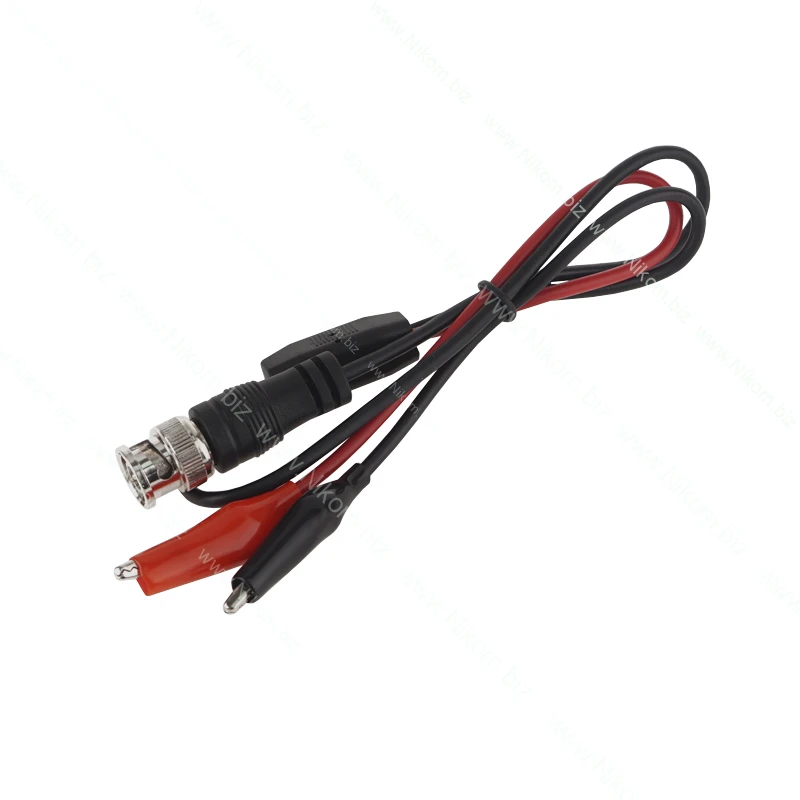

Осциллограф DSO FNIRSI PRO – это компактный портативный осциллограф с одним каналом, шириной аналогового диапазона до 5 МГц и частотой дискретизации 20 Мвыб/с. Оснащен удобным корпусом и ярким дисплеем 2,4" с разрешением 320×240 пикселей. Устройство позволяет быстро сохранять до 500 снимков сигналов благодаря встроенной памяти на 16 МБ. Осциллограф имеет встроенный литиевый аккумулятор емкостью 1200 мАч, что обеспечивает до 3 часов непрерывной работы. Поддерживает стандартный BNC коннектор для подключения щупа.

Технические характеристики

• Ширина аналогового диапазона: 5 МГц
• Частота дискретизации: 20 Мвыб/с
• Вертикальная чувствительность: 50 мВ/p ~ 200 В/p
• Горизонтальный временной диапазон: 50 S/p ~ 250 нС/p
• Максимальное входное напряжение: 40 В (1X зонд), 800 В (10X зонд)
• Глубина хранения: 40 Кб
• Входное сопротивление: 1 МОм
• Точность АЦП: 8 бит
• Режимы соединения: AC/DC
• Режимы триггера: одиночный, нормальный, автоматический
• Триггерный край: восходящий/нисходящий
• Внешний триггер: 0–40 В
• Дисплей: 2,4", разрешение 320×240
• Источник питания: литиевая батарея 1200 мАч
• Размеры: 107×70×24 мм
