Описание

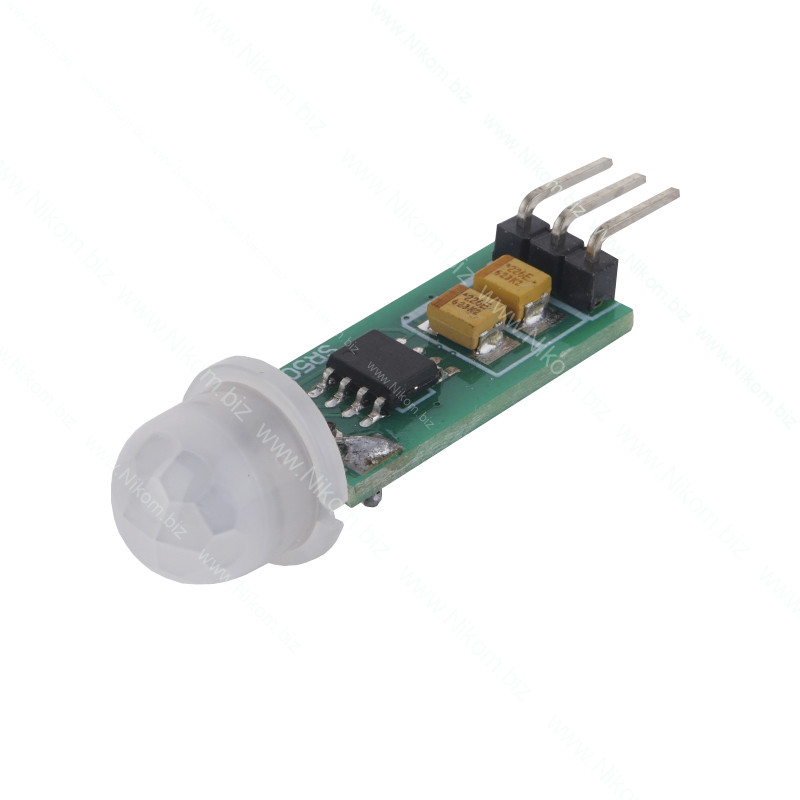

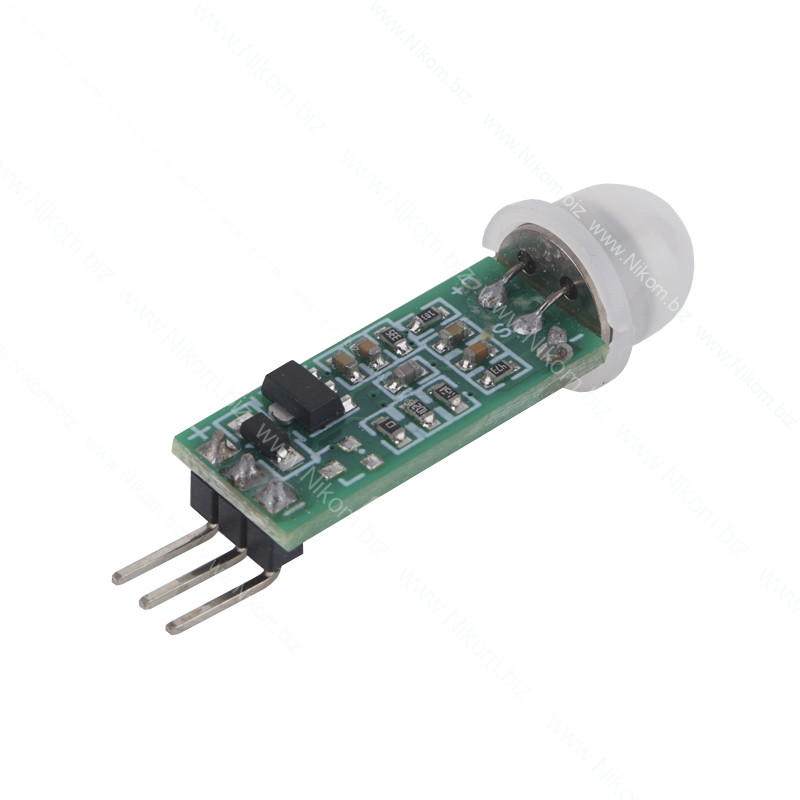

Данный датчик движения выполнен в бескорпусном варианте и предназначен для встраивания в различные устройства (например в систему безопасности дома), что легко сделать, учитывая его  миниатюрные размеры. Этот пироэлектрический сенсор имеет пассивный принцип работы, срабатывает при движении человека, при этом сигнал на его выходе присутствует около 8 секунд. Подключить датчик можно к цифровому входу Arduino или к нагрузке через силовой ключ на полевом или биполярном транзисторе.

Подключение датчика происходит от 3 выходов. Для подачи напряжения используются выходы VCC и GND, а для передачи цифровых сигналов контакт S. Подача напряжения на модуль осуществляется от внешнего источника питания, платы Arduino или другого микроконтроллерного устройства.

Технические характеристики

• Рабочее напряжение - от 4,5 В до 20 В;
• Максимальный потребляемый ток - 60 мкА;
• Расстояние обнаружения - от 3 метров;
• Угол обнаружения - 100°;
• Время задержки - до 8 секунд;
• Рабочая температура - от - 20 °С до + 80 °С;
• Диаметр линзы - 10 мм;

• Габариты - 34 х 10 x 8,0 мм;
• Масса брутто - 3 г.
