Описание

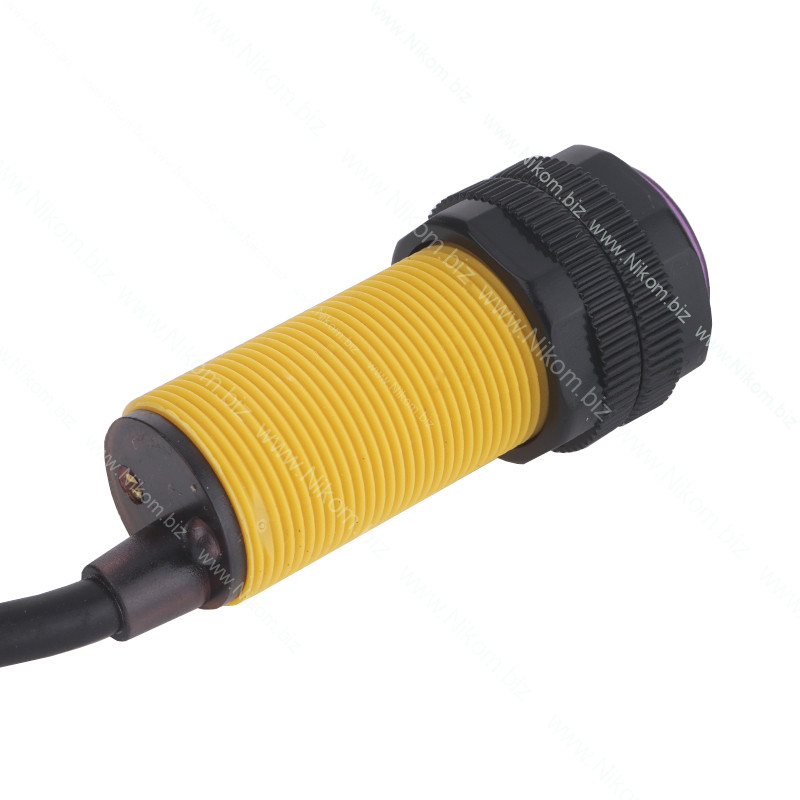

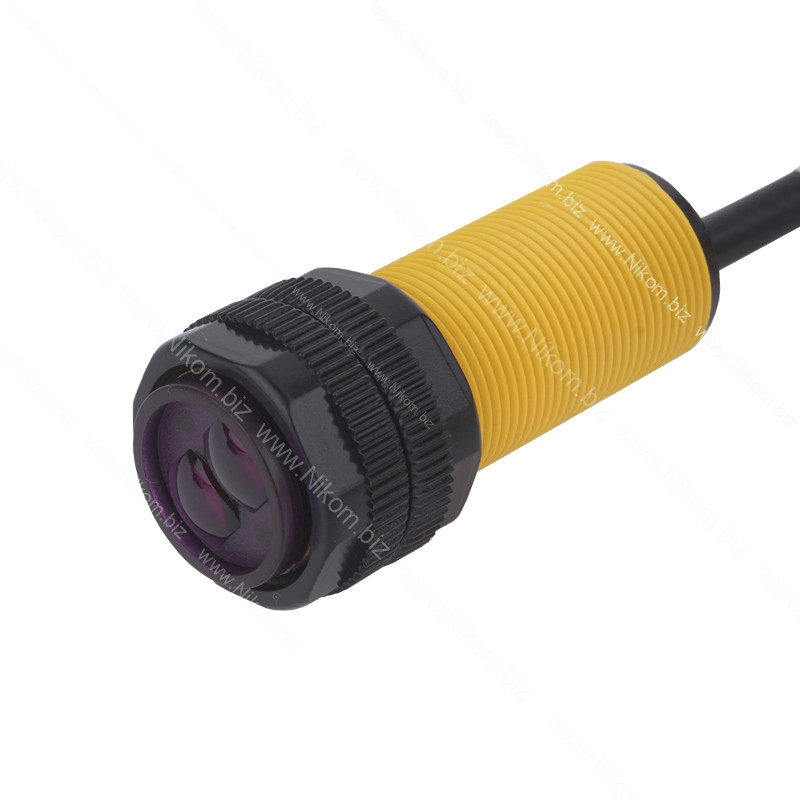

Датчик является комбинацией инфракрасного приемника и передатчика. Рабочий диапазон датчика от 3 до 40 см. Величина рабочего диапазона устанавливается при помощи потенциометра, установленного в задней части датчика. При возникновении препятствия на выходе датчика будет установлен логическая единица.

Подключение датчика

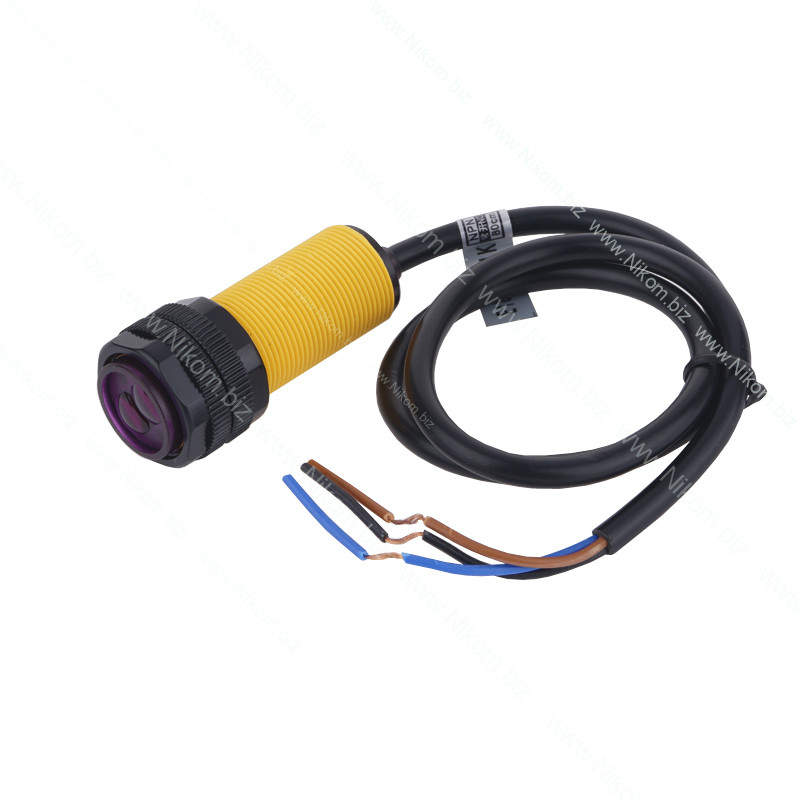

Датчик подключается при помощи трех проводов:

• коричневый - положительный полюс питания;
• синий -общий провод;
• черный - выход датчика.

При подключении к микроконтроллеру, для получения уверенной логической единицы стоит использовать подтя=гивающий резистор номиналом 1..10 кОм.

Технические характеристики

• напряжение питания: 5 В;
• потребляемый ток: 25 мА;
• угол срабатывания: 15°;
• тип выхода: открытый коллектор(NPN);
• длинна кабеля: 0,45 м;
• габаритный размер(без учета фиксирующих гаек) 57хD18 мм;
• масса нетто(с учетом кабеля): 30 г.
