Описание

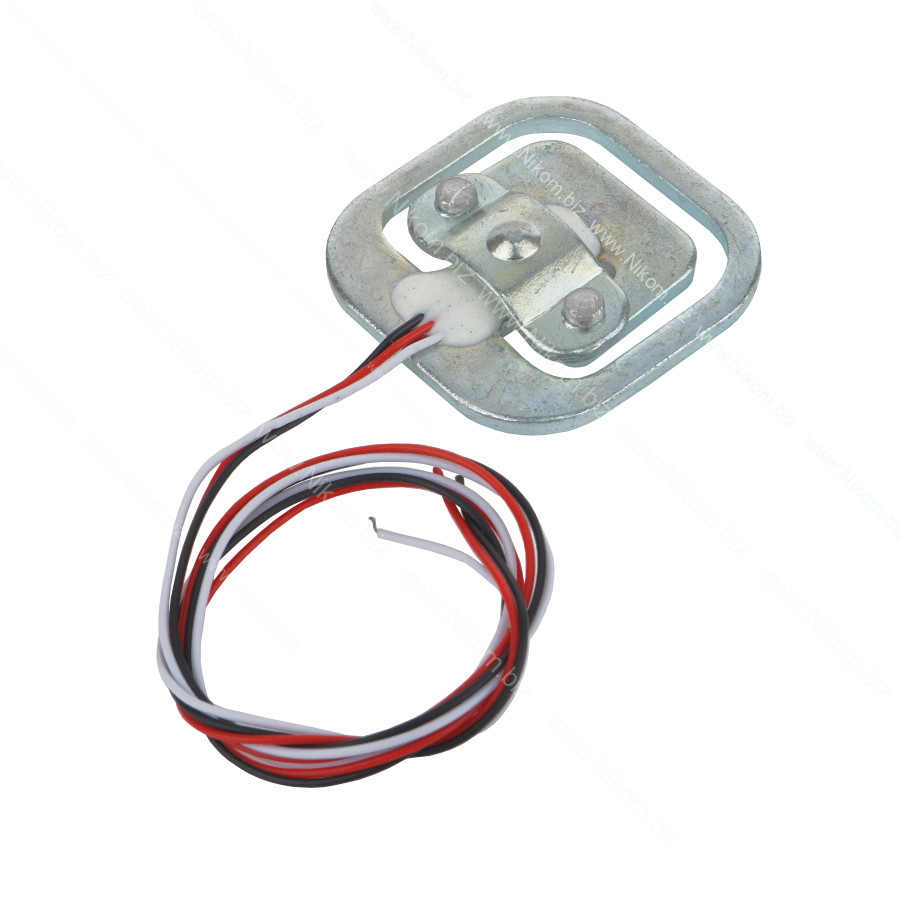

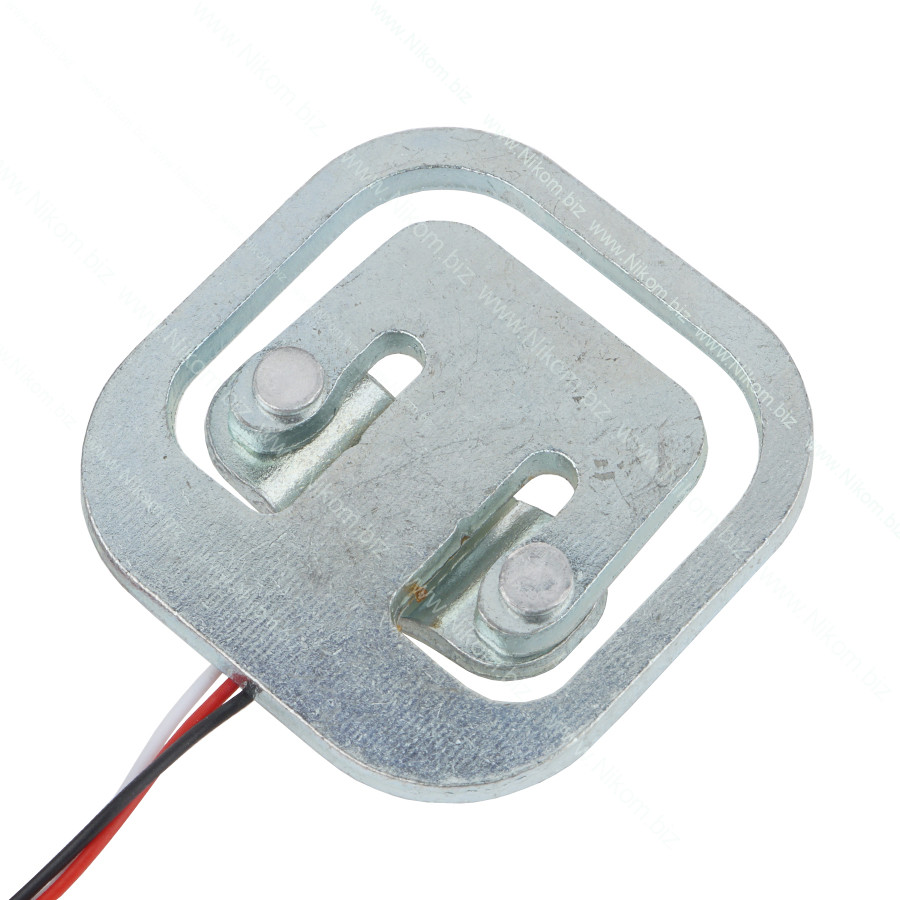

Тензодатчик - тензометрический датчик основываный на измерении деформации и преобразования значения деформации в электрический ток. Датчик используется в электронных весах до 50 кг, может использоваться в напольных бытовых, торговых, товарных, технических весах, дозирующем и фасовочном оборудовании в качестве чувствительного элемента.
Для использования датчика нужно установить его на соответствующее место в весах, обычно это под крышкой весов по центру, если используется один датчик или под крышкой весов по краям, если используется четыре датчика.

Возможные схемы подключения датчика:

• Один датчик по полумостовой схеме с использованием дополнительных резисторов для второго плеча. Диапазон измерения до 50 кг;
• Два датчика по мостовой схеме. Диапазон измерения до 100 кг;
• Четыре датчика по мостовой схеме. Диапазон измерения до 200 кг.

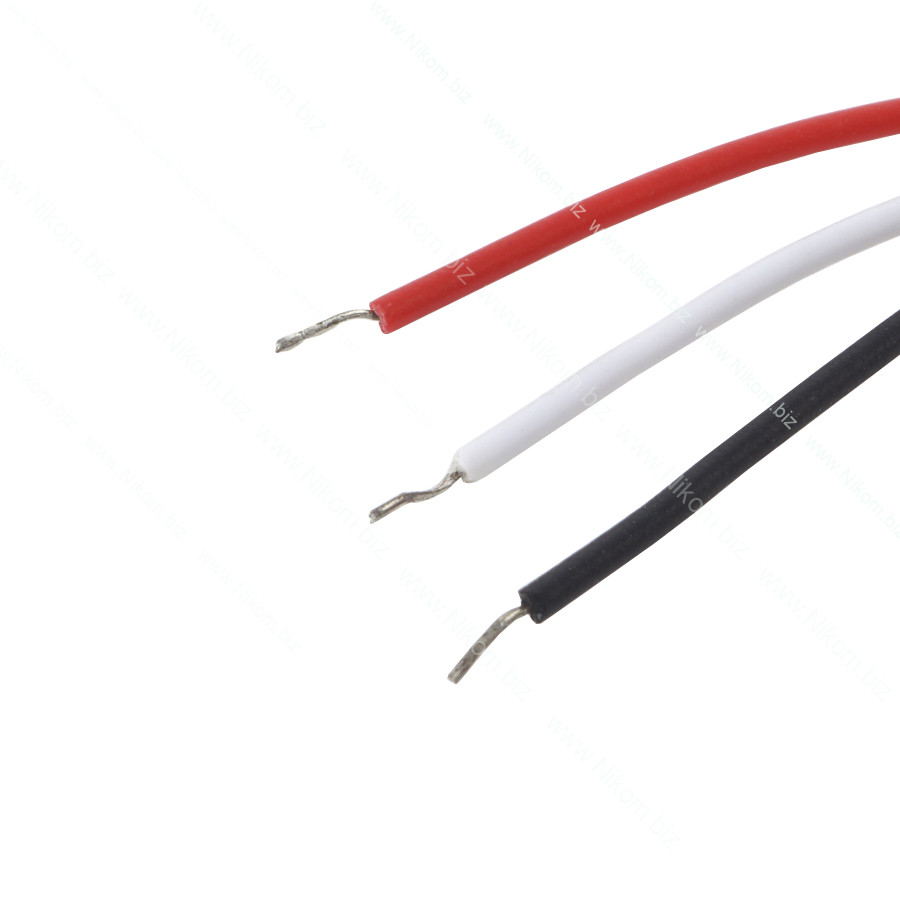

Провод красного цвета – сигнал и/или питание, проводники чёрного и белого цвета – плечи. Сопротивление между сигнальным проводом и плечом 1 кОм.

Характеристики

• Материал датчика - алюминиевый сплав;
• Тип - тензометрический;
• Максимальная нагрузка - 50 кг;
• Безопасная перегрузка: 120%;
• Максимальная перегрузка: 150%;
• Колличество проводов - 3 шт;

• Длина проводов - 290 мм;
• Напряжение возбуждения - 10 В;
• Выходная чувствительность - 1 ± 0,15 мВ/В;
• Входное сопротивление: 1000 Ом;
• Выходное сопротивление: 1000 Ом;
• Рабочая температура - от - 10 °C до + 50 °C;
• Габариты - 34 х 34 х 8,5 мм;

• Масса - 15 г.
