Акция Модуль функциональный генератор 10 Гц - 300 кГц
ICL8038, Vcc=12..24 В, треугольник, прямоугольный и синусоида, 10Гц-300кГц
Модуль функциональный генератор 10 Гц - 300 кГц
ICL8038, Vcc=12..24 В, треугольник, прямоугольный и синусоида, 10Гц-300кГц
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Дополнительная информация
Описание

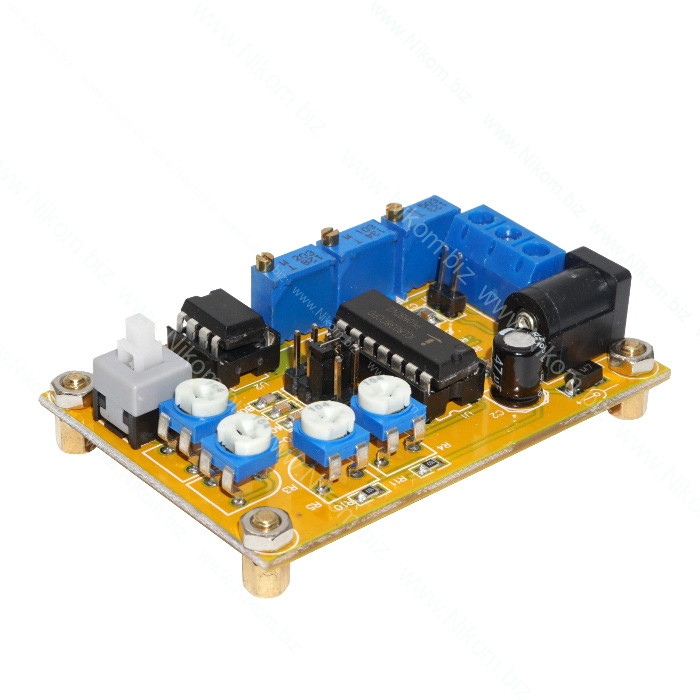

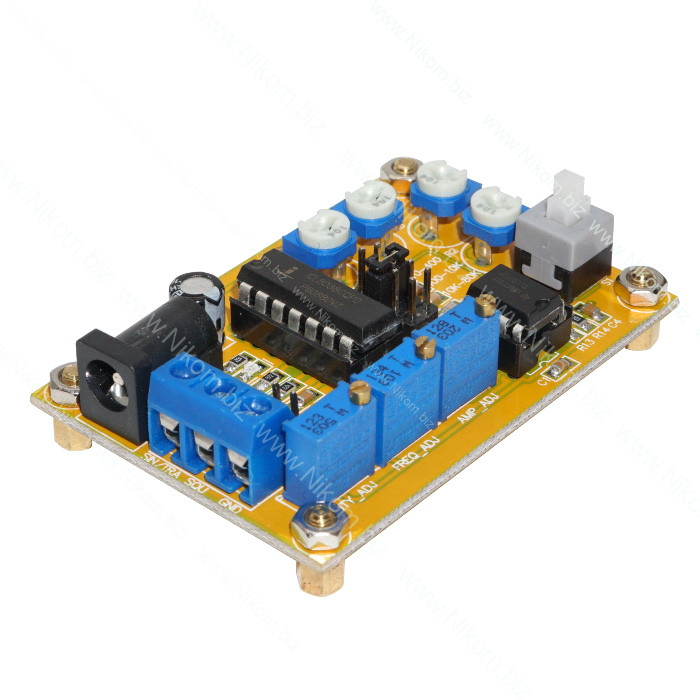

Данный модуль выполнен на основе микросхемы ICL8038 и является генератором волны следующих форм:
- синус
- треугольник
- прямоугольник.
на частотах от 10 Гц до 300 кГц.
Диапазон выбираемых частот на плате установлены четыре пары контактов, замыкаемых джампером:
- от 10 Гц до 400 Гц;
- от 400 Гц до 10 кГц;
- 10 кГц до 80 кГц;
- 80 кГц до 300 кГц.
Настройка частоты, амплитуды и скважности волны настраивается при помощи установленных на плату подстроечных резисторов.
Технические характеристики
- напряжение питания 12..25 В;
- рабочий диапазон частот от 10 Гц до 300 кГц;
- рабочий цикл 2..98%.
