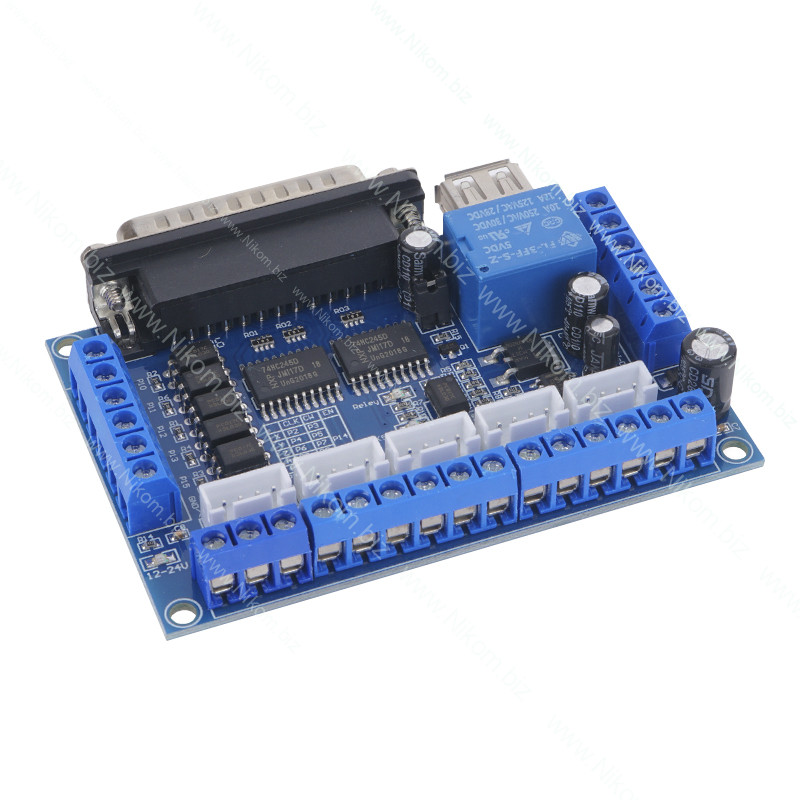

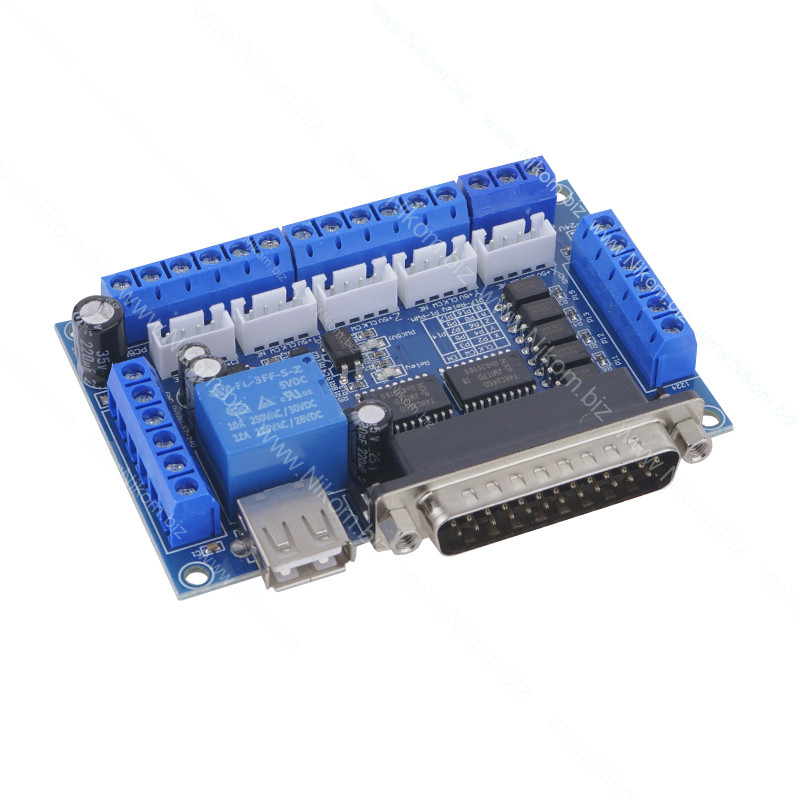

Модуль ЧПУ-контроллер на 5 осей MACH3
LPT-порт, гальванически развязан
286 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Дополнительная информация
Описание
Данный модуль предназначен является связующим звеном между управляющим устройством и драйверами сервоприводов или шаговых двигателей. Модуль имеет пять каналов(осей) и поддерживает работу с MACH3, KCAM4, EMC2 Mach2, Master5, TurboCNC, Step2CNC и т.д.
Особенностью модуля является полная гальваническая развязка логической и силовой частей устройства. Питание логической части может быть обеспечено двумя способами:
- при помощи установленного на плату гнезда USB A;
- при помощи контактов PC5V и PCGND, контакт PC5V дублируется, подключаться можно к любому из них.
Подключение силовой части производится при помощи контактов +12-24V и GND.
Для подключения к управляющему устройству используется установленный на плату разъем LPT-25.

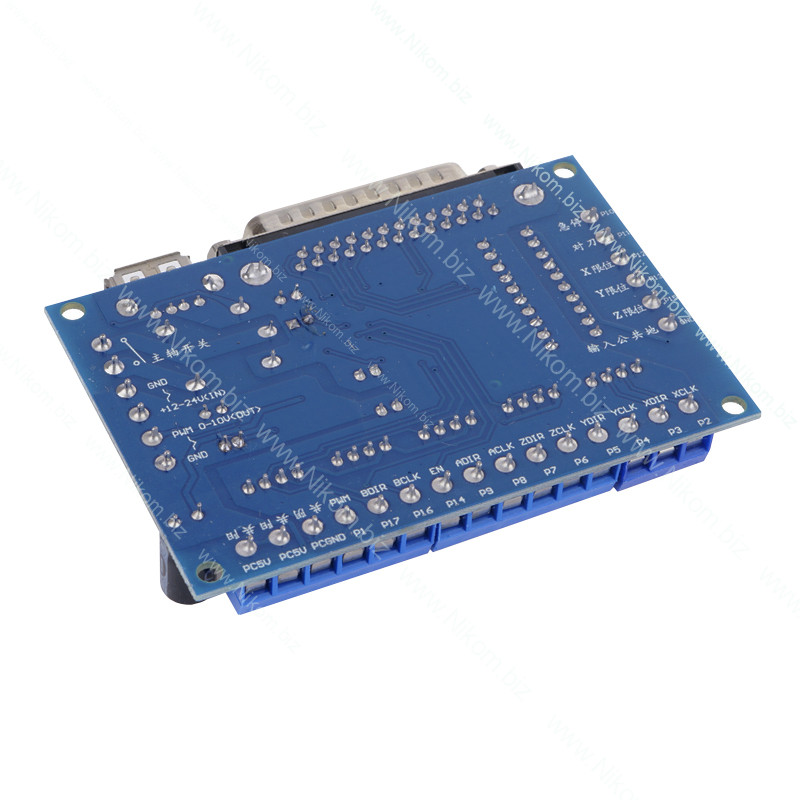

Подключения управляемых устройств используются следующие контакты
| Ось | CLK(Pulse) | CW(Direction) | EN(Enable) |
| X | P2 | P3 | P14 |
| Y | P4 | P5 | |
| Z | P6 | P7 | |
| A | P8 | P9 | |
| B | P16 | P17 |
- P17 - выход реле;
- P1 - выход шим;
- P10 - вход кнопки аварийной остановки;
- P11 -предварительная настройка резака(можно не подключать);
- P12 - вход концевика оси X;
- P13 - вход концевика оси Y;
- P15 - вход концевика оси Z.
Кроме того для подключения драйверов могут использоваться пять четырехконтактных разъемов.
Технические характеристики
- напряжение питания силовой части: 12..24 В;
- напряжение питания логической части: 5 В;
- потребление логической части: 500 мА;
- коммутирующая способность реле 250 В 10 А;
- количество осей: 5;
- габаритный размер: 91х70х18 мм;
- масса нетто модуля: 66 г;
- масса комплекта: 90 г.
Комплектность
- плата модуля - 1 шт;

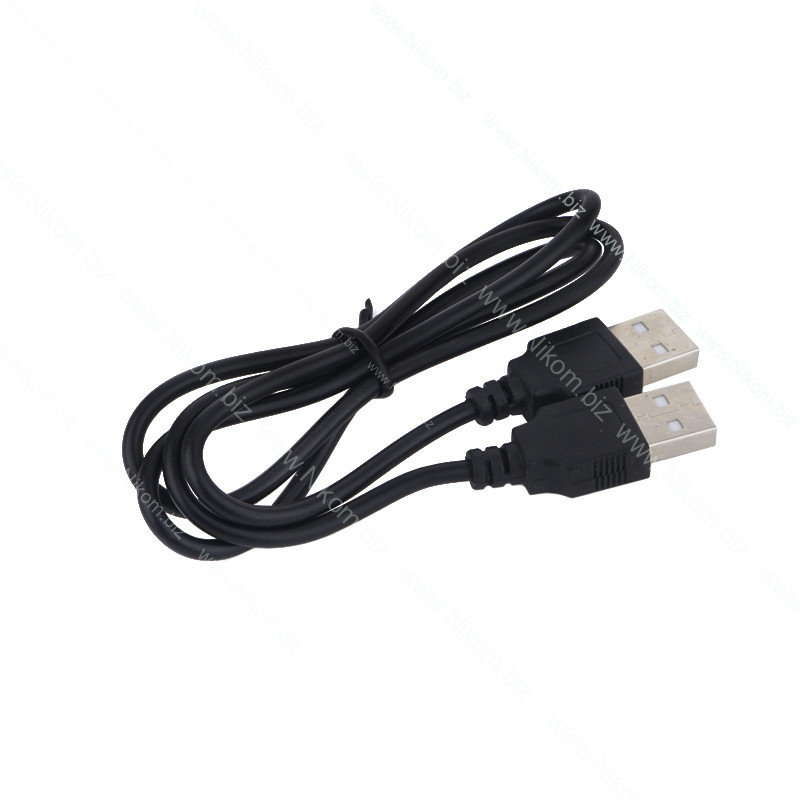

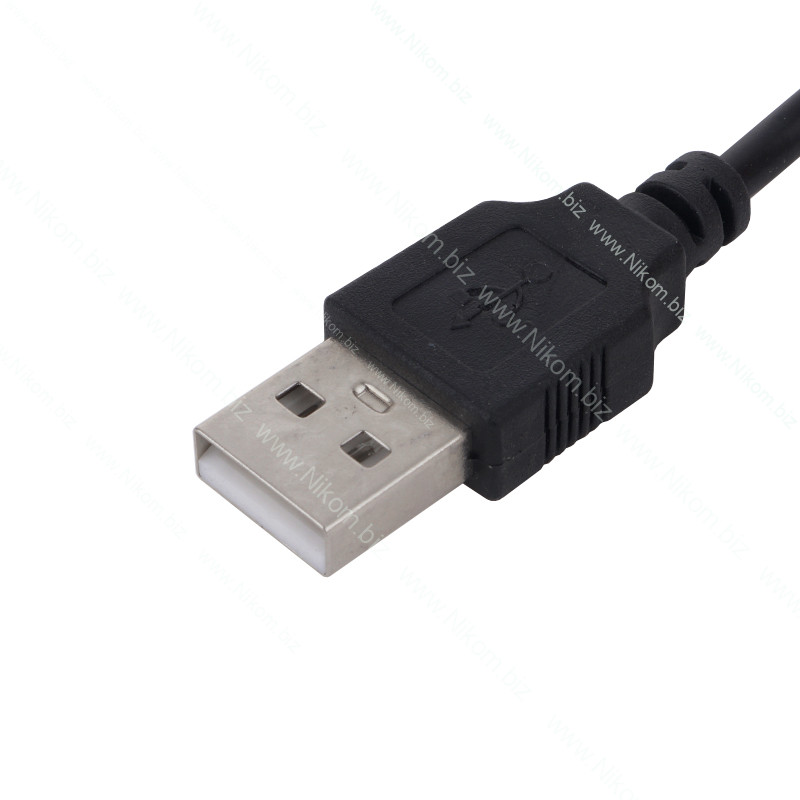

- шнур USB A - 1шт.
