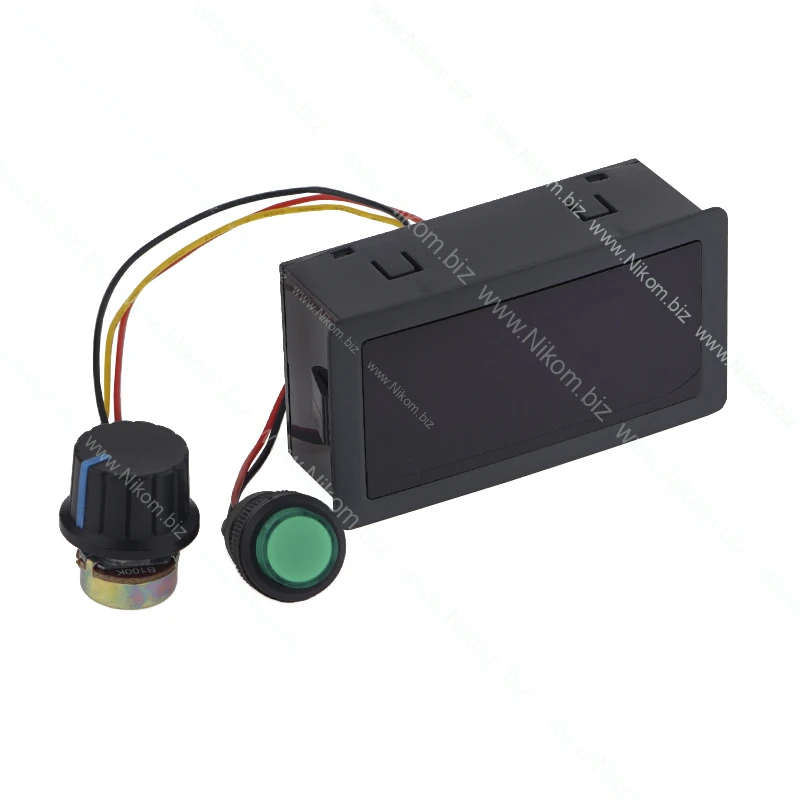

Цифровой ШИМ-контроллер CCM5D
6-30V, 0-100%, 8A, 16кГц
331 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Описание
Данный ШИМ контроллер способен управлять нагрузкой до восьми ампер.

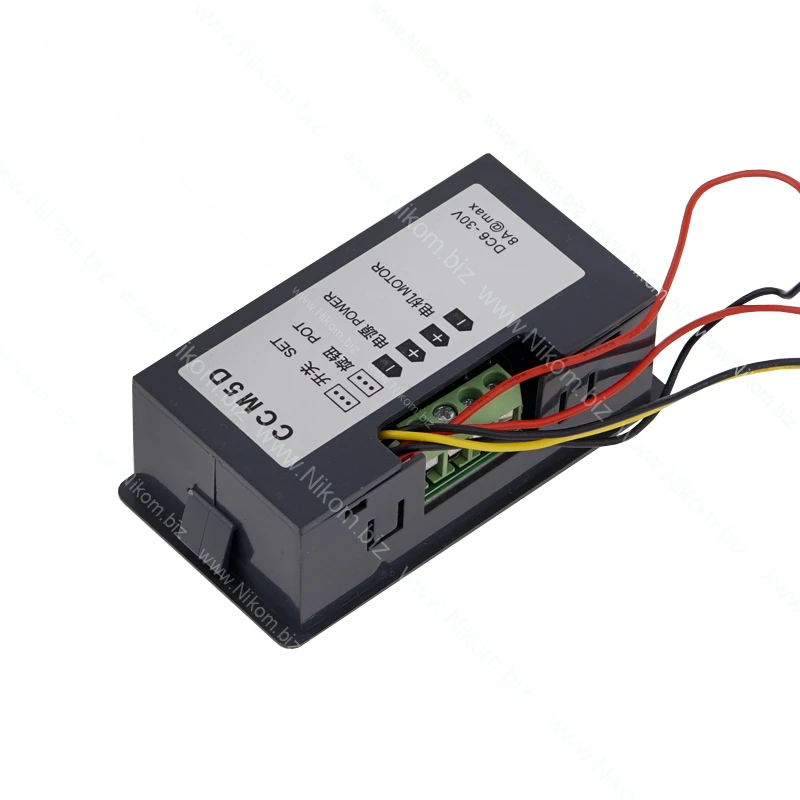

Для подключения источника питания и управляемой нагрузки на плате модуля предусмотрены следующие контакты:
- POWER+ - питание модуля;
- POWER- - общий провод;
- MOTOR+ - питание двигателя;
- MOTOR- - общий провод.

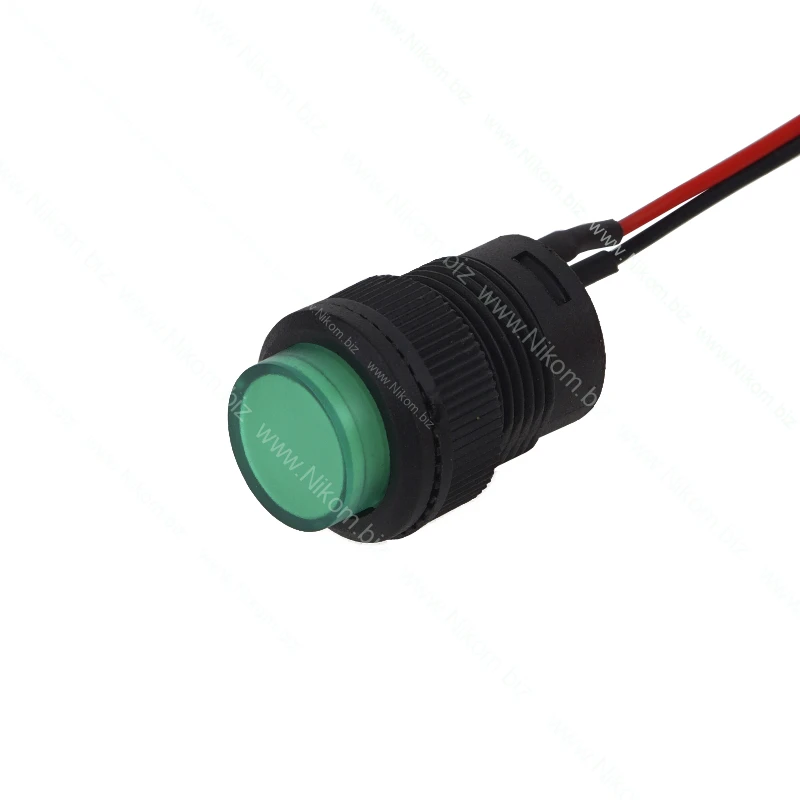

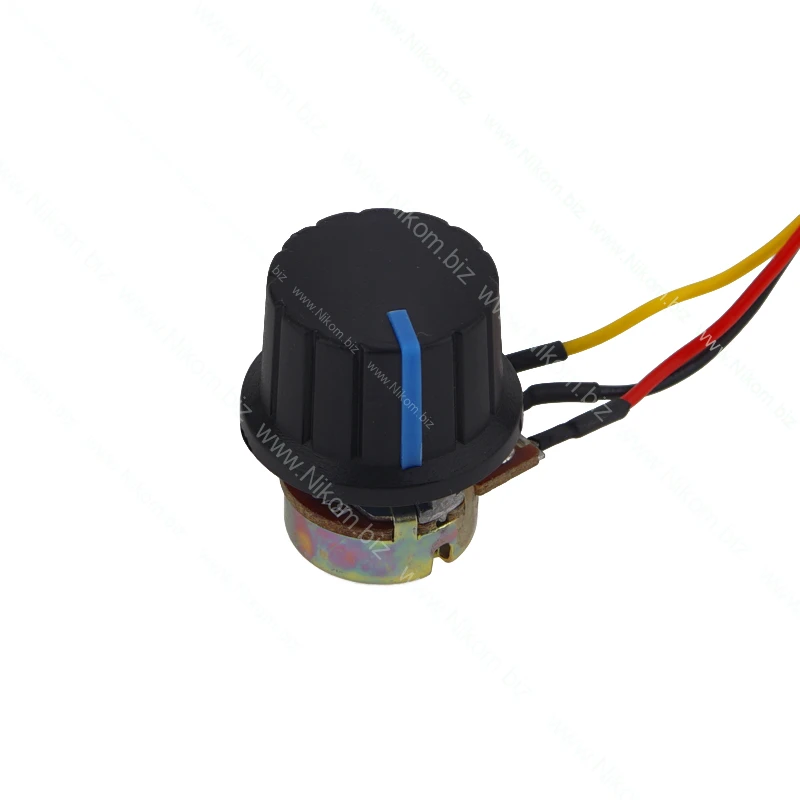

Для управления скоростью вращения двигателя в диапазоне 0..100% применяется выносной переменный потенциометр. Для включения и выключения используется выносная кнопка. В случае, если нужно поменять направление вращения двигателя, нужно поменять местами провода, подключенные к контактам MOTOR+ и MOTOR-.
Важно! Номинальная нагрузка модуля равна восьми амперам. При превышении этого порога модуль может выйти из строя.
Технические характеристики
- напряжение питания 6..30 В;
- максимальный ток нагрузки 8 А;
- частота работы ШИМ 16 кГц;
- размер 78х42х25 мм.
