Описание

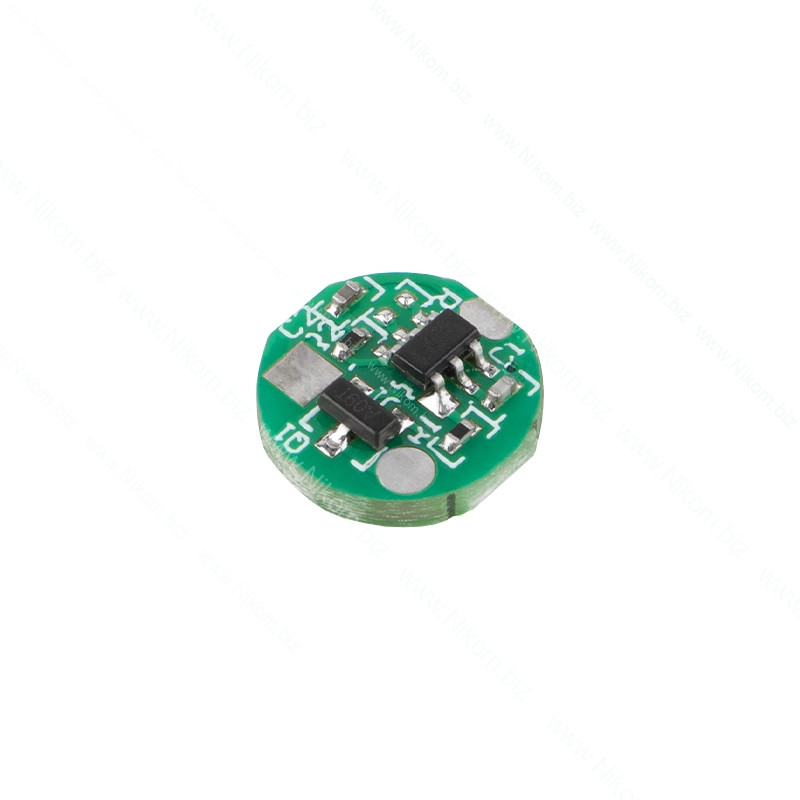

Емкостный сенсорный модуль предназначен для включения и выключения устройств с использованием сенсорного управления.

Модуль может работать в трех режимах:

• Самоблокировка: кратковременное нажатие включает, повторное нажатие выключает.
• Временное включение: при подаче питания устройство находится в режиме ожидания; нажатие включает, удержание поддерживает контакт, отпускание выключает.
• Временное выключение: при подаче питания устройство в режиме ожидания; нажатие выключает, удержание разрывает контакт, отпускание включает.

По умолчанию настроен режим самоблокировки.

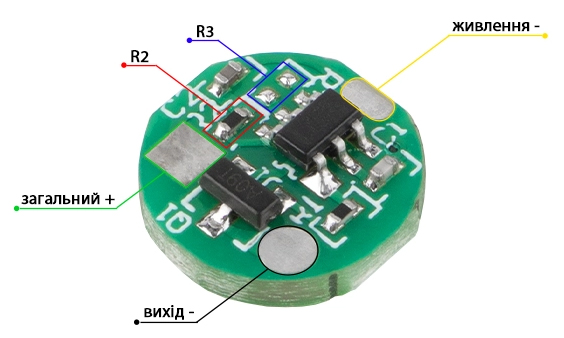

Для изменения режимов на плате предусмотрены позиции резисторов R2 и R3:

• Самоблокировка: R2 - присутствует, R3 - отсутствует.
• Временное включение: R2 и R3 - отсутствуют.
• Временное выключение: R2 - отсутствует, R3 - присутствует.

Характеристики

• Рабочее напряжение: DC 3-5V
• Номинальная мощность: 15W
• Максимальный ток: 3А
• Размеры: диаметр 10 мм, толщина 3 мм
