АкцияМодуль генератор прямоугольных импульсов
NE555, регулировка частоты и скважности, 1Гц..200кГц
на складе 15 шт.
в магазине 13 шт.
код: A310193
China
China
Модуль генератор прямоугольных импульсов
NE555, регулировка частоты и скважности, 1Гц..200кГц
65.5 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Дополнительная информация
Описание

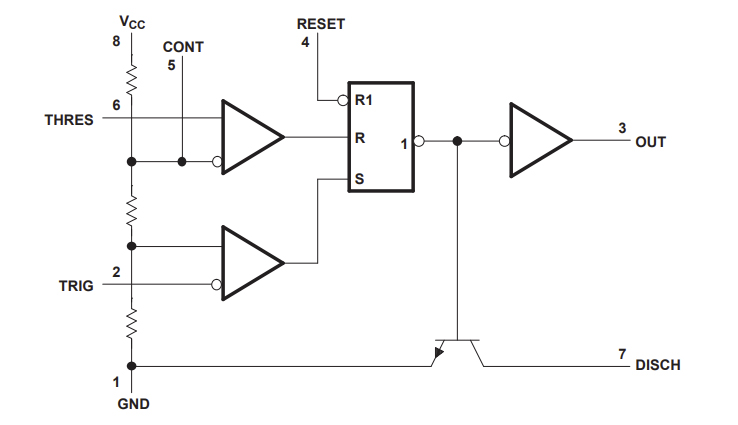

Модуль выполнен на основе микросхемы NE555. Данный модуль представляет из себя генератор прямоугольных импульсов. Диапазон частот разделен на четыре части, переключение между которыми осуществляется при помощи джампер:
- от 1 Гц до 50 Гц(на плате обозначено L);
- от 50 Гц до 1 кГц;
- от 1 кГц до 10 кГц;
- 10 кГц до 200 кГц(на плате обозначено H).
Более точная настройка осуществляется при помощи установленного на плате подстроечных резисторов:
- R1 - подстройка частоты;
- R2 - подстройка скважности.
Технические характеристики
- диапазон частот 1 ГЦ..200 кГц;
- напряжение питания 5..15 В;
- ток потребления в состоянии покоя 20 мА;
- максимальный ток потребления 200 мА;
- размер 31х23х16 мм.
