Джойстик с кнопками для Ардуино Joystick Shield
85х53х40mm; Ucc=3.3-5V(переключатель)
на складе 4 шт.
в магазине 2 шт.
код: A310182
China
China
Джойстик с кнопками для Ардуино Joystick Shield
85х53х40mm; Ucc=3.3-5V(переключатель)
146 грн.
код:
| Параметр | Значение |
|---|---|
| Тип живлення | активне |
| Тип пристрою | контролер введення |
| Робоча напруга, В | 3.3 - 5 |
| Інтерфейс підключення | аналоговий, цифровий, I2C, RS232 |
Описание

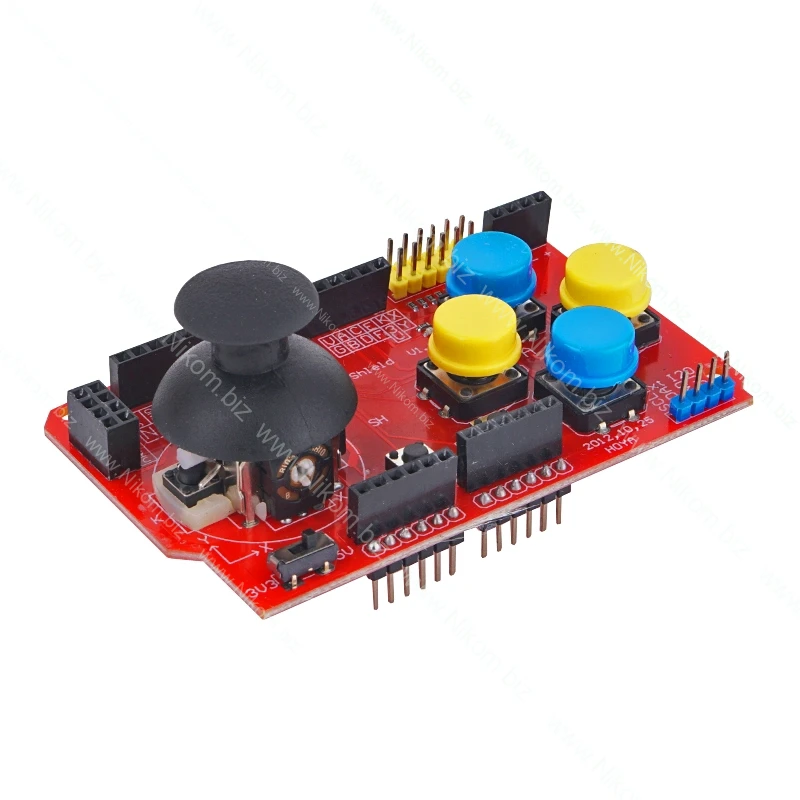

Данный модуль представляет из себя плату расширения приспособленную для работы с отладочными платами семейства Arduino(Diecimila, Duemilanove, UNO, Mega и тд.). На плате установлены четыре кнопки(A, B, C, D), две дополнительные(E, F), а так же стик(Ось X, Ось Y, кнопка K). При подключении к отладочной плате Arduino будем иметь следующую таблицу соответствия:
| Arduino | A0 | A1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 |
| Joystick | Ось X | Ось Y | A | B | C | D | E | F | K |
К плате предусмотрена возможность подключения следующей периферии:
- LCD-дисплей Nokia5110;
- модуль Bluetooth;
- радио модуль на основе микросхемы nRF24L01(2,4ГГц).
Кроме того предусмотрена возможность подключения модуля к внешним устройствам посредством интерфейса I2C либо RS232.
Для установки напряжения питания(3,3В или 5В) на плате установлен ползунковый переключатель.
Технические характеристики
- напряжение питания 3,3В или 5В;
- размер 87x54мм.
