АкцияМодуль-преобразователь SP3232EEN RS-232 - TTL
на SP3232EEN; питание 3-5V; дуплекс
на складе 23 шт.
в магазине 25 шт.
код: A310151
China
China

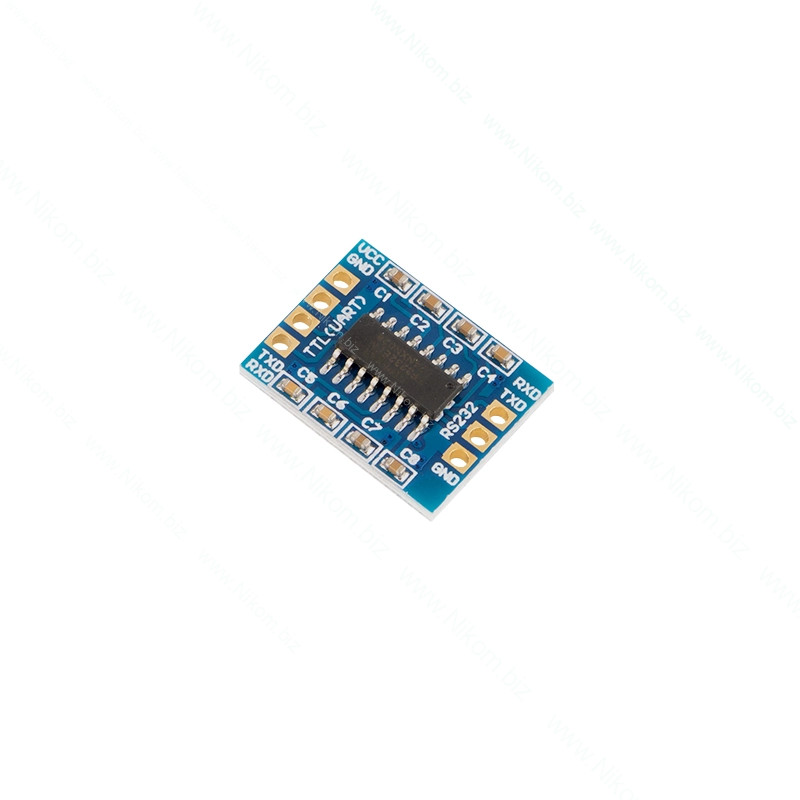

Модуль-преобразователь SP3232EEN RS-232 - TTL
на SP3232EEN; питание 3-5V; дуплекс
70 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Дополнительная информация

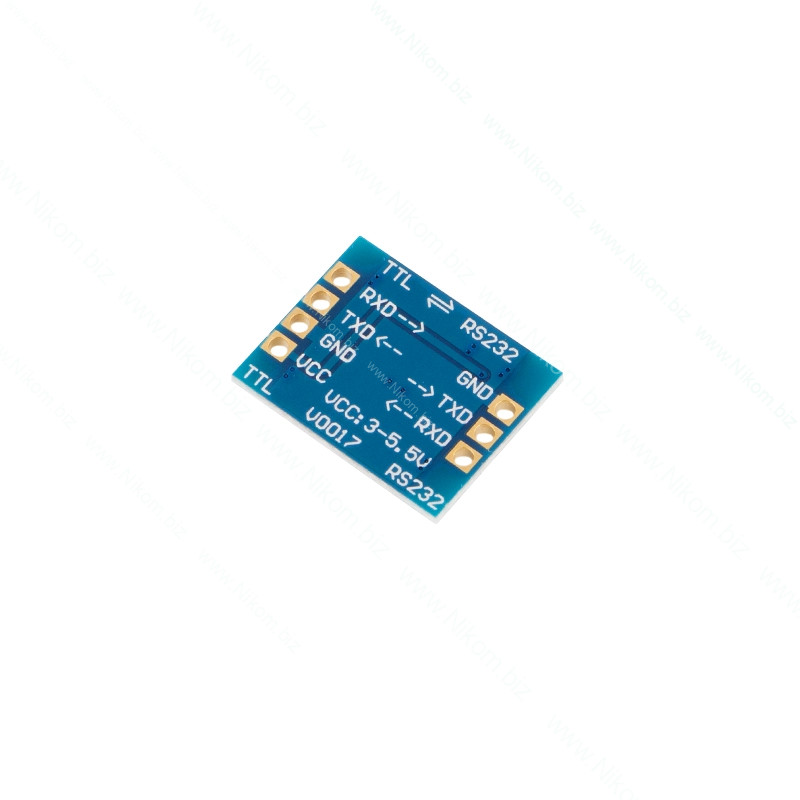

Подключение модуля
Интерфейс TTL (UART):
- VCC: Подключение к источнику питания 3 – 5,5 В.
- GND: Подключение к земле.
- TXD: Подключение к RXD TTL внешнего устройства.
- RXD: Подключение к TXD TTL внешнего устройства.
Интерфейс RS232:
- RXD: Подключение к TXD RS232 внешнего устройства.
- TXD: Подключение к RXD RS232 внешнего устройства.
- GND: Подключение к земле.
Обращение внимания:
- Оба интерфейса TTL и RS232 должны подключать TXD к RXD и RXD к TXD, подключение перекрестно.
- Односторонняя передача – это конвертация RS232 в TTL и наоборот. RS232 поддерживает полный дуплекс, двусторонняя передача означает, что имеется двухсторонняя конвертация между RS232 и TTL.
