Описание

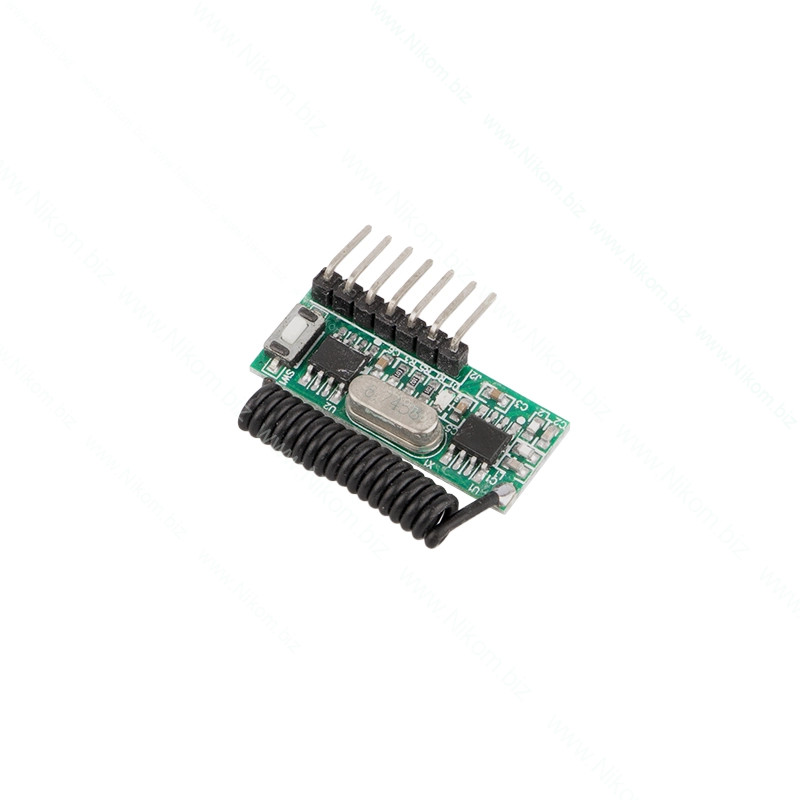

Этот беспроводной модуль-приемник сочетает в себе высокочувствительный беспроводной приемный чип и микросхему с низким энергопотреблением. Это универсальный модуль, используемый в пультах дистанционного управления, компактный по размеру, простой в использовании, имеет широкий диапазон входного напряжения и низкое энергопотребление. Модуль имеет большую дистанцию приема и может широко использоваться в различных низкозатратных приемных декодерах. Легок в использовании, 4-канальный выход управления.

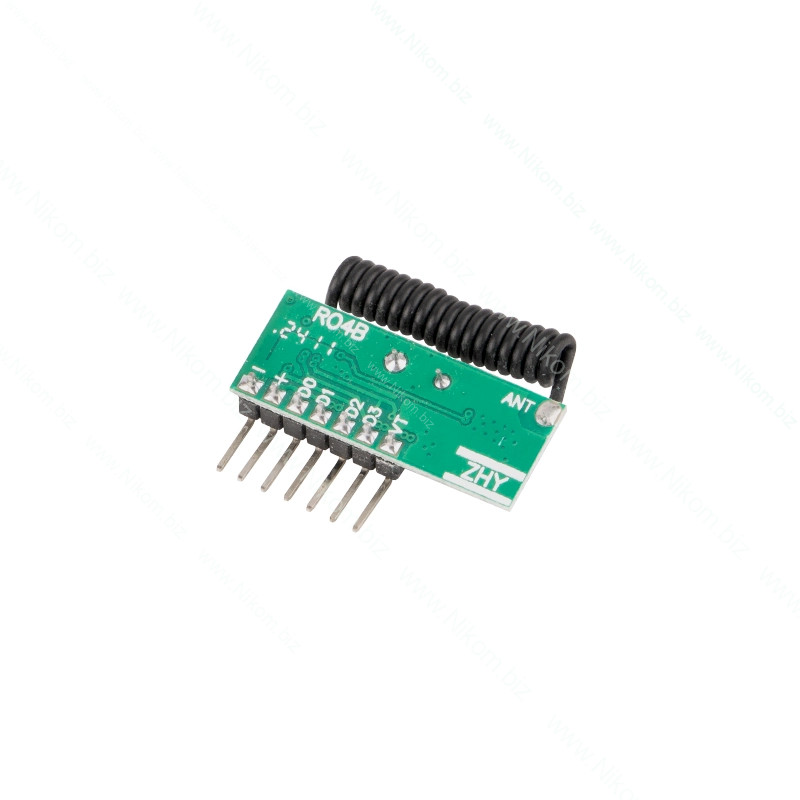

Подключение модуля

• - : Подключение к отрицательному полюсу питания.
• + : Подключение к положительному полюсу питания (3V-5V).
• D0: Первый канал выхода.
• D1: Второй канал выхода.
• D2: Третий канал выхода.
• D3: Четвертый канал выхода.
• VT: Кнопка обучения и светодиодный индикатор.

Особенности

• высокая чувствительность приема, большая дистанция связи;
• низкое энергопотребление, потребляемый ток 6 мА;
• Работа на ISM частотах, не требует лицензии, стандартная частота 433 МГц;
• Большая дистанция передачи - с соответствующим пультом до 3 км.

Сброс и привязка

(Перед переключением режимов необходимо сначала сбросить)

• Функция сброса - Нажмите кнопку обучения KEY 8 раз, индикатор LED загорится и погаснет. Это сбросит все данные о пультах в памяти устройства. Когда индикатор LED мигнет 7 раз, функция сброса завершена.

• Функция привязки - Нажмите кнопку обучения (режим точки) KEY, индикатор LED загорится, что означает, что устройство перешло в режим привязки. Нажмите кнопку на соответствующем пульте, индикатор LED мигнет 3 раза - привязка успешна. (Кнопка обучения: нажмите 1 раз для точечного режима; нажмите 2 раза для режима блокировки; 3 раза для режима разблокировки; 4 раза: 1 и 2 каналы разблокированы, 3 и 4 заблокированы; 5 раз: 1 и 2 каналы разблокированы, 4 заблокированы; 6 раз: 1 и 2 каналы заблокированы, 4 разблокированы; 7 раз: 1 и 2 каналы заблокированы, 3 и 4 разблокированы). Возможно хранение до 16 различных пультов и настройка их в один режим.

• Тестирование привязки - после успешной привязки нажмите кнопку на пульте, соответствующие D0, D1, D2, D3 выходы будут иметь высокий уровень сигнала.
