Модуль датчика сердечного ритма (пульсометр)
19x14x3мм, Uпит=3,3 В, 400 кГц, интерфейс I2C, на MAX30102
на складе 10 шт.
в магазине 7 шт.
код: A310147
China
China

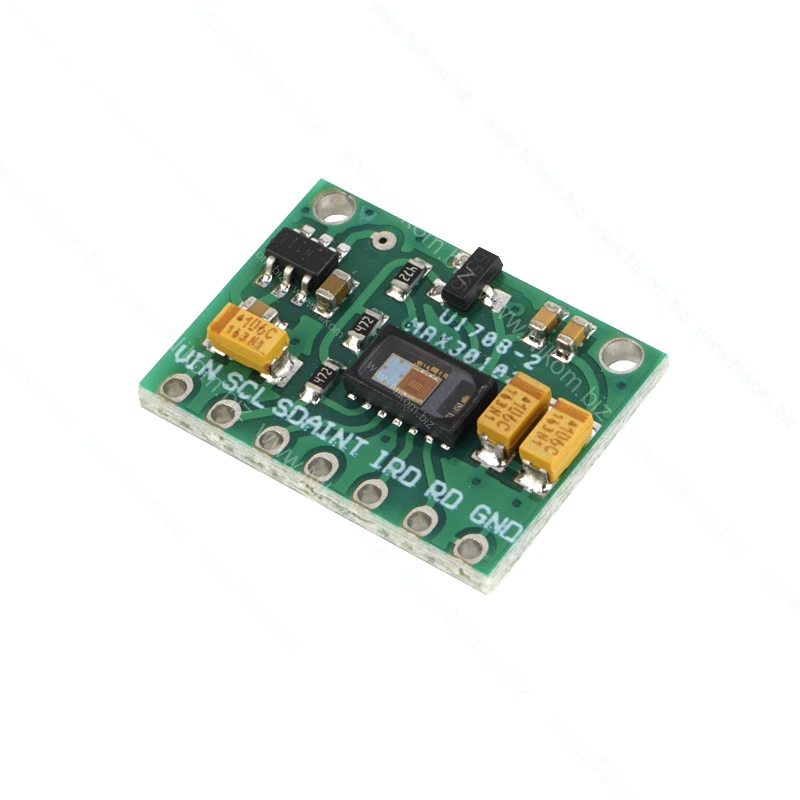

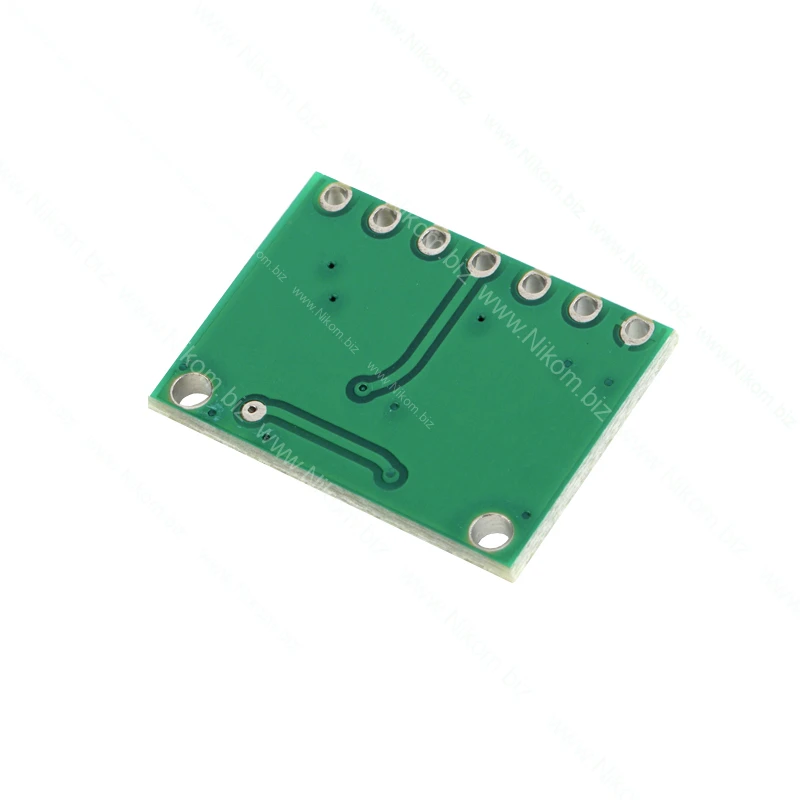

Модуль датчика сердечного ритма (пульсометр)
19x14x3мм, Uпит=3,3 В, 400 кГц, интерфейс I2C, на MAX30102
143.5 грн.
код:
| Параметр | Значение |
|---|---|
| Тип живлення | DC |
| Тип пристрою | сенсор |
| Робоча напруга, В | 3.3 |
| Інтерфейс підключення | I2C |
| Споживання струму, мА | 1.2 |
Дополнительная информация
Описание
Данный модуль выполнен на основе микросхемы MAX30102 и является датчиком считывания частоты сердечных сокращений или пульсовой оксиметрии. Считывание производится при помощи пары светодиодов(красного и инфракрасного) и фотоприемника. Модуль имеет низкие показатели собственных шумов, а также подавлений засветки, что позволяет ему справляться со своими функциями максимально точно.
Для подключения модуля используются следующие выводы:
- Uin - напряжение питания;
- GND - общий провод;
- RD - драйвер красного светодиода;
- IRD - драйвер инфракрасного светодиода;
- SDA - линия передачи данных;
- SCL - тактирование;
- INT - прерывания.
Технические характеристики
- напряжение питания 3,3 В;
- измерение частоты пульса, насыщение крови и SpO2;
- потребляемый ток в режиме измерения - 1.2 мА;
- потребляемый ток в режиме сна - до 10 мкА;
- максимальная частота интерфейса 400 кГц;
- интерфейс I2C;
- размер 19х14х3 мм.
