Описание

Данный модуль совместим с любыми отладочными платами ARDUINO. Может применяться в качестве элемента управления разрабатываемого прибора, либо выполнять иные функции, предусмотренные алгоритмом разработчика.Принцип работы энкодера заключается в изменении положений переключателей. Один переключатель отвечает за соединение выводов A и B, а второй за контакты B и C. Каждое изменение положения оси датчика изменяет состояния переключателей. Кроме того, энкодер снабжен кнопкой, которая срабатывает при нажатии на вал. Кнопка может использоваться для выбора пунктов меню устройства или для изменения чувствительности датчика.

Технические характеристики

• рабочее напряжение: 3..15 VDC;
• число импульсов на оборот: 20;
• Габариты: 30 х 20 х 23 мм.

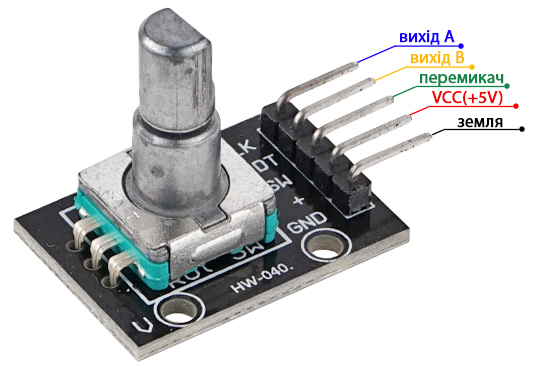

Особенности подключения

• CLK: контакт A энкодера;
• DT: контакт B энкодера;
• SW: определяет состояние кнопки;
• VCC (+): напряжение питания;
• GND: «земля» (контакт C).
