Описание

Данный модуль чаще всего используется в качестве альтернативы обычной кнопке и может работать в двух режимах - "без фиксации" и "с фиксацией":

• в режиме "без фиксации" в промежуток времени срабатывания сенсора уровень на выходе модуля меняется н противоположный;
• в режиме "с фиксацией" при каждом срабатывании сенсора уровень на выходе модуля меняется на противоположный.

Подключение

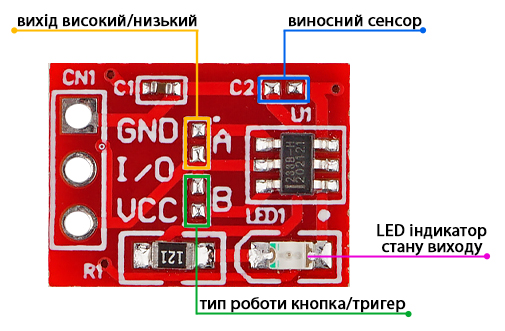

На плате присутствуют две группы не запаянных контактов - А и В:

• группа А служит для определения выходного уровня сигнала модуля при срабатывании. В не запаянном состоянии - высокий уровень;
• группа В служит для определения режима работы модуля. В не запаянном состоянии - "без фиксации".

Также на плате имеется свободное место для впаивания конденсатора 0..50 пФ. Данный конденсатор используется для понижения чувствительности сенсора.
На контактную площадку рядом с третей ножкой микросхемы можно напаять провод для выноса датчика.

Технические характеристики

• напряжение питания - 2..5,5 В;
• время отклика в активном режиме - 60 мс;
• максимальное расстояние срабатівания датчика - 3 мм;
• время отклика в режиме пониженного энергопотребления 220 мс;
• размеры модуля 24х24 мм;
• вес 3 г.
