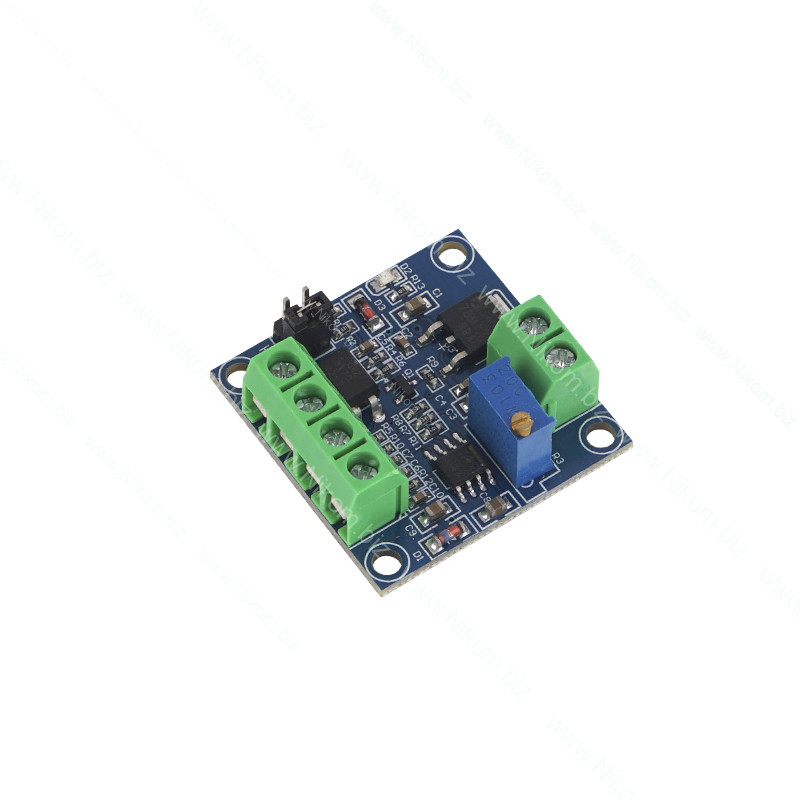

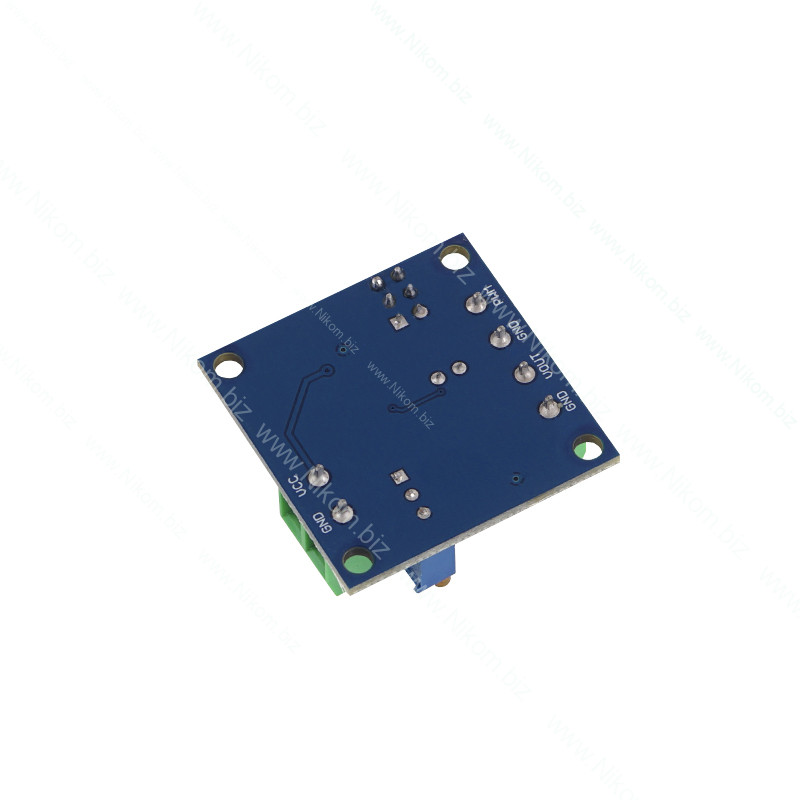

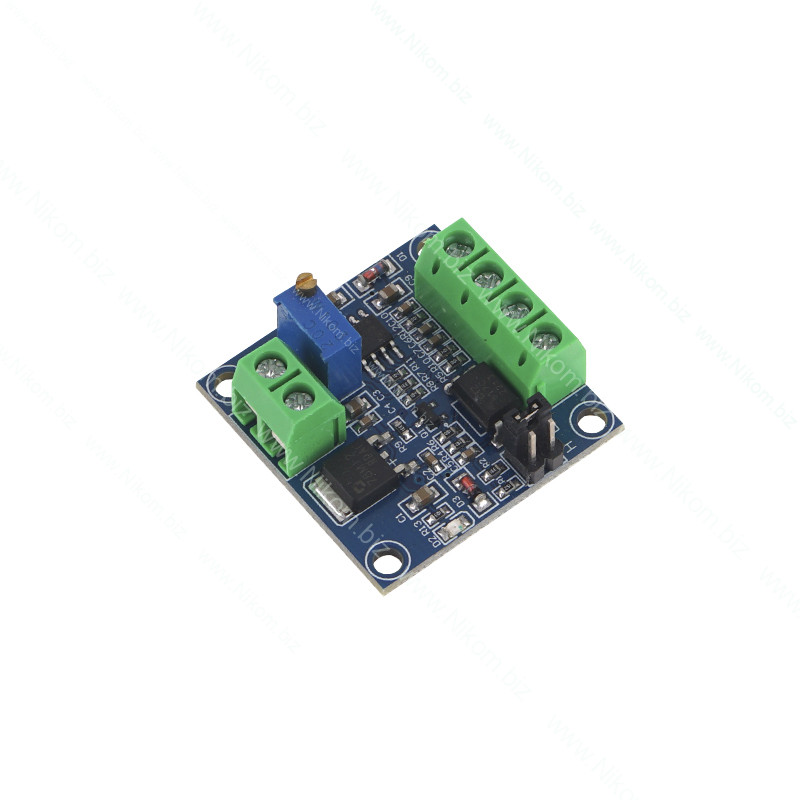

Модуль конвертер ШИМ в напряжение 0-5V / 0-10V
на LM358; 33x33x14 мм; Uпит. = 12-30 В; 0%-100% -> 0-5V / 0-10V
на складе 14 шт.
в магазине 10 шт.
код: A310056
China
China
Модуль конвертер ШИМ в напряжение 0-5V / 0-10V
на LM358; 33x33x14 мм; Uпит. = 12-30 В; 0%-100% -> 0-5V / 0-10V
84 грн.
код:
| Параметр | Значение |
|---|---|
| Тип живлення | dc |
| Тип пристрою | конвертер / перетворювач |
| Вихідна напруга, В | 0 - 5 / 0 - 10 |
| Робоча напруга, В | 12 - 30 |
Описание
Модуль предназначен для преобразования ШИМ-сигнала в постоянное напряжение 0–5 В или 0–10 В. Работает на микросхеме LM358. Диапазон выходного напряжения переключается с помощью джампера. Точность регулируется подстроечным резистором. Питание модуля — в пределах 12–30 В.
Технические характеристики
- Напряжение питания: 12–30 В
- Выходное напряжение: 0–5 В / 0–10 В
- Частота ШИМ-сигнала: 1–3 кГц
- Размеры: 33×33×14 мм
- Тип устройства: ШИМ–аналоговый преобразователь
Функционал
- Преобразование ШИМ в постоянное напряжение
- Настройка выходного напряжения подстроечным резистором
- Переключение диапазона выхода 0–5 В / 0–10 В
