АкцияМодуль трехосевой цифровой компас
на HMC5883L; шина I2C; 15x14мм
на складе 8 шт.
в магазине 11 шт.
код: A310039
China
China
Модуль трехосевой цифровой компас
на HMC5883L; шина I2C; 15x14мм
108.5 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Дополнительная информация
Описание
Плата GY-273 — это трёх осевой компас, который чувствителен к магнитному полю Земли сразу в 3-х плоскостях.
Модуль собран на основе микросхемы QMC5883L (аналог HMC5883L). В качестве чувствительных элементов в компасе используется три магниторезистивных датчика.
Если вы планируете использовать данный модуль в паре с отладочной платой типа Arduino, целесооббразно скаать соответствующую библиотеку.

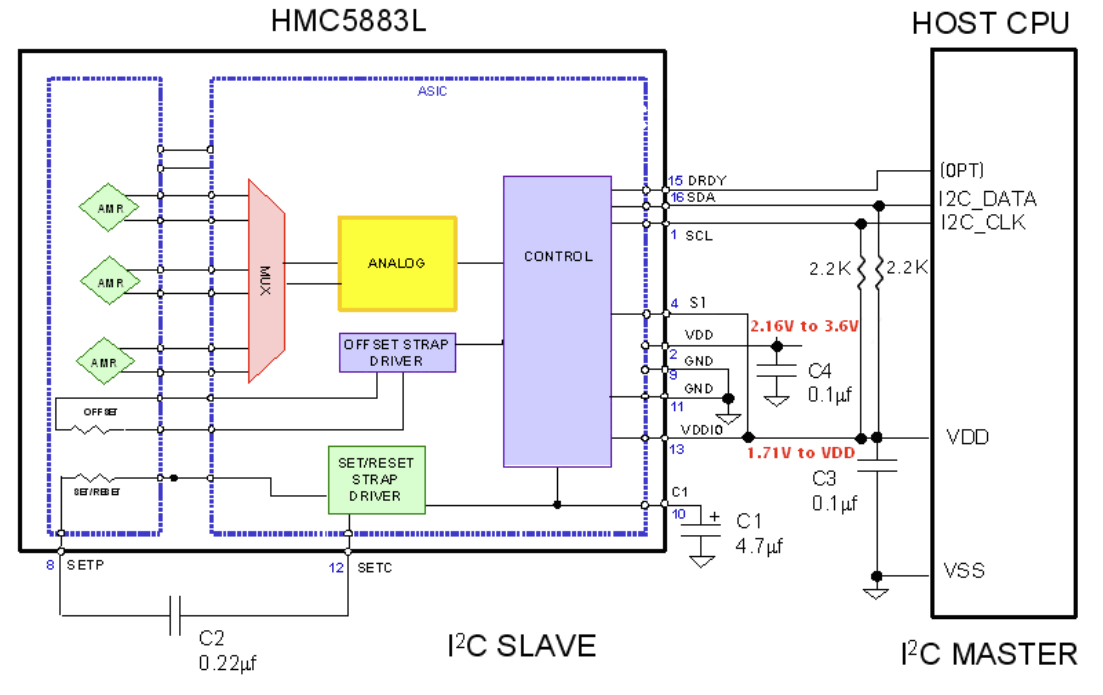

Подключение модуля
- VDD — положительный полюс источника питания 3…5В;
- GND — отрицательный полюс источника питания, земля;
- SCL — вход тактирования шины I2C;
- SDA — линия данных интерфейса I2C;
- DRDY — (опционально) выход состояния готовности, логическая «1» — устройство готово к считыванию, может быть подключено к любому порту ввода микроконтроллера.
Модуль используется для управления летательными устройствами (самолеты, вертолеты, квадрокоптеры), в мобильных телефонах, планшетах и других девайсах. Вместе с Arduino контроллерами может использоваться для конструирования роботов и радиоуправляемых моделей.
Технические характеристики
- напряжение питания 3,3..5 В;
- диапазон измерения -8..+8 Гс;
- размер 15х14 мм.
