Акция Модуль функциональный генератор 10 Гц - 450 кГц
ICL8038, Vcc=12..15 В, треугольник, прямоугольный и синусоида, 10Гц-450кГц
на складе 6 шт.
в магазине 8 шт.
код: A310006
China
China
Модуль функциональный генератор 10 Гц - 450 кГц
ICL8038, Vcc=12..15 В, треугольник, прямоугольный и синусоида, 10Гц-450кГц
194 грн.
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Дополнительная информация
Описание

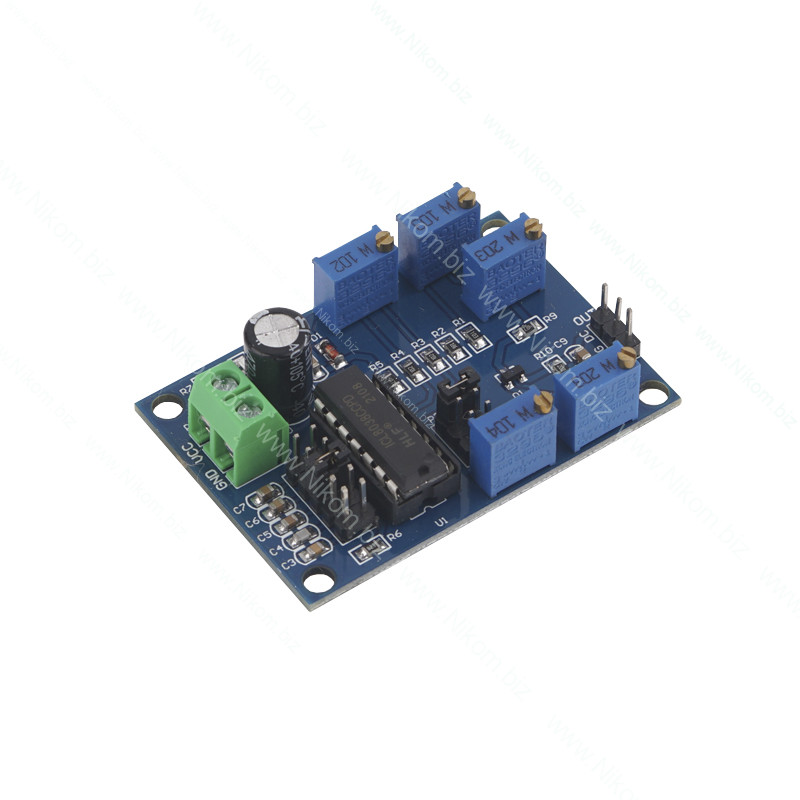

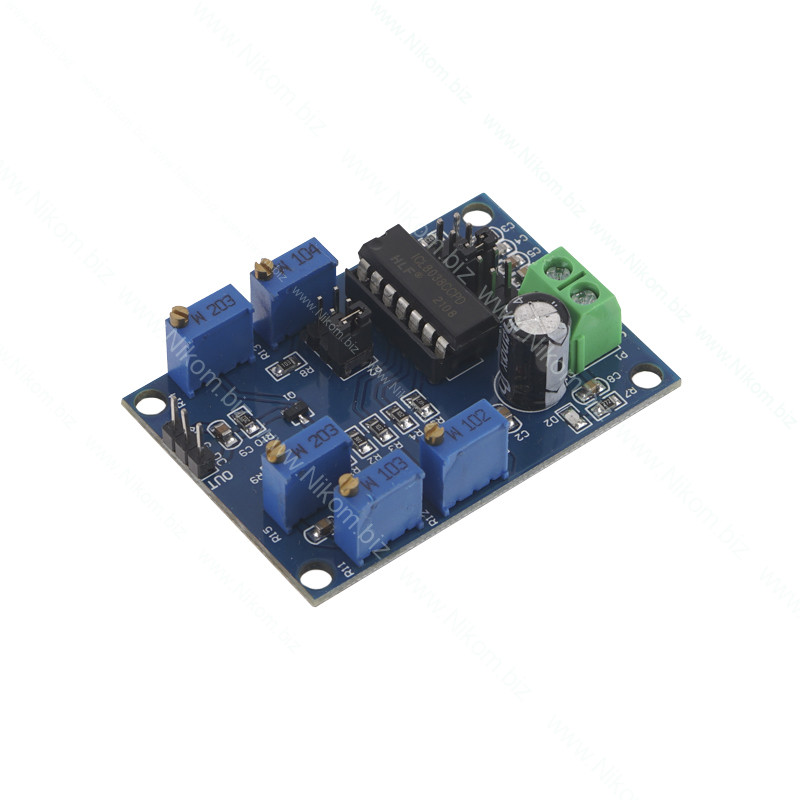

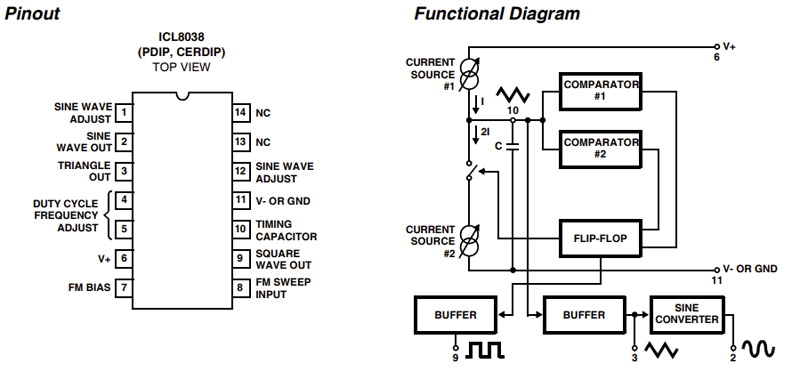

Данный модуль выполнен на основе микросхемы ICL8038 и является генератором волны следующих форм:
- синус;
- треугольник;
- прямоугольник.
Форма выходного сигнала выбирается при помощи установленных на плате пар контактов P2, замыкаемых джампером.
Диапазон частот выбирается при помощи установленных на плате пар контактов P3, замыкаемых джампером:
- от 10 Гц до 450 Гц;
- от 90 Гц до 1,5 кГц;
- от 940 Гц до 15 кГц;
- от 6 кГц до 120 кГц;
- от 20 кГц до 450 кГц.
Настройка частоты, амплитуды и скважности волны настраивается при помощи установленных на плату подстроечных резисторов:
- R11 - настройка частоты;
- R12 - регулировка рабочего цикла прямоугольной волны;
- R13 - линейная регулировка синуса;
- R14 - регулировка амплитуды;
- R15 - линейная регулировка прямоугольного импульса.
Технические характеристики
- напряжение питания: 12..15 В;
- рабочий диапазон частот: от 10 Гц до 450 кГц;
- рабочий цикл: 2..98%.
