Описание

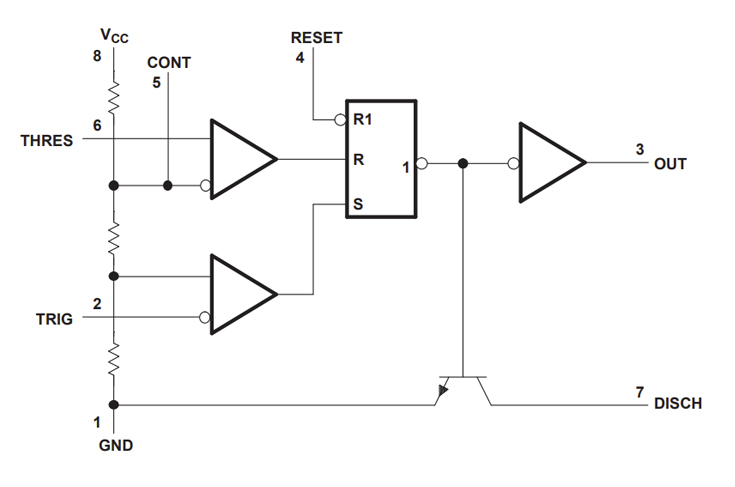

Модуль выполнен на основе микросхемы NE555. Данный модуль представляет из себя генератор прямоугольных импульсов. Диапазон частот регулируется при помощи установленного на плате подстроечого резистора.

Подключение

• "VCC" - плюс напряжения питания;
• "GND" - общий провод («земля»);
• "OUT" - уровень выходного сигнала. Высокий уровень выходного сигнала равен напряжению 1,5 В, а низкий - 0,25 В;

 Более точная настройка осуществляется при помощи установленного на плате подстроечого резистора:

• R1 - подстройка частоты;

Технические характеристики

• диапазон частот 1 ГЦ..100 кГц;
• напряжение питания 5..15 В;
• ток потребления в состоянии покоя 20 мА;
• максимальный ток потребления 200 мА;
• размер 29 х 12 х 10 мм.
