Описание

Беспаечная макетная плата позволяет производить макетирование различных электронных схем и пригодна для монтажа радиокомпонентов с жесткими выводами диаметром 0,3..0,8 мм. Принцип работы с платой состоит в том, что контактные отверстия объединены в группы по 5 штук, что позволяет объединять в одном узле до пяти радиокомпонентов.

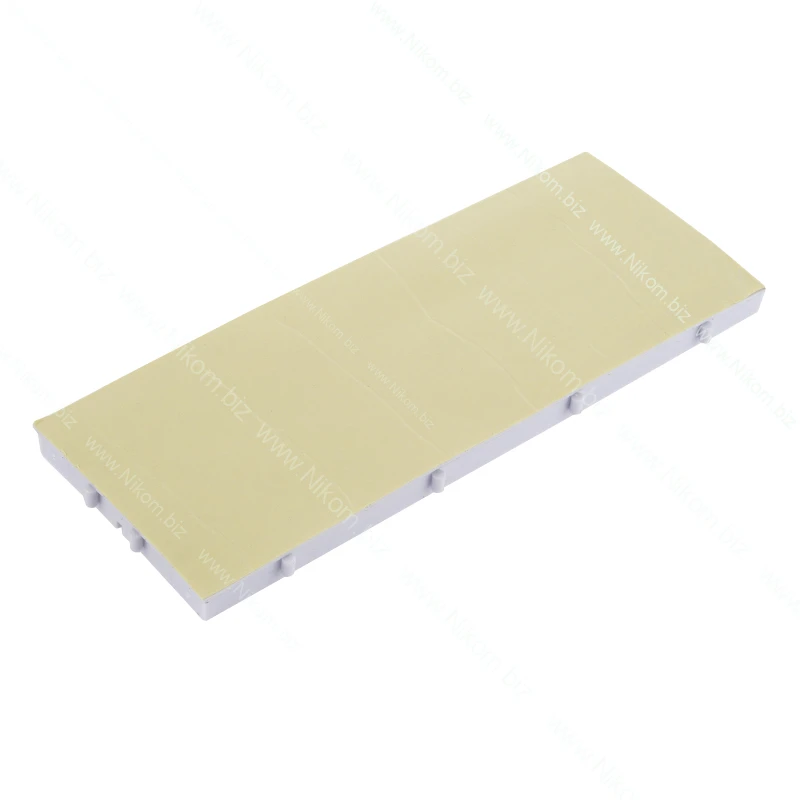

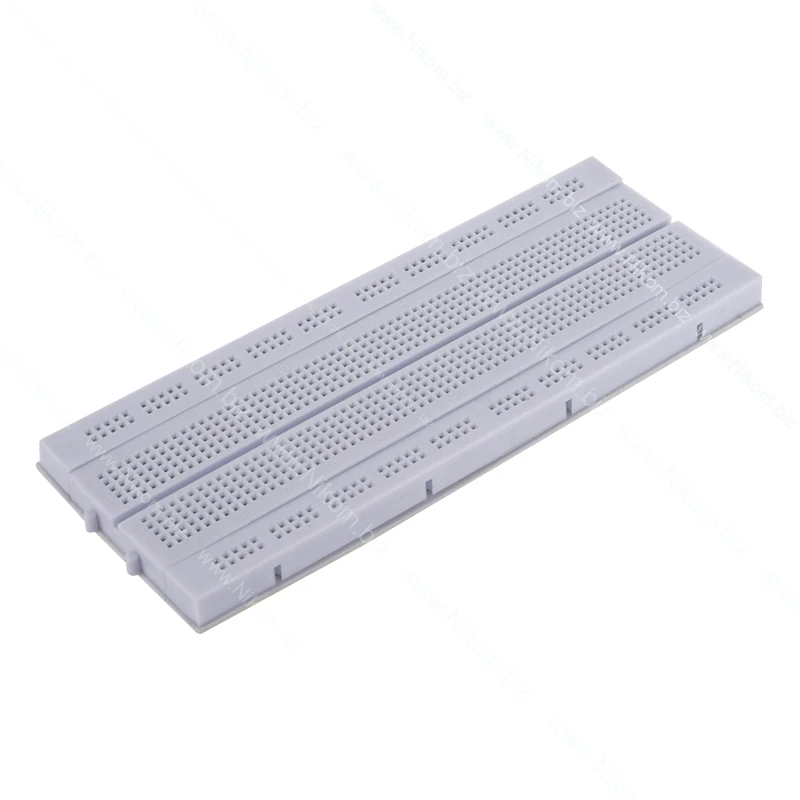

Плата GL-12 состоит из одного блока основного поля и двух блоков шин питания, соединенных пазами и закрепленных на двухстороннем скотче. Блок основного поля состоит из 128 групп, по 5 контактных отверстий. Каждый блок шин питания состоит из 4 шин по 25 отверстий. Таким образом в суме мы имеем 128 групп по 5 отверстий и 8 шин по 25 отверстий.

Технические характеристики

• количество групп по 5 отверстий: 128;
• шины питания: 8 шин по 25 отверстий;
• ресурс отверстия: до 10 000 установок компонентов;
• диаметр выводов монтируемых компонентов: 0,3..0,8 мм;
• габаритный размер: 170х63х9 мм;
• масса брутто: 100 г.
